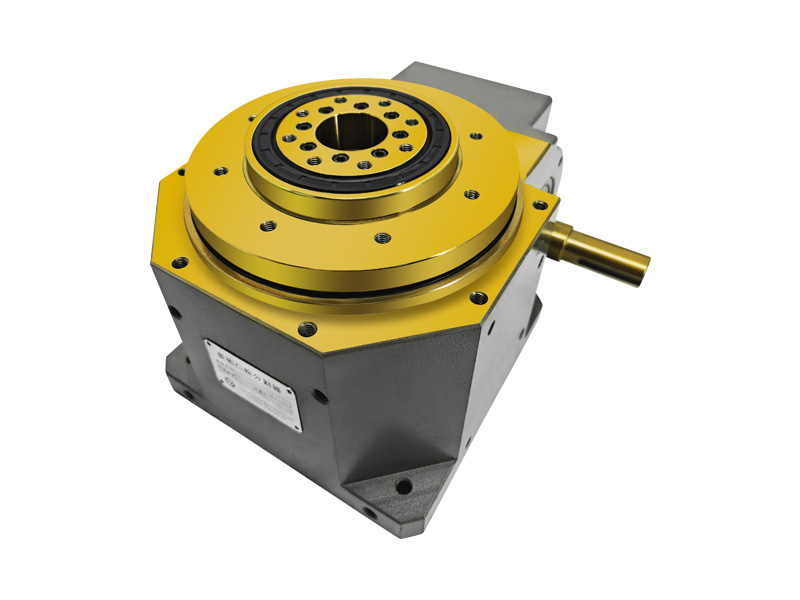

DT平台桌面型分割器产品特点
平台桌面式结构，出力端带固定盘面，安装稳固
大孔径空心轴设计，可内置电、油、气管路，简化设备布局
可承受超大轴向负载及垂直径向压力，刚性强、负载大
定位分割精度±30秒，间歇运转平稳，无噪音
全系列采用高强度材料，适用于重负载直连自动化设备
DT系列分割器技术参数
| 项目 | 符号 | 单位 | 80DT | 110DT | 140DT | 180DT | 210DT |
|---|---|---|---|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 520 | 860 | 1050 | 1500 | 1950 |
| 出力轴容许轴向负荷 | C2 | kgf | 220 | 420 | 720 | 1100 | 1520 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 | ||||
| 入力轴容许径向负荷 | C3 | kgf | 220 | 300 | 500 | 1200 | 1570 |
| 入力轴最大弯曲力矩 | C4 | kgf | 160 | 250 | 350 | 960 | 1130 |
| 入力轴最大力矩 | C5 | kgf-m | 9.5 | 25 | 55 | 220 | 460 |
| 入力轴GD² | C6 | kgf-m² | 0.03 | 0.01 | 0.07 | 0.03 | 0.62 |
| 定位分割精度 | — | sec. | ±30 | ±30 | ±30 | ±30 | ±30 |
| 重量 | — | kg | 20 | 50 | 85 | 190 | 450 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
应用场景
DT平台桌面型分割器广泛应用于重负载、直连结构自动化设备，如：数控机床、转盘式组装机、锂电池设备、印刷机械、包装机械、食品加工设备、汽车零部件装配生产线、自动化检测设备等，作为高精度间歇分度驱动装置使用。
常见问题
DT分割器和DA分割器有什么区别？
DT系列平台高度更高，刚性更强，适合更大负载；DA系列为超薄设计，安装高度更低，适合空间紧凑的设备。两者均采用大孔径空心轴结构。
DT分割器的空心轴有什么作用？
空心轴可用于穿过电线、气管、油管，让设备布线更整洁，减少外部管线干扰，特别适合直连式转盘设备。

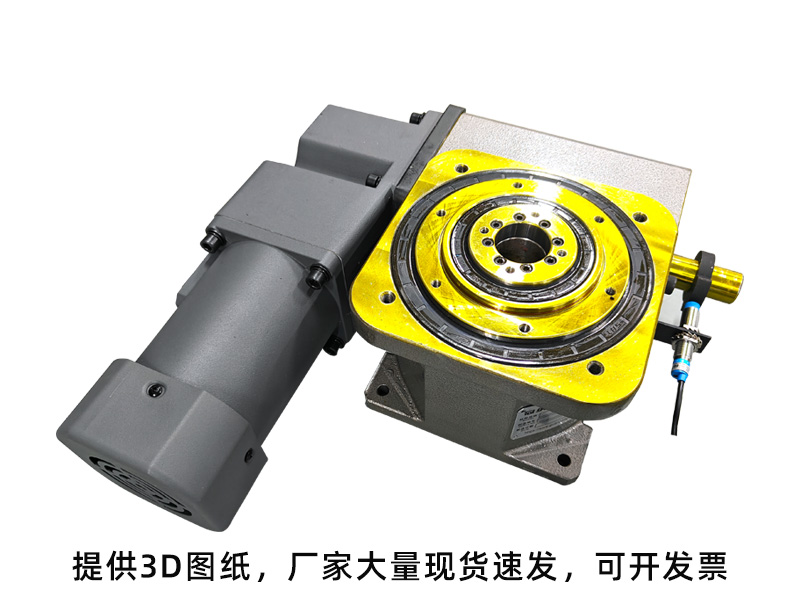

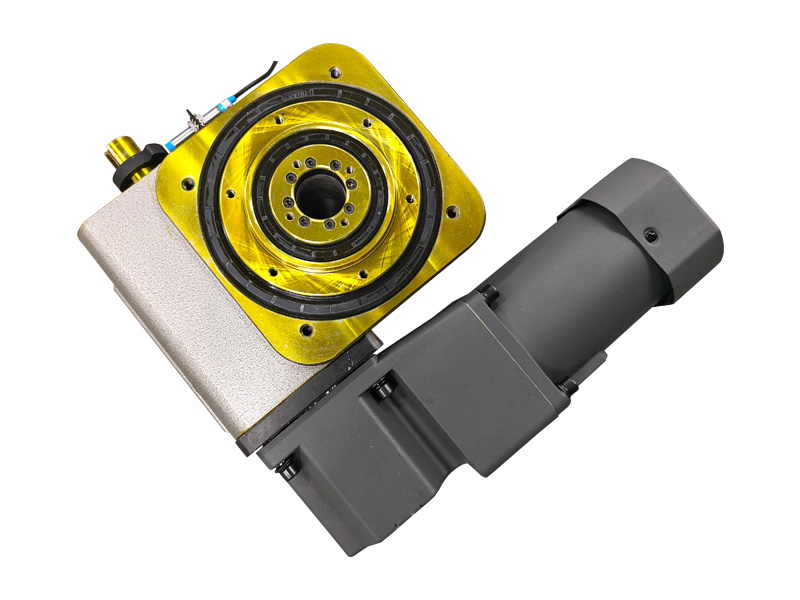

DT分割器适合搭配什么电机使用？
可搭配减速电机、伺服电机、步进电机、变频电机等，根据转速、扭矩、控制精度需求自由选配，台祐提供完整电机配套方案。

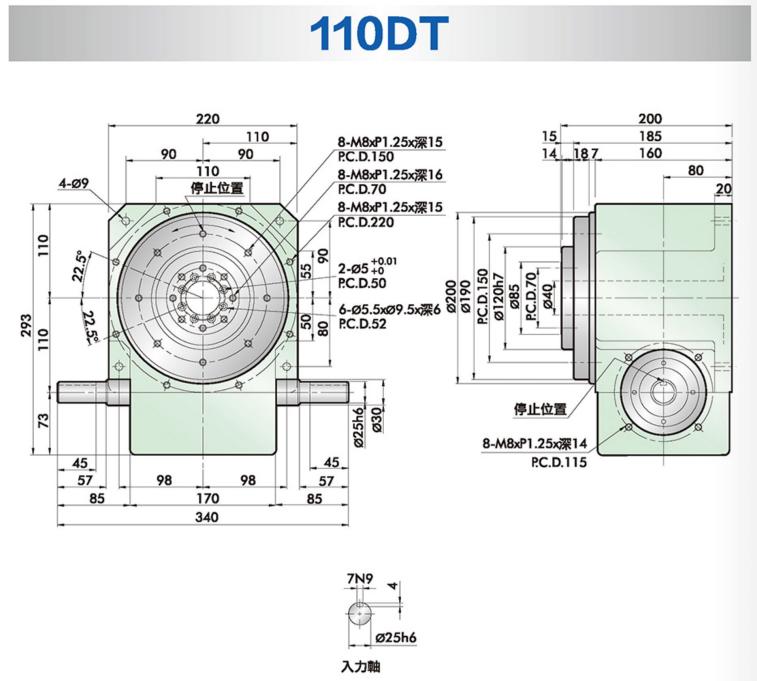

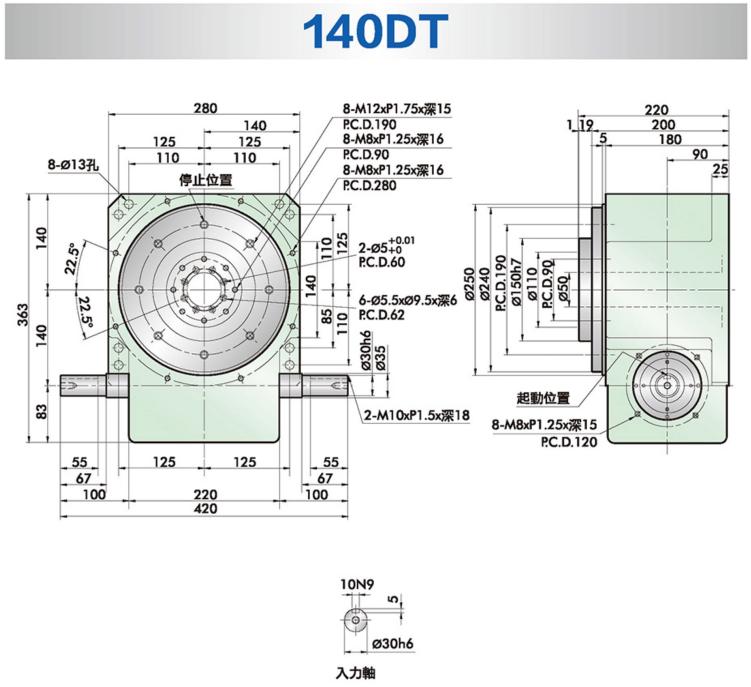

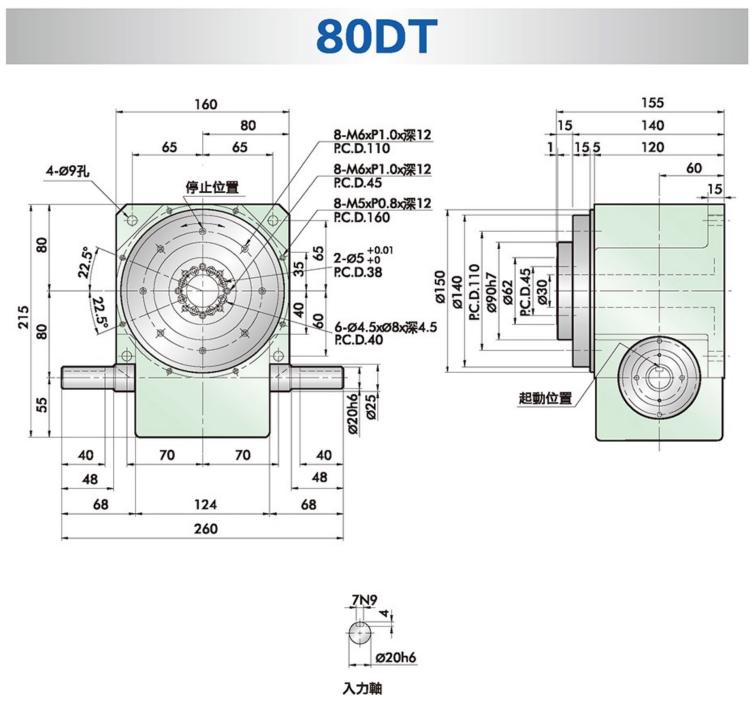

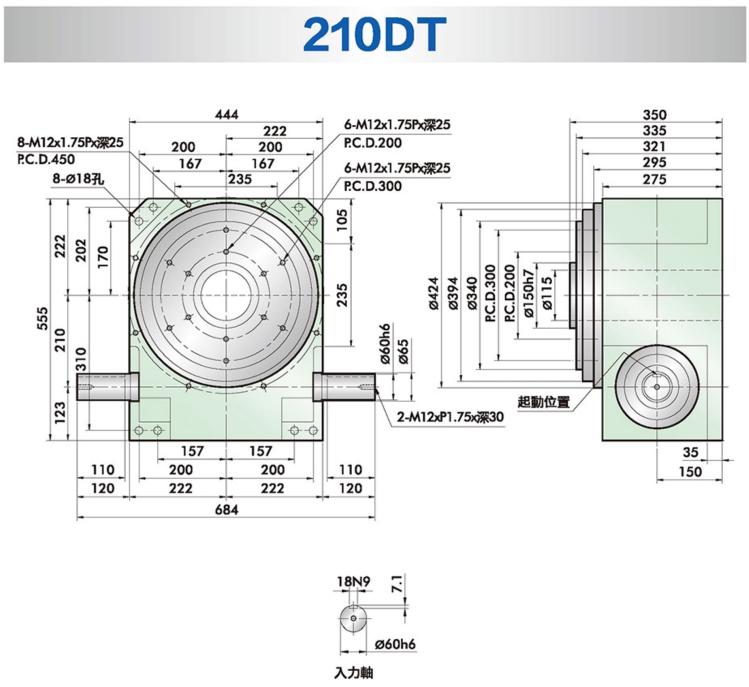

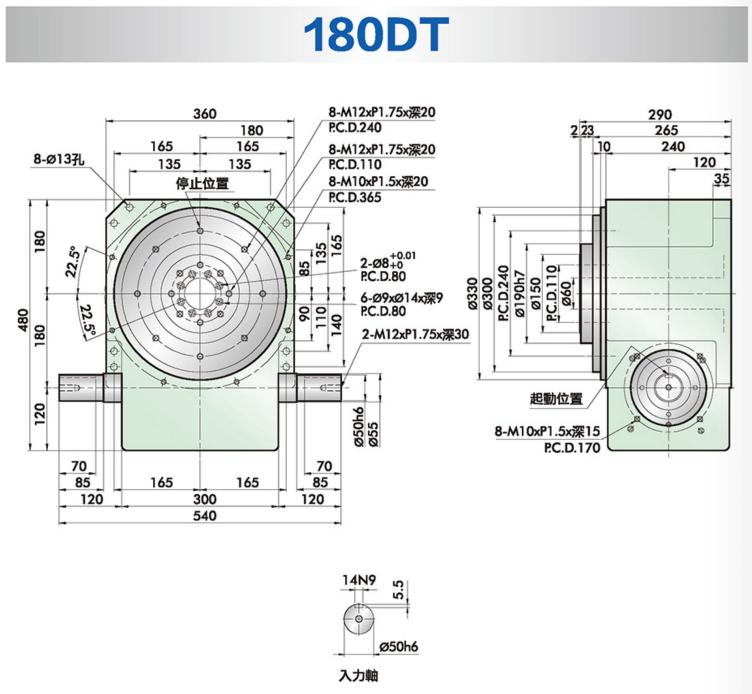

DT平台桌面型分割器安装尺寸图纸
左右滑动查看DT全系列平台桌面型分割器安装CAD图纸
