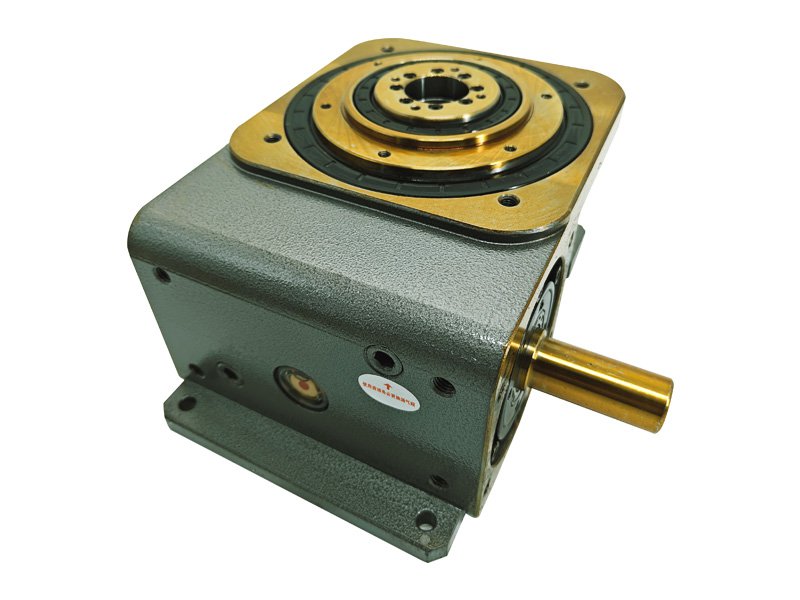

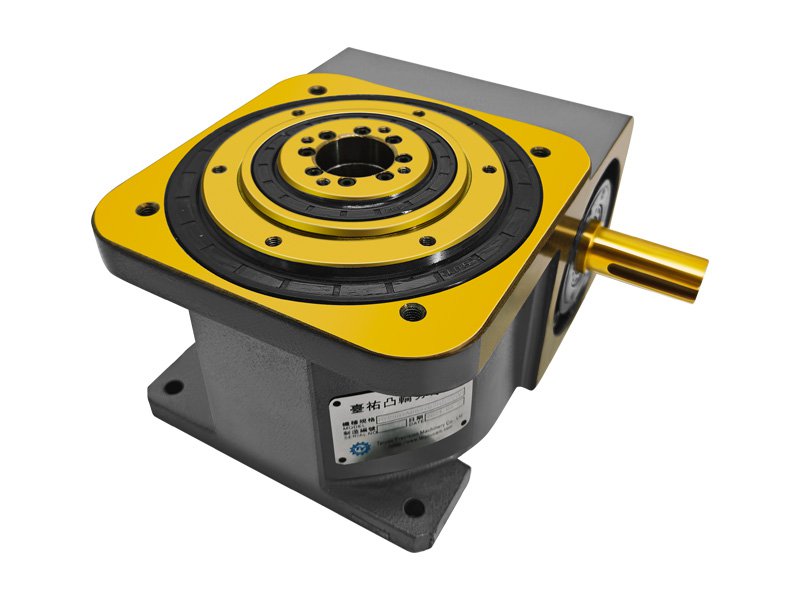

DA超薄分割器有哪些特点
超薄平台设计，安装高度低，适合空间受限的自动化设备
大孔径空心轴，方便穿线布线，简化设备整体结构
可承受超大轴向负载和垂直径向压力，满足重负载应用需求
定位分割精度±30秒，运行平稳，噪音低
全系列采用优质钢材，经精密加工和热处理，使用寿命长
DA系列分割器技术参数
| 项目 | 符号 | 单位 | 70DA | 90DA | 110DA | 150DA | 230DA | 330DA |
|---|---|---|---|---|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 316 | 500 | 700 | 1200 | 2800 | 3560 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 | 215 | 350 | 700 | 1300 | 3430 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 | |||||
| 入力轴容许径向负荷 | C3 | kgf | 190 | 260 | 310 | 410 | 650 | 1880 |
| 入力轴最大弯曲力矩 | C4 | kgf | 163 | 260 | 360 | 410 | 650 | 2150 |
| 入力轴最大力矩 | C5 | kgf-m | 9.5 | 25 | 30 | 40 | 80 | 650 |
| 入力轴GD² | C6 | kgf-m² | 1.9×10⁻³ | 2.5×10⁻³ | 6×10⁻³ | 0.02 | 0.136 | 1.71 |
| 定位分割精度 | — | sec. | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 |
| 重量 | — | kg | 15 | 28 | 42 | 86 | 285 | 1000 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
DA分割器适合常用机械设备
DA超薄平台桌面型分割器广泛应用于各种重负载、直连结构的自动化设备，包括：印刷机械、包装机械、制药机械、食品机械、电子设备装配线、锂电池生产设备、数控机床等，作为自动间歇运动驱动装置使用。
客户安装常见问题
DA分割器和DT分割器有什么区别？
DA系列是超薄设计，安装高度更低，适合空间受限的场合；DT系列平台更高，刚性更好，适合更大负载的应用。两者都采用大孔径空心轴设计。
90DA分割器最大能承受多大负载？
90DA分割器出力轴容许径向负荷为500kgf，轴向负荷为215kgf，入力轴最大力矩为25kgf-m，一般建议550mm圆盘直径，50kg左右的负载，整体考虑转速1s左右。

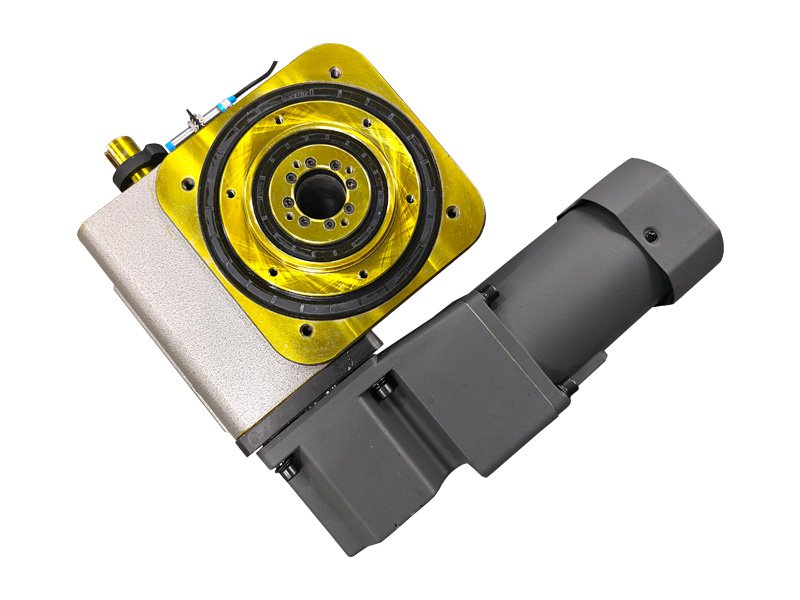

DA分割器可以配什么电机？
可根据转速和力矩要求搭配无刷电机、减速电机、步进电机、伺服电机或普通异步电机，我们提供完整的电机配套方案。
分割器日常维护需要注意什么？
定期检查润滑油量，避免过载运行，避免撞机，保持设备清洁，避免油污粉尘进入内部，可有效延长使用寿命。

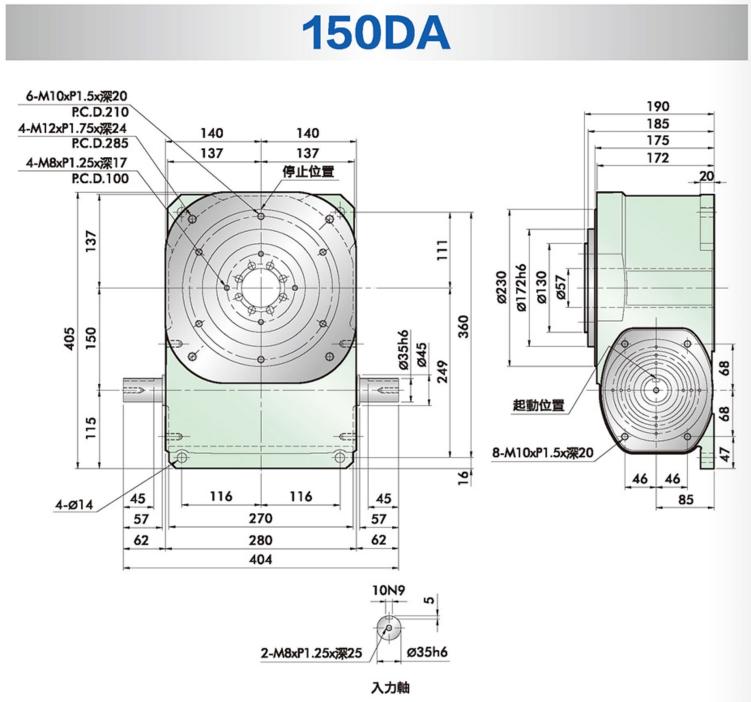

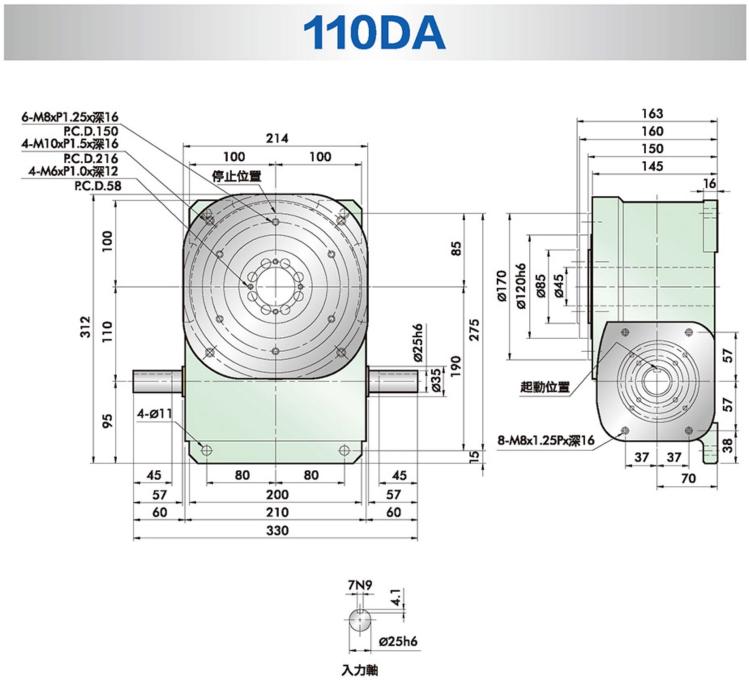

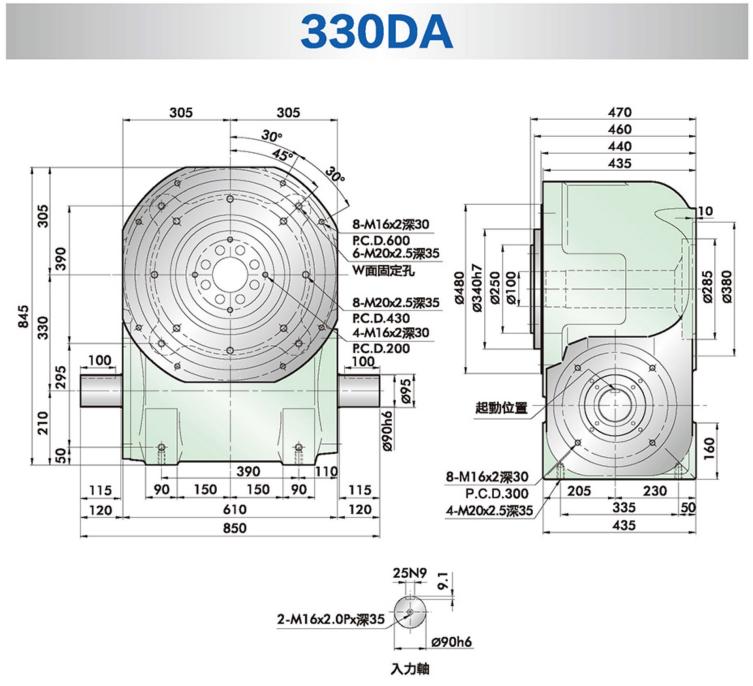

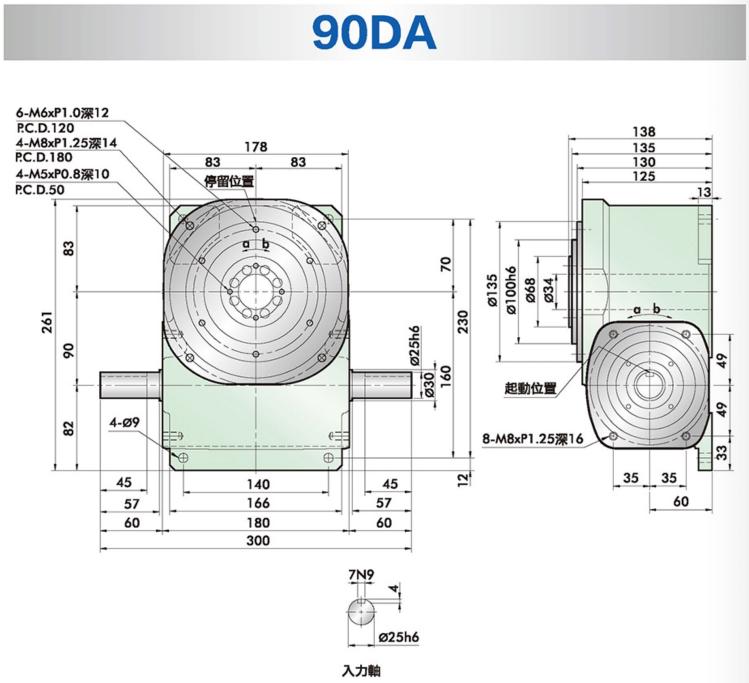

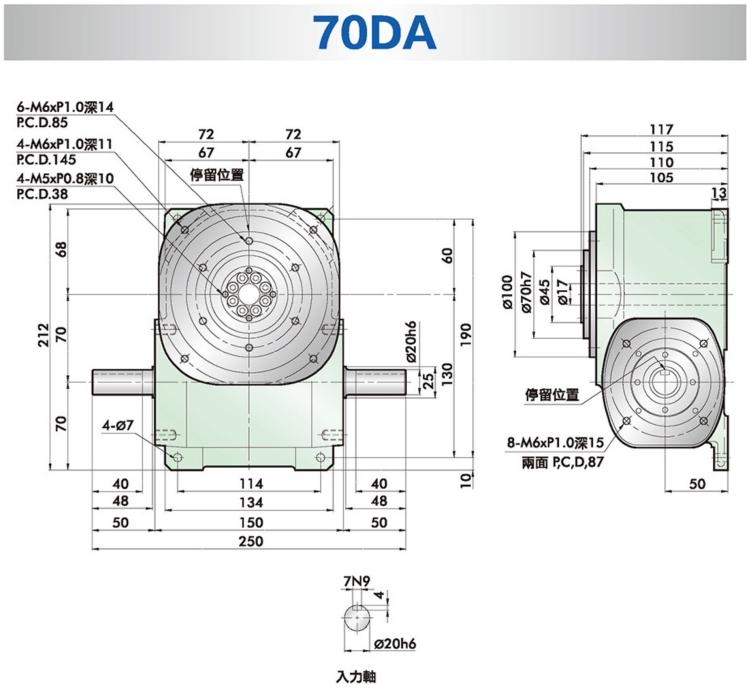

DA超薄平台型分割器安装尺寸图纸
左右滑动查看DA分割器安装CAD图纸
