DS心轴型分割器产品特点
传统经典心轴结构，安装灵活、通用性强
适合搭配齿轮、联轴器、联轴盘等传动配件
安装需严格控制孔径公差（±0.015/-0）与键槽公差（±0.015/-0）
定位分割精度±30秒，运转稳定、使用寿命长
广泛用于输送带驱动、齿轮传动、无间隙联轴器驱动场景
DS系列分割器技术参数
| 项目 | 符号 | 单位 | 45DS | 60DS | 70DS | 80DS | 110DS | 140DS | 180DS |
|---|---|---|---|---|---|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 80 | 180 | 220 | 220 | 500 | 730 | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 72.5 | 150 | 220 | 220 | 550 | 860 | 1500 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 | ||||||
| 入力轴容许径向负荷 | C3 | kgf | 85 | 100 | 150 | 210 | 360 | 440 | 590 |
| 入力轴最大弯曲力矩 | C4 | kgf | 75 | 95 | 110 | 190 | 290 | 560 | 1045 |
| 入力轴最大力矩 | C5 | kgf-m | 4 | 6 | 9.5 | 18.5 | 32 | 75 | 147 |
| 入力轴GD² | C6 | kgf-m² | 3.2×10⁻⁴ | 1.9×10⁻³ | 6×10⁻³ | 9×10⁻³ | 2.8×10⁻² | 0.11 | 0.39 |
| 定位分割精度 | — | sec. | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 |
| 重量 | — | kg | 7 | 13 | 18 | 32 | 65 | 90 | 220 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
应用场景
DS心轴型分割器属于传统经典结构，出力端为心轴输出方式，主要用于输送带驱动、齿轮驱动设备、无间隙联轴器传动设备、自动化流水线、组装机、检测机、印刷机械、包装机械等需要心轴传动的自动化设备中。
常见问题
DS心轴型对比DF/DT有什么区别
DS心轴靠转轴输出，小巧适合轻载传动；DF法兰盘安装便捷，适配中载转盘分度；DT大中空台面承载力强，多用于重型多工位设备。
DS心轴型分割器如何正确安装？
安装时需注意孔径公差（±0.015/-0）和键槽公差（±0.015/-0），搭配齿轮、联轴器、联轴盘时需保证同心度，避免偏心造成运转异响或磨损。
DS分割器适合用在什么设备上？
适合输送带驱动、齿轮传动、联轴器传动、流水线、组装机、包装机、印刷机等需要心轴出力的自动化设备。
DS分割器精度是多少？
DS心轴型分割器定位分割精度为±30秒，运转稳定，可满足大多数自动化设备的分度需求。

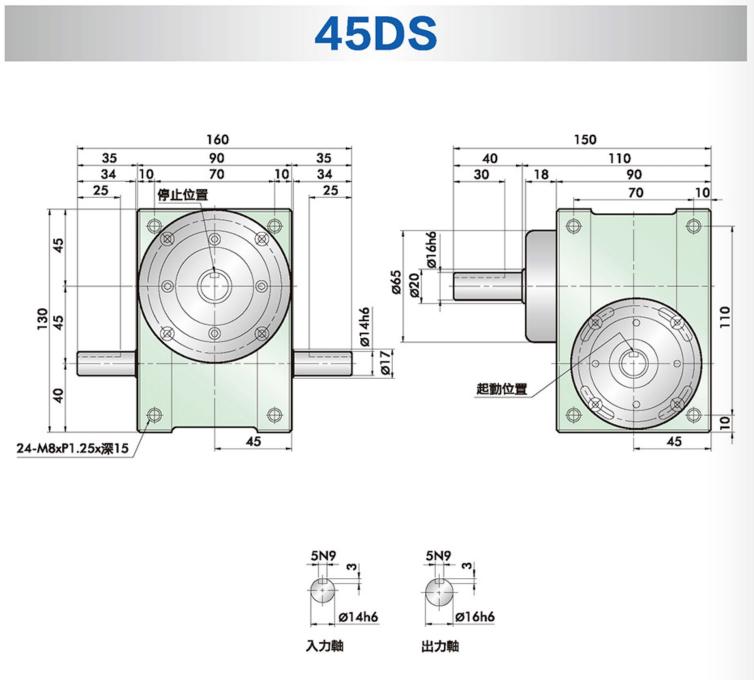

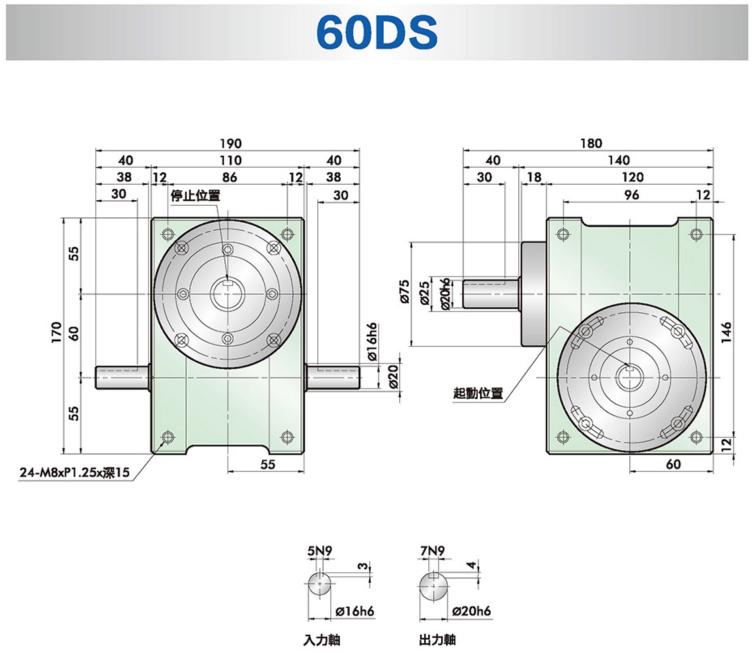

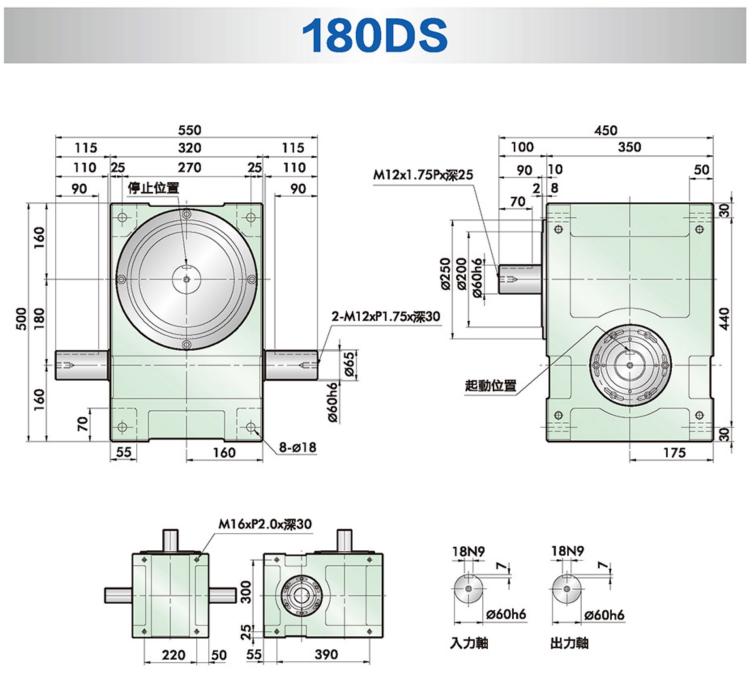

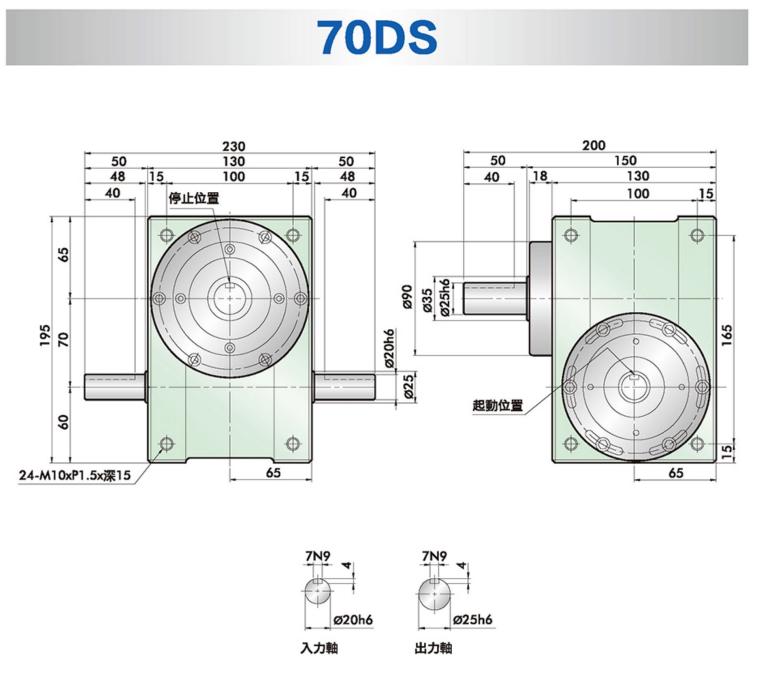

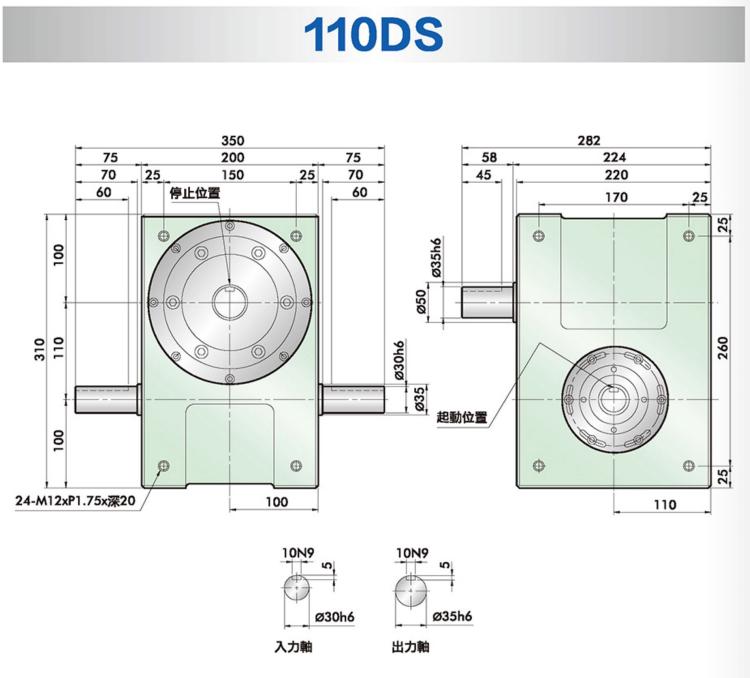

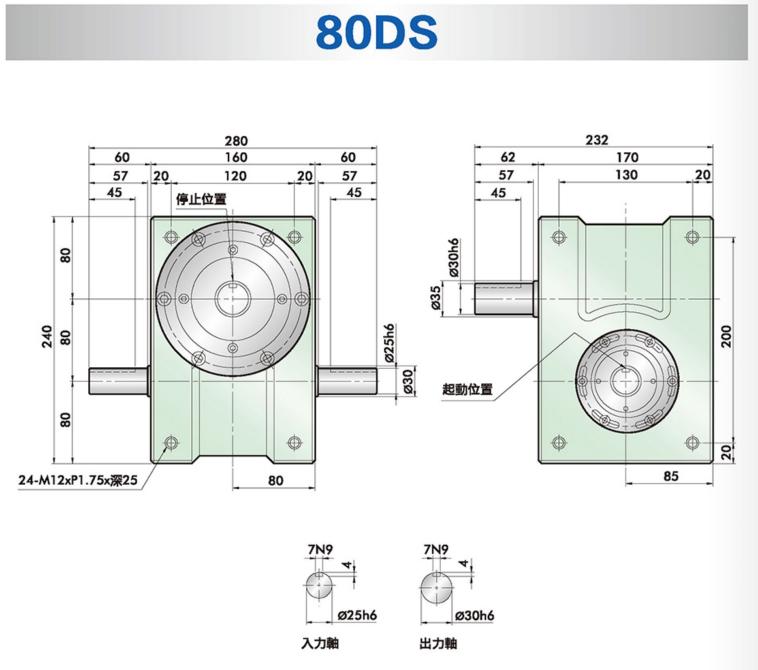

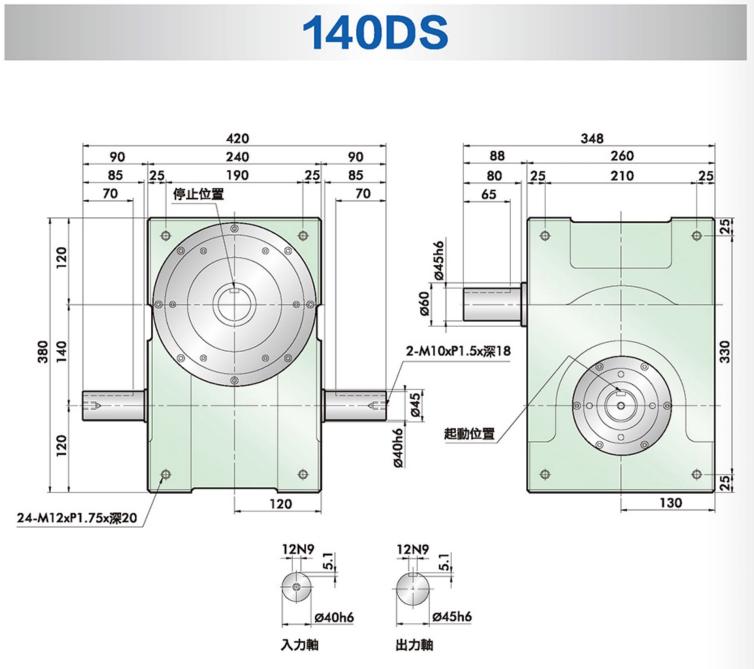

DS心轴型分割器安装尺寸图纸
左右滑动查看DS心轴型分割器安装CAD图纸
