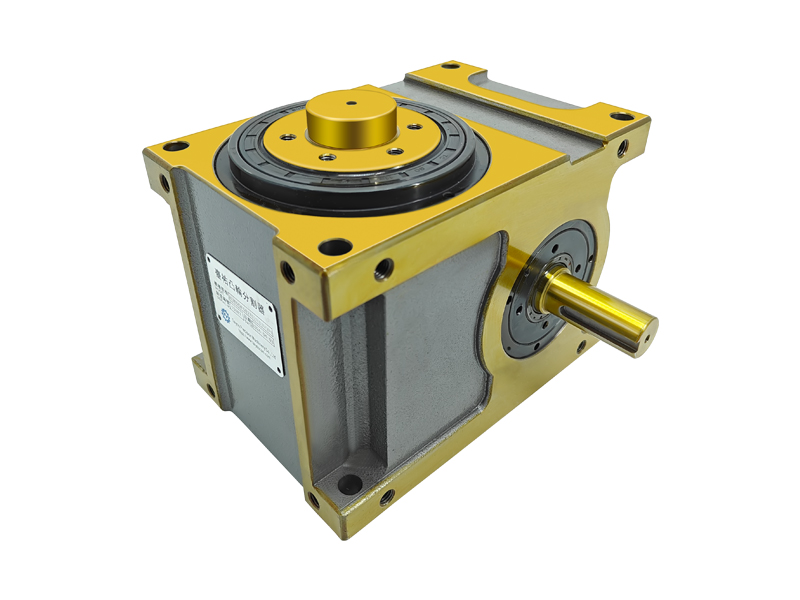

DFH凸缘中空型分割器产品特点
重负荷、高刚性结构设计，可承受较大径向与轴向压力
出力轴为凸缘中空盘面结构，固定面宽大，平面度与稳固性更强
盘面自带中心定位、螺孔、销孔，安装便捷、定位精度高
出力轴中间通孔设计，可实现穿线、通油、过料等多功能使用
广泛适用于重负荷圆盘驱动、盘式加工机械、自动化间歇驱动设备
DFH与DF/DS/DT分割器区别对比
DFH（凸缘中空型）：法兰盘面输出+中间通孔，可穿线过料，适合重载多工位转盘分度，通用性最强。
DF（凸缘型）：实心法兰盘面输出，无中空结构，适合常规转盘分度设备。
DS（心轴型）：心轴输出，适合齿轮、联轴器传动，不适合大圆盘直接安装。
DT（平台桌面型）：大台面重载型，体积更大，适合超重型多工位设备。
DFH系列分割器技术参数
| 项目 | 符号 | 单位 | 45DFH | 60DFH | 70DFH | 80DFH | 110DFH | 140DFH | 180DFH | 250DFH |
|---|---|---|---|---|---|---|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 130 | 140 | 220 | 330 | 560 | 760 | 1200 | 3200 |
| 出力轴容许轴向负荷 | C2 | kgf | 140 | 142 | 300 | 420 | 700 | 1000 | 1500 | 4150 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 | |||||||
| 入力轴容许径向负荷 | C3 | kgf | 85 | 100 | 150 | 350 | 480 | 550 | 1100 | 1550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 110 | 150 | 110 | 260 | 415 | 710 | 1960 | 3800 |
| 入力轴最大力矩 | C5 | kgf-m | 4 | 6 | 9.5 | 26 | 40 | 100 | 340 | 780 |
| 入力轴GD² | C6 | kgf-m² | 3.2×10⁻⁴ | 1.9×10⁻³ | 6×10⁻³ | 9×10⁻³ | 2.8×10⁻² | 0.11 | 0.39 | 1.98 |
| 定位分割精度 | — | sec. | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 | ±30 |
| 重量 | — | kg | 7 | 13 | 18 | 32 | 65 | 90 | 220 | 685 |
| 中空内径 | Φ | mm | Φ8 | Φ16 | Φ20 | Φ30 | Φ40 | Φ50 | Φ60 | Φ80 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
应用场景
DFH凸缘中空型分割器凭借重载、中空、法兰盘面优势，广泛应用于圆盘加工机械、自动化组装设备、检测设备、包装机械、印刷机械、多工位间歇分度设备等，可满足穿线、过料、通油等特殊使用需求。
常见问题
DFH与DF/DS/DT分割器有什么区别？
DFH为凸缘中空型，法兰盘面+中间通孔，可穿线过料，适合重载多工位转盘；DF为实心法兰型，无中空；DS为心轴输出型，适合齿轮/联轴器传动；DT为大台面重载型，适合重型设备。
DFH凸缘中空型分割器的中空内径有多大？
不同型号中空内径不同：45DFH为Φ8，60DFH为Φ16，70DFH为Φ20，80DFH为Φ30，110DFH为Φ40，140DFH为Φ50，180DFH为Φ60，250DFH为Φ80。
DFH分割器适合用在什么设备上？
DFH凸缘中空型分割器广泛用于盘式加工机械、自动化组装设备、检测设备、包装机械、印刷机械、多工位间歇分度设备等。
DFH分割器的精度是多少？
DFH凸缘中空型分割器定位分割精度为±30秒，运转稳定，可满足大多数自动化设备的分度需求。

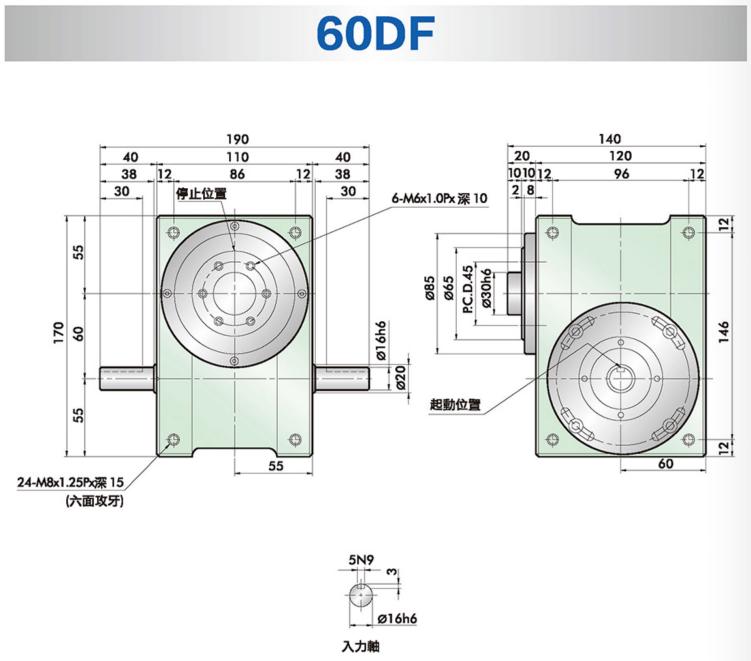

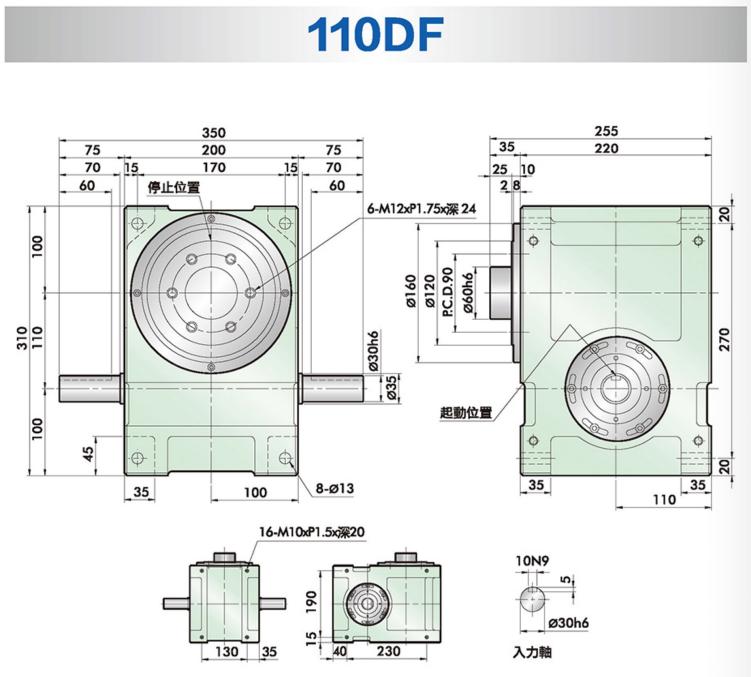

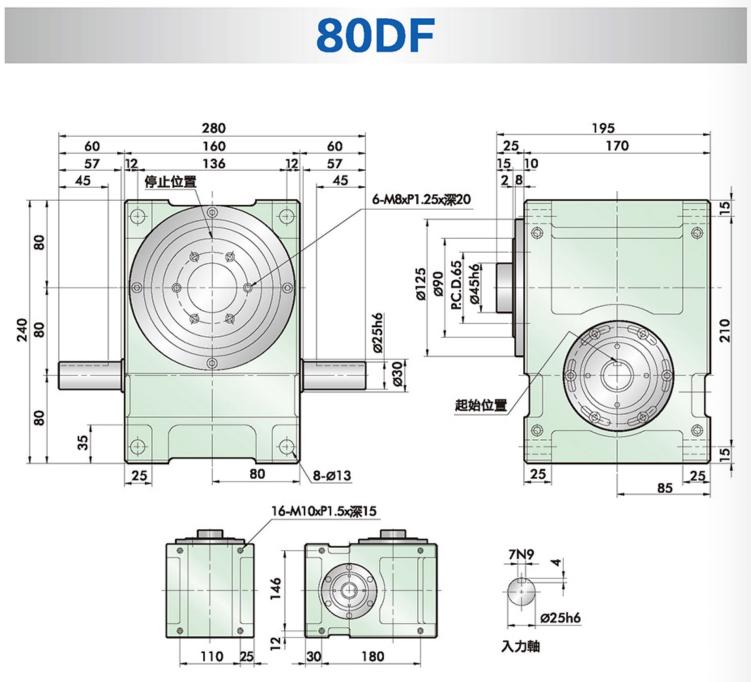

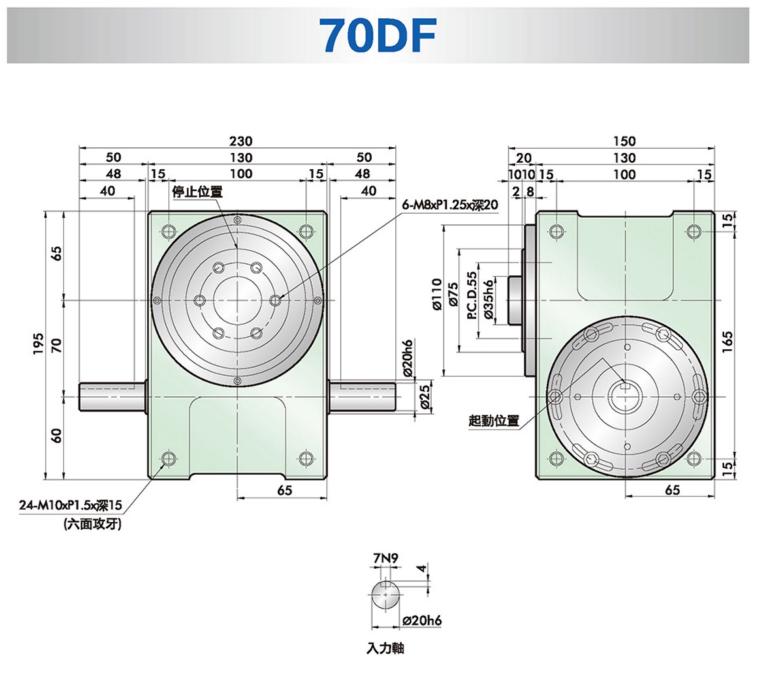

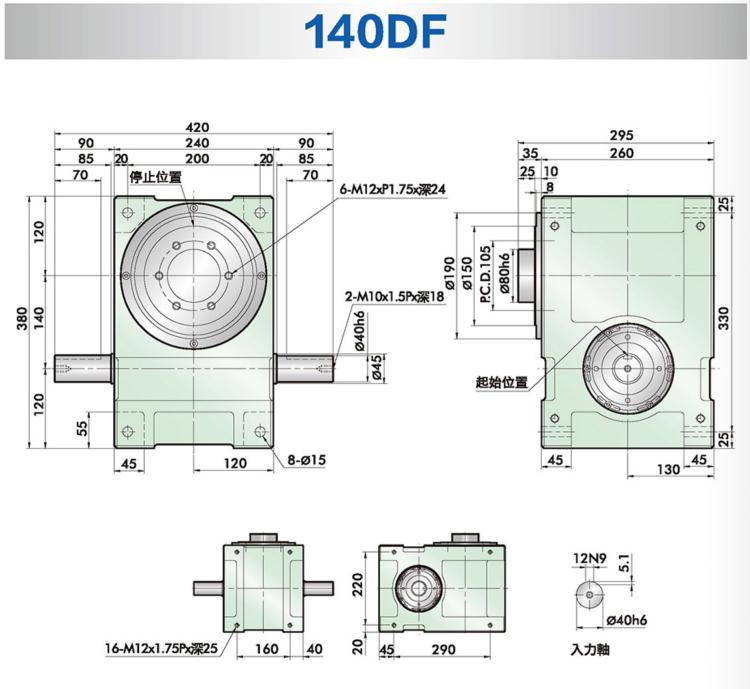

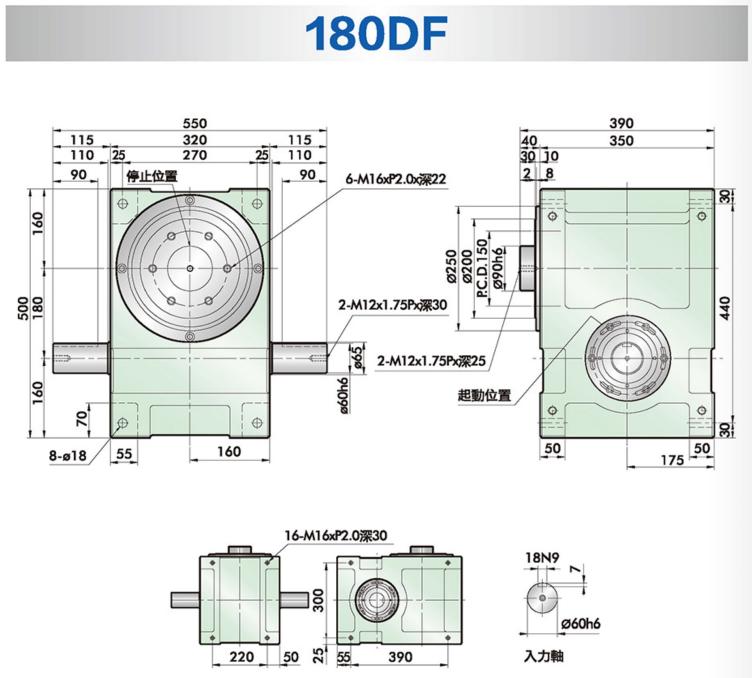

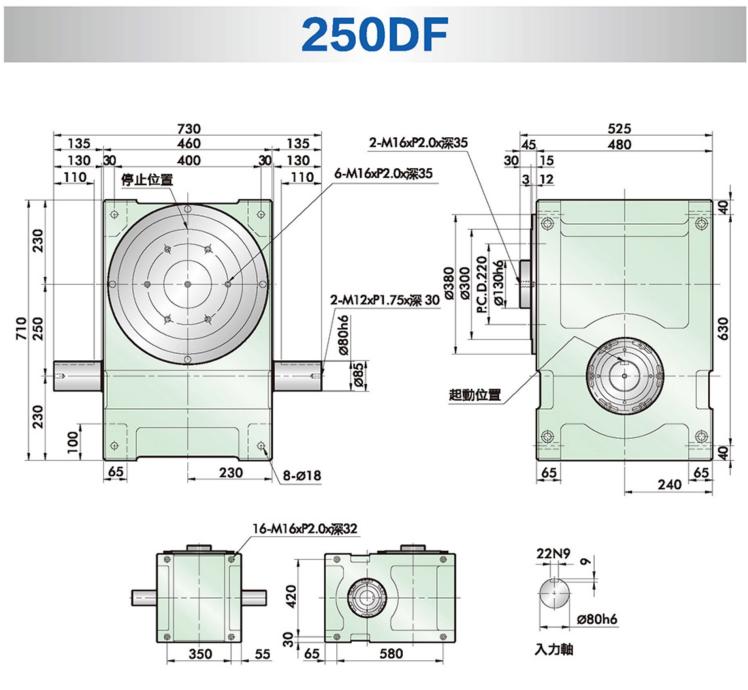

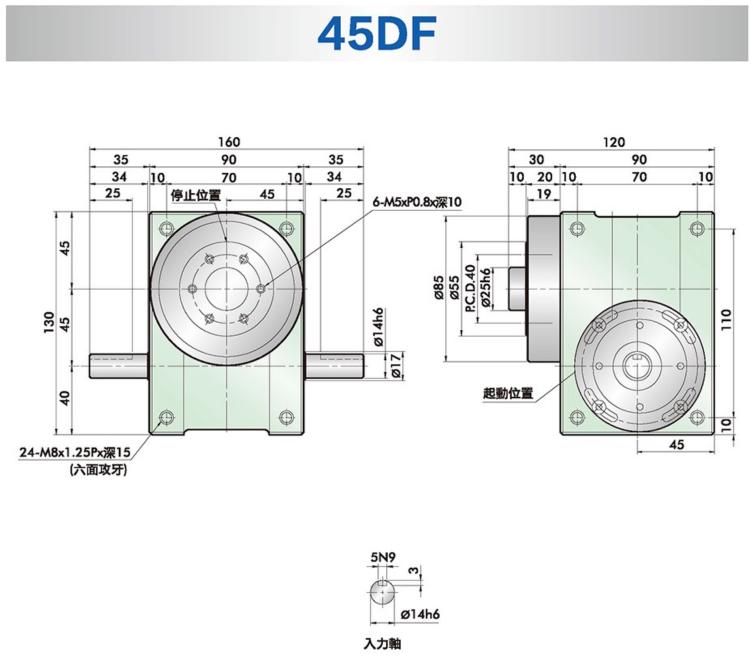

DFH凸缘中空型分割器安装尺寸图纸
左右滑动查看DFH全系列中空分割器安装尺寸CAD图纸
