型号全称

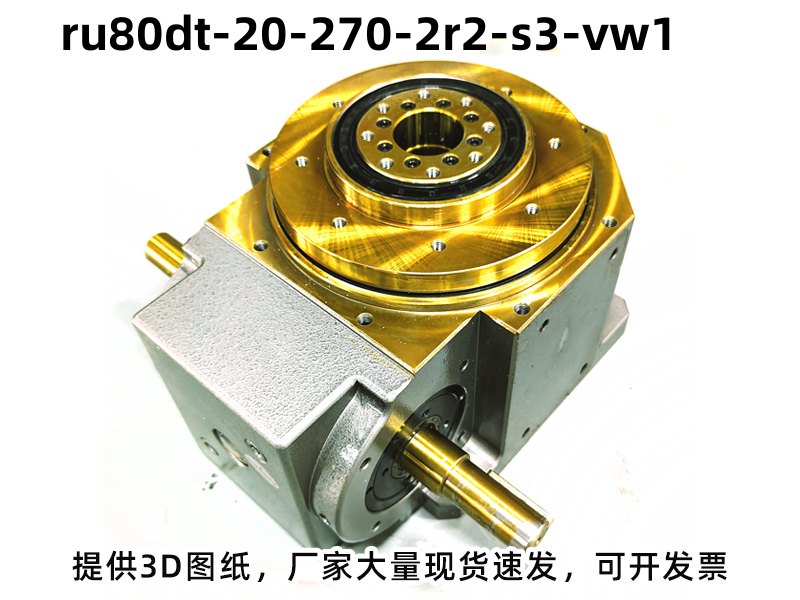

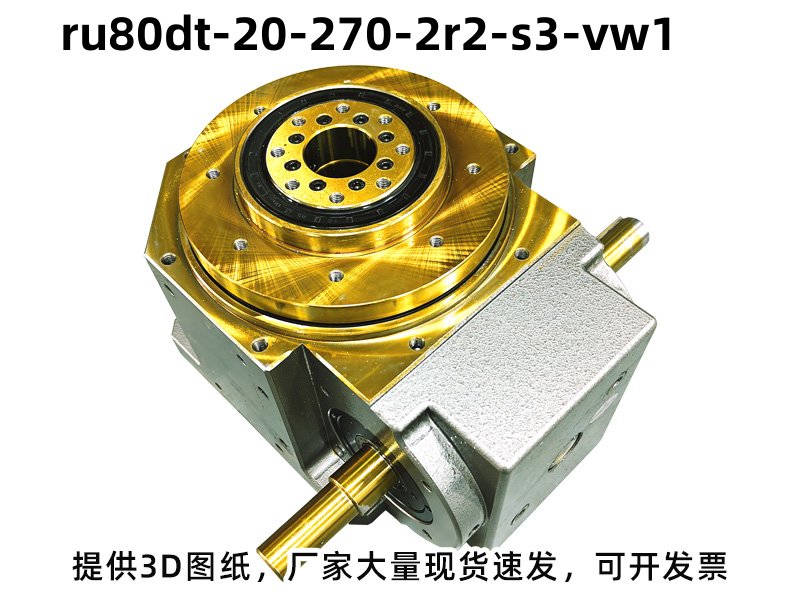

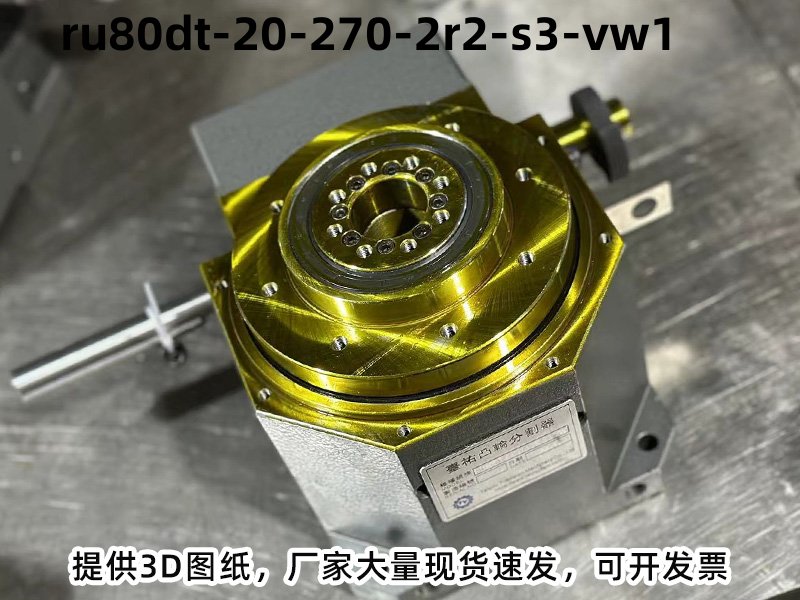

型号：RU80DT-20-270-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 80 | 入力轴和出力轴距离80mm |
| DT | DT型桌面式凸轮分割器 |
| 20 | 工位数量：20 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：20 工位
-
驱动角：270°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 520 |
| 出力轴容许轴向负荷 | C2 | kgf | 220 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 220 |
| 入力轴最大弯曲力矩 | C4 | kgf | 160 |
| 入力轴最大扭矩 | C5 | kgf-m | 9.5 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.03 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 20 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU80DT-20-270-2R2-S3-VW1分割器广泛应用：大型高产能圆盘流水线、多组同步作业。应用：二十工位汽车ECU全自动组装测试线、二十工位工业传感器标定老化线、二十工位微型减速电机综合性能测试线 。
分割器型号常见选型问答
Q：DT型分割器的驱动电机怎么选型？
A：根据圆盘总惯量、转速、工位数计算需求扭矩，一般80DT配400W、210DT配2.2kW左右。
Q：凸轮分割器选型需提供哪些转盘机相关资料？
A：需提供5点核心资料：圆盘直径（mm）、整体重量（kg）、每分钟转速、分等份数、圆盘立装/平装方式。
Q：分割器的负载能力如何选择？
A：需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，避免超载使用。
Q：DT型分割器能否加装角度编码器？
A：可以，可在出力轴端加装旋转编码器实现闭环位置反馈，适用于高精度定位场景。
Q：分割器的转速最高可以达到多少？
A：常规型号最高转速可达2000r/min，高速款可适配高速自动化生产线的分度需求。
