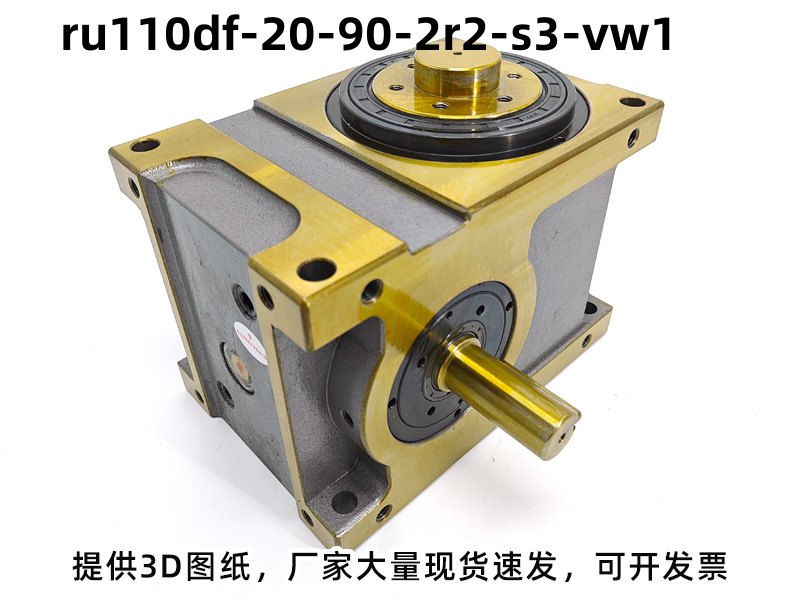

型号全称
型号：RU110DF-20-90-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 110 | 入力轴和出力轴距离110mm |
| DF | DF型桌面式凸轮分割器 |
| 20 | 工位数量：20 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |

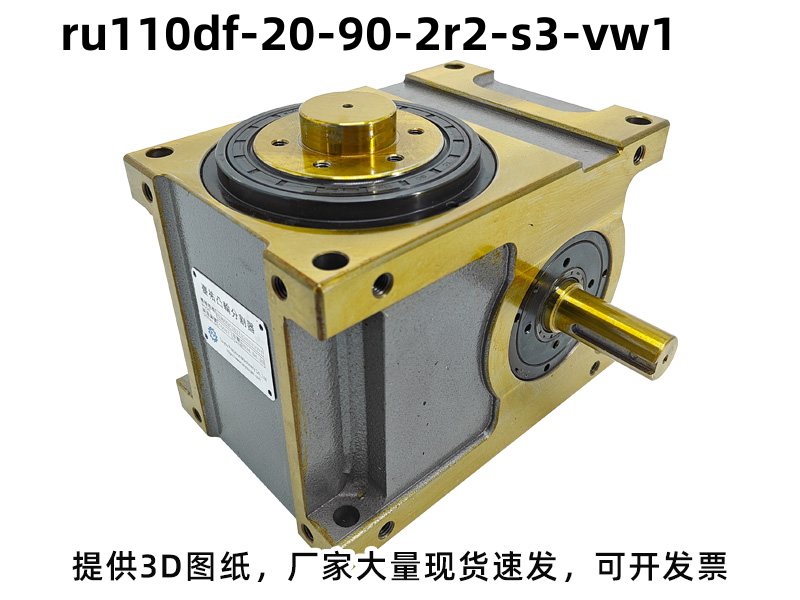

产品基本参数
-
产品类型：DF型凸缘型分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：20 工位
-
驱动角：90°
-
结构形式：DF型凸缘型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 560 |
| 出力轴容许轴向负荷 | C2 | kgf | 700 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 480 |
| 入力轴最大弯曲力矩 | C4 | kgf | 415 |
| 入力轴最大扭矩 | C5 | kgf-m | 40 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 2.8×10⁻² |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 65 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU110DF-20-90-2R2-S3-VW1分割器广泛应用：大型高产能圆盘流水线、多组同步作业。应用：二十工位汽车ECU全自动组装测试线、二十工位工业传感器标定老化线、二十工位微型减速电机综合性能测试线 。
分割器型号常见选型问答
Q：DF型分割器怎么配合联轴器使用？
A：入力端通过联轴器与电机输出轴连接，建议使用弹性联轴器吸收安装误差。
Q：低温环境下分割器需要更换润滑油吗？
A：需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。

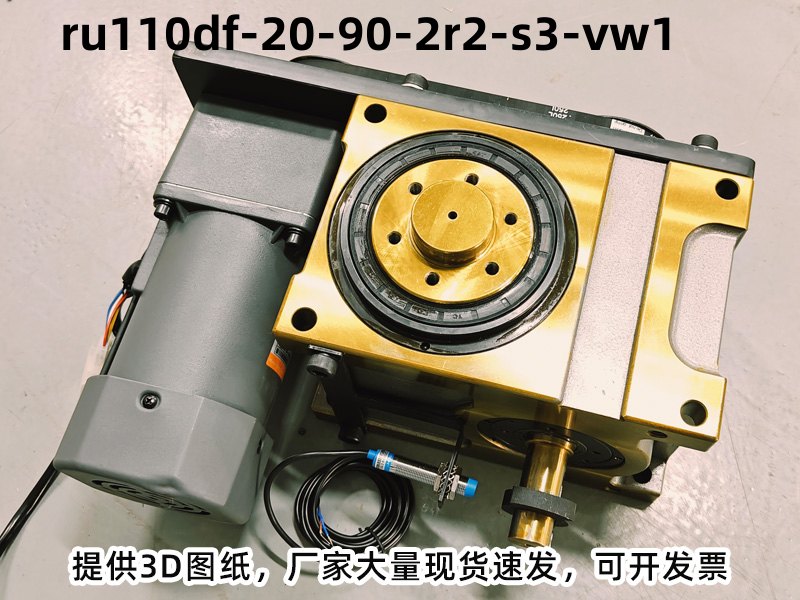

Q：调速电机控制分割器启停的方法是什么？
A：调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点。
Q：分割器可以搭配步进电机使用吗？
A：可以，支持伺服电机、步进电机、减速电机等多种动力搭配，根据工况选择即可。
Q：DF型分割器高速运转发热正常吗？
A：轻微发热属正常现象（60°C以下），若温度过高需检查润滑油量及负载是否超标。
