型号全称

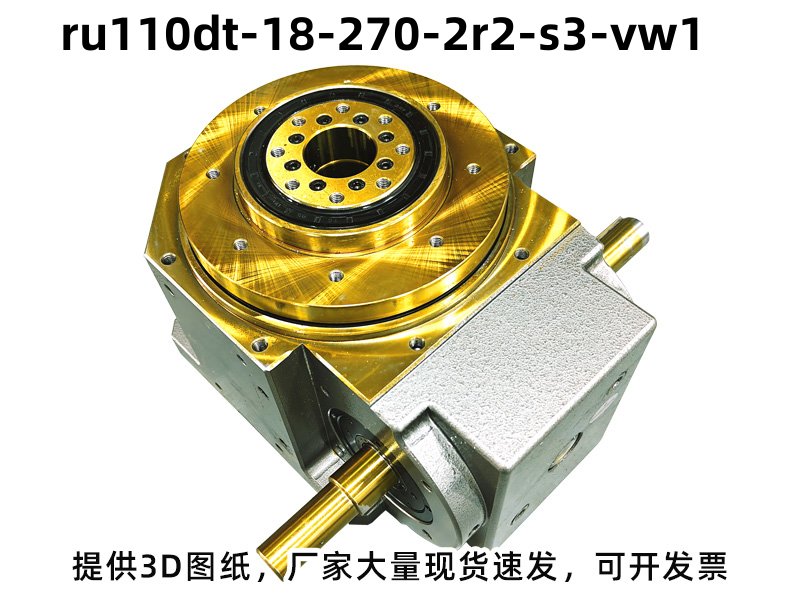

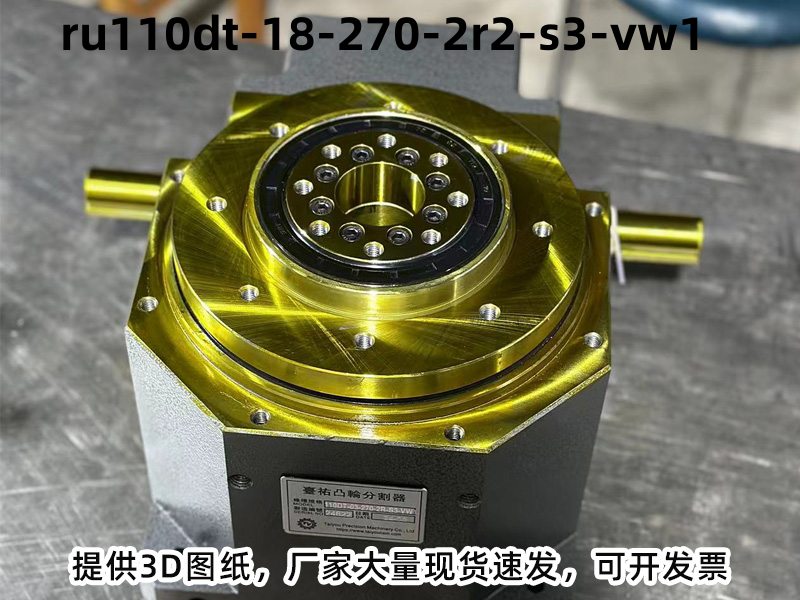

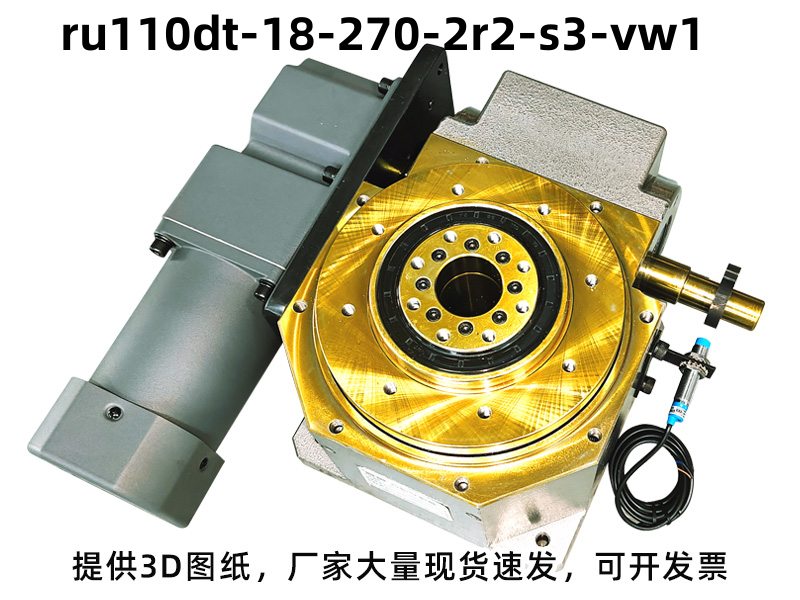

型号：RU110DT-18-270-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 110 | 入力轴和出力轴距离110mm |
| DT | DT型桌面式凸轮分割器 |
| 18 | 工位数量：18 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：18 工位
-
驱动角：270°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 860 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 300 |
| 入力轴最大弯曲力矩 | C4 | kgf | 250 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.01 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 50 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU110DT-18-270-2R2-S3-VW1分割器广泛应用：超长工艺流程、多轮复检+加工并行。应用：十八工位精密机芯自动装配线、十八工位医用三通阀全自动组装线、十八工位新能源高压接触器组装测试线 。
分割器型号常见选型问答
Q：DT型与DA型分割器的主要差异是什么？
A：DT型承载圆盘接触面、螺丝孔安装直径更大，机身更矮，负载能力更强；DA型箱体更薄。
Q：分割器的间隙可以调整吗？
A：可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
Q：分割器的使用寿命大概是多久？
A：正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
Q：DT型分割器的驱动电机怎么选型？
A：根据圆盘总惯量、转速、工位数计算需求扭矩，一般80DT配400W、210DT配2.2kW左右。
Q：凸轮分割器的透气螺丝该如何使用？
A：分割器安装完成后，需拆掉白色十字透气螺丝，用于释放设备长期运行时内部产生的憋气，避免内部压力过大损坏部件。
