型号全称

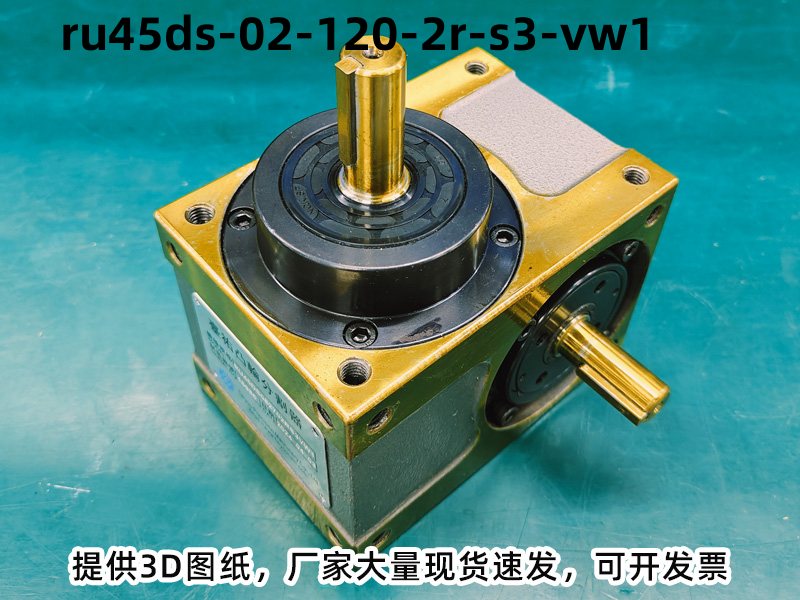

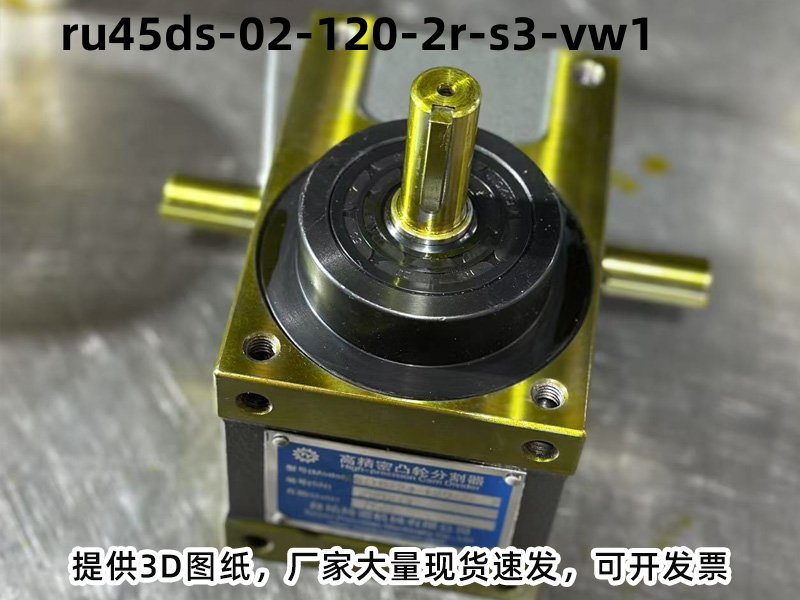

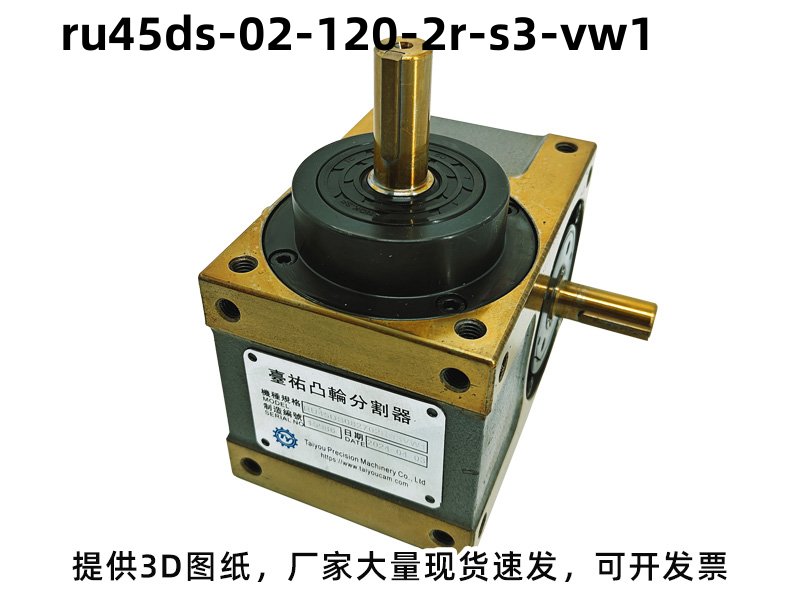

型号：RU45DS-02-120-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 45 | 入力轴和出力轴距离45mm |
| DS | DS型桌面式凸轮分割器 |
| 2 | 工位数量：2 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DS型心轴型分割器
-
机型规格：DS 型桌面式凸轮分割器
-
工位数：2 工位
-
驱动角：120°
-
结构形式：DS型心轴型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 80 |
| 出力轴容许轴向负荷 | C2 | kgf | 72.5 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 85 |
| 入力轴最大弯曲力矩 | C4 | kgf | 75 |
| 入力轴最大扭矩 | C5 | kgf-m | 4 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 3.2×10⁻⁴ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 7 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU45DS-02-120-2R-S3-VW1分割器广泛应用：两位置交替、翻面、简易上下料、单工序轮换。应用：自动化两工位转盘机、双面贴标机、产品翻面工装、两工位激光打标机、简易冲压上下料机、小型封口灌装机、流水线双向切换工位 。
分割器型号常见选型问答
Q：凸轮分割器可以水平安装使用吗？
A：可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
Q：DS型分割器的安装底板需要多大？
A：根据具体型号的基础安装尺寸确定，安装底板需保证足够刚性。
Q：分割器的定位精度能满足精密自动化场景吗？
A：标准定位精度为±30角秒，高精密款可做到±15角秒，运转平稳无抖动，完全适配光学检测、微型电机组装等精密分度场景。
Q：分割器的负载能力如何选择？
A：需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，避免超载使用。
Q：DS型分割器如何选用润滑油？
A：推荐使用ISO VG220-320极压齿轮油，具体可咨询厂家获取推荐油品型号。
