型号全称

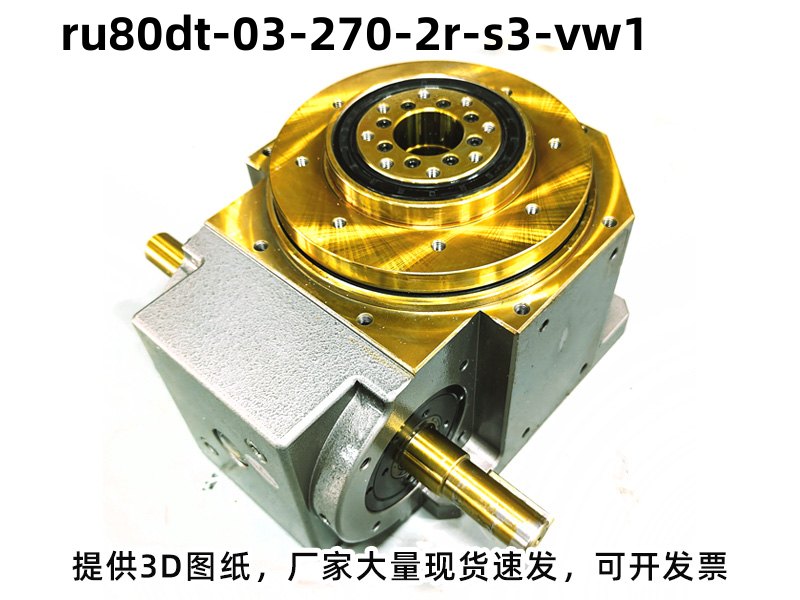

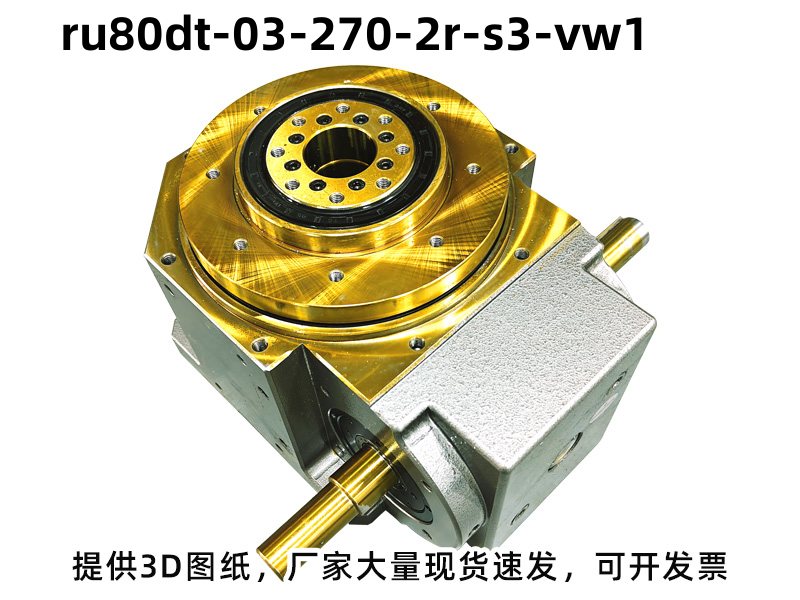

型号：RU80DT-03-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 80 | 入力轴和出力轴距离80mm |
| DT | DT型桌面式凸轮分割器 |
| 3 | 工位数量：3 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：3 工位
-
驱动角：270°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 520 |
| 出力轴容许轴向负荷 | C2 | kgf | 220 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 220 |
| 入力轴最大弯曲力矩 | C4 | kgf | 160 |
| 入力轴最大扭矩 | C5 | kgf-m | 9.5 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.03 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 20 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU80DT-03-270-2R-S3-VW1分割器广泛应用：上料-加工-下料三段标准流程。应用：三工位螺母锁附机、三工位自动点胶机、三工位移印机、三工位铆接机、三工位自动锁螺丝机、三工位弹簧分离机、三工位自动组装台 。
分割器型号常见选型问答
Q：DT型分割器如何选择工位数？
A：根据生产工艺流程确定工位数，常见有4、6、8、12工位，也可非标定制。
Q：调速电机控制分割器启停的方法是什么？
A：调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点。
Q：DT型分割器质保期多长？
A：整体质保1年，核心部件（凸轮、滚子）质保2年，终身提供维修和技术支持。
Q：凸轮分割器可以水平安装使用吗？
A：可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
Q：分割器支持正反转控制吗？如何实现？
A：支持正反转；公共端与CW接通为正转，公共端与CCW接通为反转，通过控制COM与CW/CCW的通断，配合PLC实现正反转切换。
产品图纸

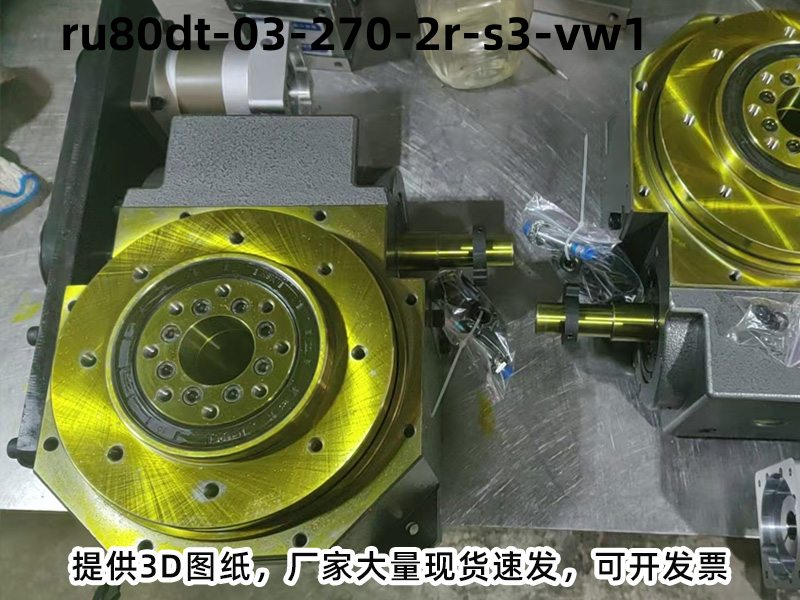

工厂展示
