型号全称

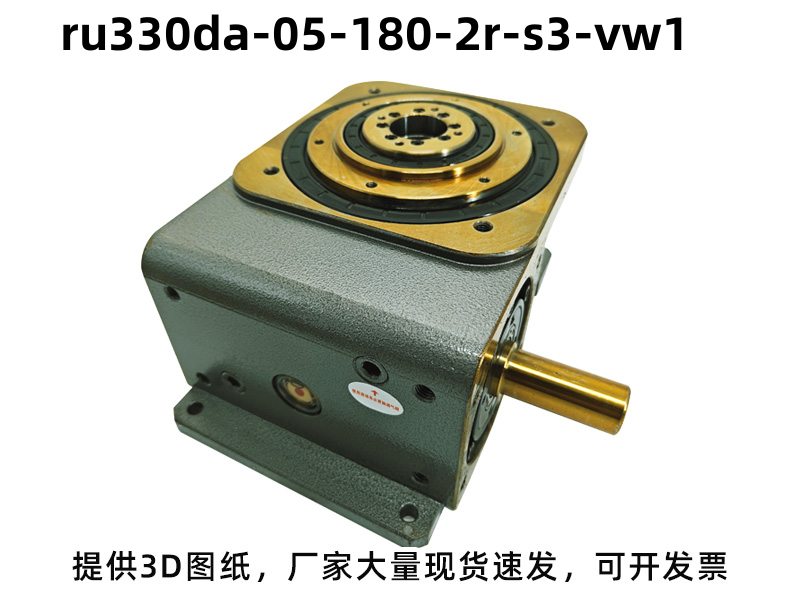

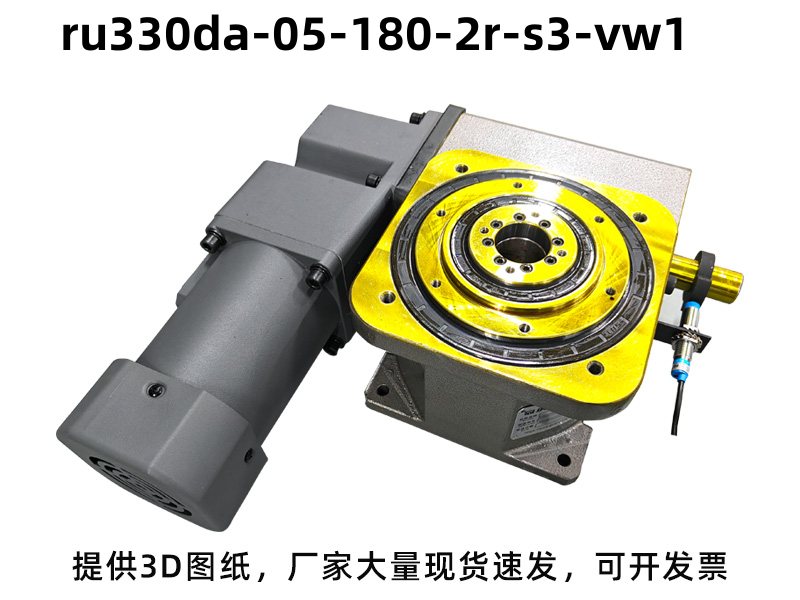

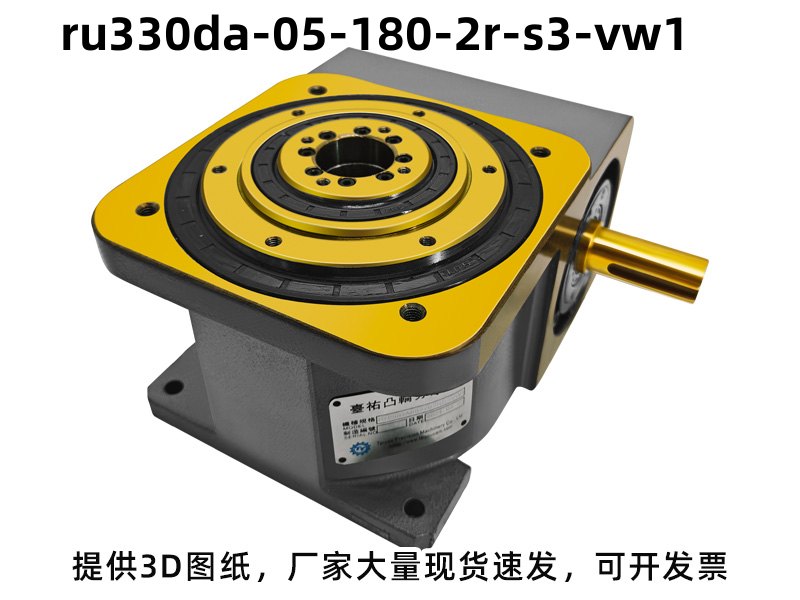

型号：RU330DA-05-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 330 | 入力轴和出力轴距离330mm |
| DA | DA型桌面式凸轮分割器 |
| 5 | 工位数量：5 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：5 工位
-
驱动角：180°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 3560 |
| 出力轴容许轴向负荷 | C2 | kgf | 3430 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1880 |
| 入力轴最大弯曲力矩 | C4 | kgf | 2150 |
| 入力轴最大扭矩 | C5 | kgf-m | 650 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.71 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 1000 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU330DA-05-180-2R-S3-VW1分割器广泛应用：中等多工序、预留一道复检/中转工位。应用：五工位探针测试机、五工位马达综合测试机、五工位齿轮箱组装机、五工位汽车连接器组装机、五工位轴承注脂压盖机 。
分割器型号常见选型问答
Q：全自动设备上必须使用分割器吗？
A：间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
Q：分割器支持正反转控制吗？如何实现？
A：支持正反转；公共端与CW接通为正转，公共端与CCW接通为反转，通过控制COM与CW/CCW的通断，配合PLC实现正反转切换。
Q：DA型分割器出现异响是什么原因？
A：常见原因：润滑油不足、凸轮磨损、滚子轴承损坏、安装同心度偏差超差，逐一排查。
Q：DA型分割器适合用于什么行业场景？
A：广泛应用于光学镜头模组检测、微型电机马达组装、医疗器械全自动组装、新能源小配件分度加工等精密场景。
Q：分割器需要定期润滑保养吗？
A：需要，建议每运行2000小时加注一次专用润滑油，定期检查油位，避免干磨损坏凸轮和滚子结构。
产品图纸
工厂展示
