型号全称

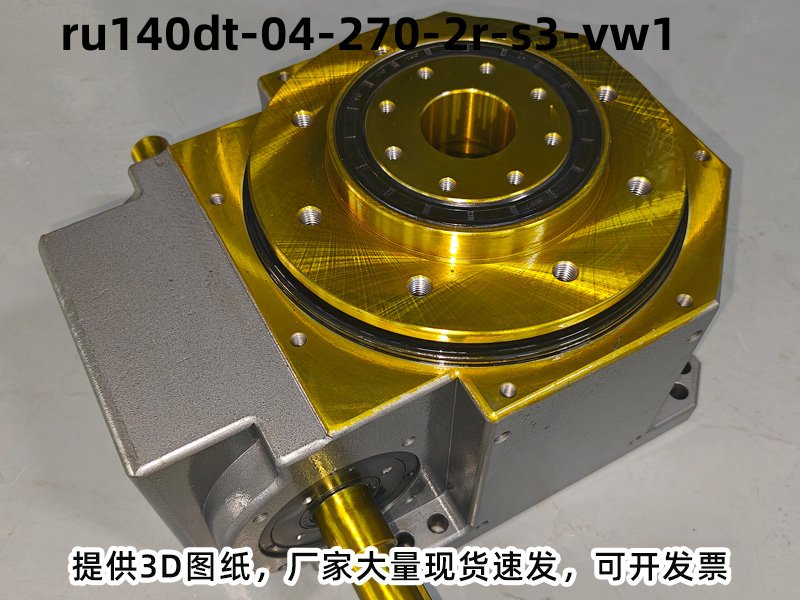

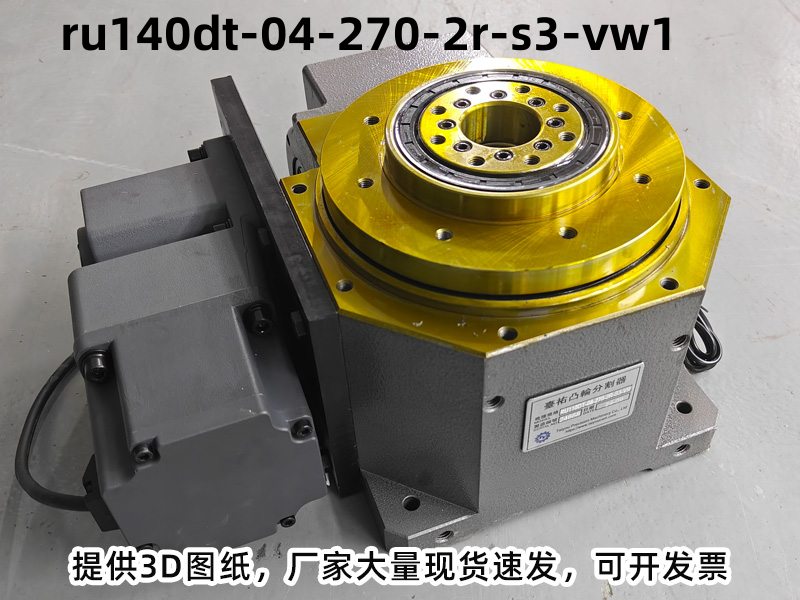

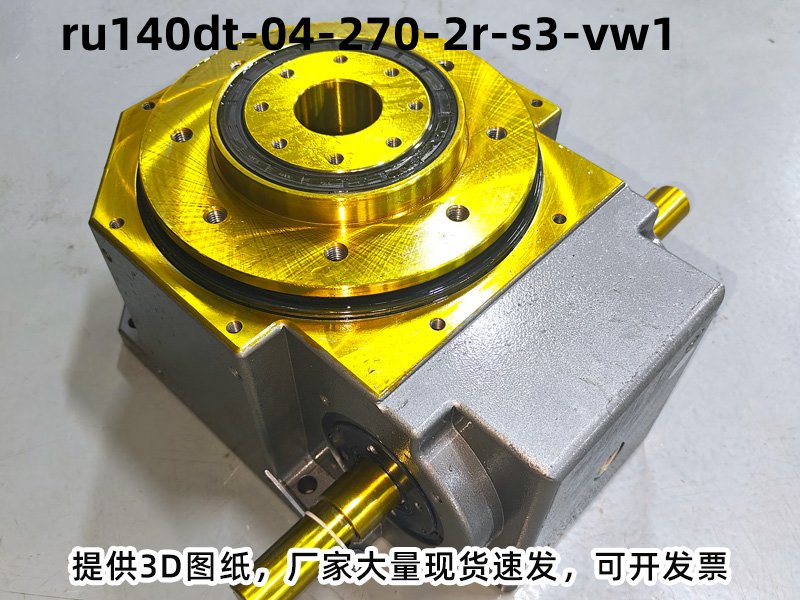

型号：RU140DT-04-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 140 | 入力轴和出力轴距离140mm |
| DT | DT型桌面式凸轮分割器 |
| 4 | 工位数量：4 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：4 工位
-
驱动角：270°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1050 |
| 出力轴容许轴向负荷 | C2 | kgf | 720 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 500 |
| 入力轴最大弯曲力矩 | C4 | kgf | 350 |
| 入力轴最大扭矩 | C5 | kgf-m | 55 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.07 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 85 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU140DT-04-270-2R-S3-VW1分割器广泛应用：上料-组装-检测-下料，通用最常用。应用：四工位自动锁螺丝机、四工位自动焊锡机、四工位气密检测机、四工位自动贴膜机、四工位O型圈组装检测机、四工位电池极耳焊接机 。
分割器型号常见选型问答
Q：DT型分割器适合哪些设备？
A：适合大型焊接转台、多工位自动化组装线、汽车零部件焊接工作站、重型转盘式检测设备等。
Q：DT型分割器的驱动电机怎么选型？
A：根据圆盘总惯量、转速、工位数计算需求扭矩，一般80DT配400W、210DT配2.2kW左右。
Q：分割器的负载能力如何选择？
A：需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，避免超载使用。
Q：分割器的凸轮和滚子质保多久？
A：核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
Q：分割器的间隙可以调整吗？
A：可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
