型号全称

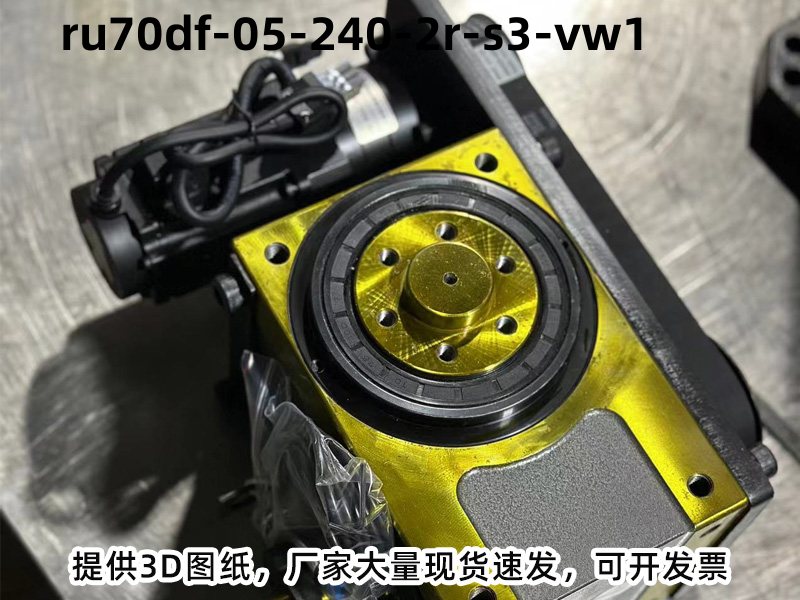

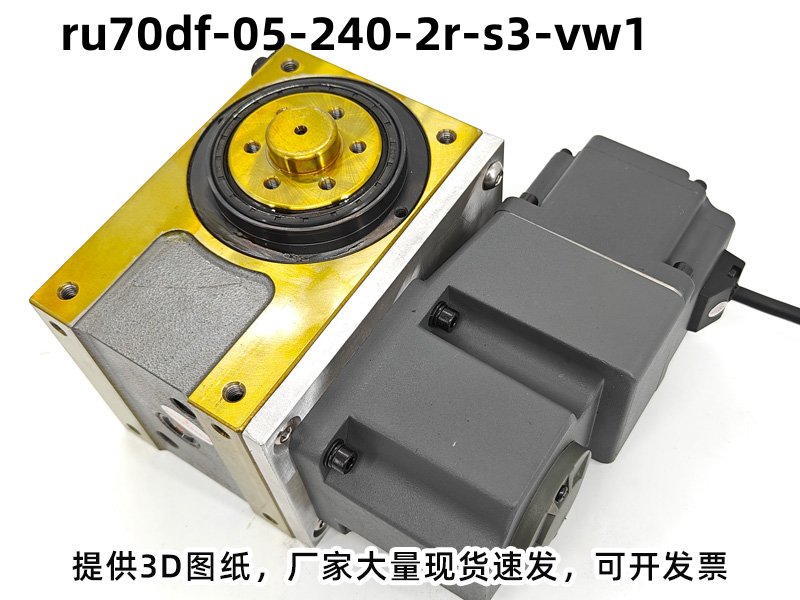

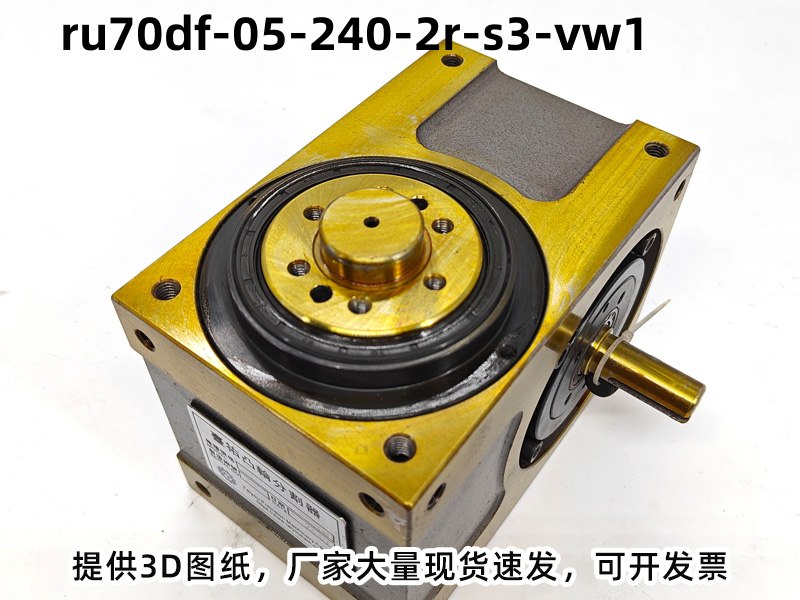

型号：RU70DF-05-240-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 70 | 入力轴和出力轴距离70mm |
| DF | DF型桌面式凸轮分割器 |
| 5 | 工位数量：5 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型凸缘型分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：5 工位
-
驱动角：240°
-
结构形式：DF型凸缘型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 220 |
| 出力轴容许轴向负荷 | C2 | kgf | 300 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 150 |
| 入力轴最大弯曲力矩 | C4 | kgf | 110 |
| 入力轴最大扭矩 | C5 | kgf-m | 9.5 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 6×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 18 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU70DF-05-240-2R-S3-VW1分割器广泛应用：中等多工序、预留一道复检/中转工位。应用：五工位探针测试机、五工位马达综合测试机、五工位齿轮箱组装机、五工位汽车连接器组装机、五工位轴承注脂压盖机 。
分割器型号常见选型问答
Q：分割器的使用寿命大概是多久？
A：正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
Q：分割器的间隙可以调整吗？
A：可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
Q：DF型分割器高速运转发热正常吗？
A：轻微发热属正常现象（60°C以下），若温度过高需检查润滑油量及负载是否超标。
Q：DF型分割器多久更换一次润滑油？
A：首次运行500小时后更换，之后每2000小时或6个月更换一次，以先到为准。
Q：分割器固定工位的工作原理是什么？
A：入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1，停止位由机械结构定死。
