型号全称

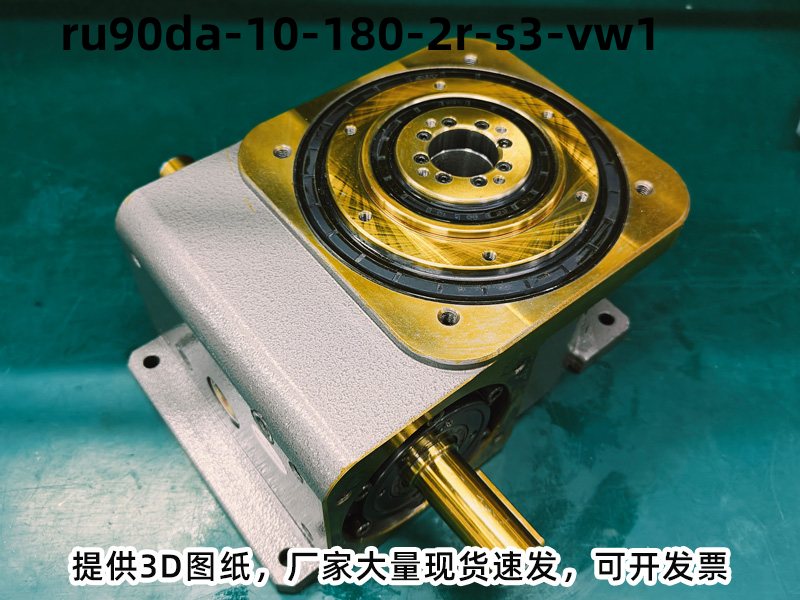

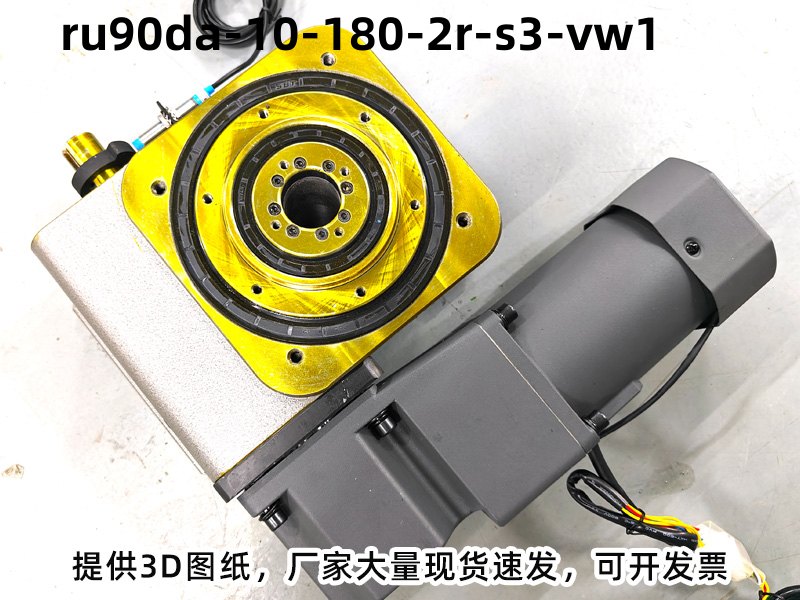

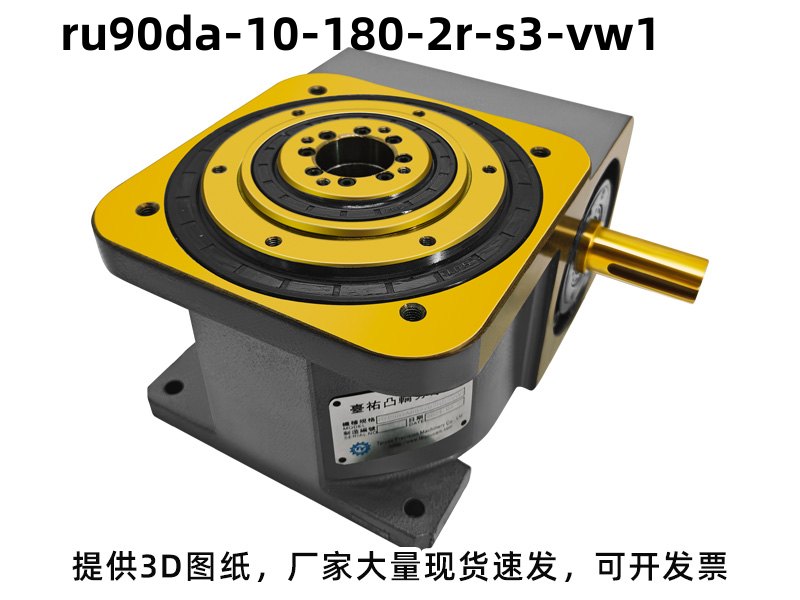

型号：RU90DA-10-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 90 | 入力轴和出力轴距离90mm |
| DA | DA型桌面式凸轮分割器 |
| 10 | 工位数量：10 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：10 工位
-
驱动角：180°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 500 |
| 出力轴容许轴向负荷 | C2 | kgf | 215 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 260 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 2.5×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 28 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU90DA-10-180-2R-S3-VW1分割器广泛应用：超高产能、多道复杂连续工序。应用：十工位锂电池全自动注液封装线、十工位汽车传感器组装测试线、十工位胰岛素笔全自动组装线、十工位微型轴承全自动合套铆压机 。
分割器型号常见选型问答
Q：DA型分割器能否实现不等分角度？
A：标准DA型为等分角度设计，不等分角度需求可联系厂家进行非标定制。
Q：凸轮分割器有固定工位和无工位之分吗？区别是什么？
A：有两种类型；固定工位不可更改，按机械结构定死；无工位需伺服控制，可任意角度停止（类似减速机），需配合PLC编程使用。
Q：凸轮分割器的核心材质和精度有什么标准？
A：外壳采用HT200回火处理，轴件用45碳结钢调质高频处理，凸轮为20CrMoTi渗碳淬火全磨削（碳层1.2mm，硬度HRC58-62），标准定位精度±30角秒。
Q：如何判断凸轮分割器的惯量大小？
A：惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
Q：DA型分割器的出力轴为什么是空心的？
A：中空出力轴设计方便线缆、气管穿过中心走线，节省空间并避免旋转时缠绕，适合自动化设备紧凑布局。
