型号全称

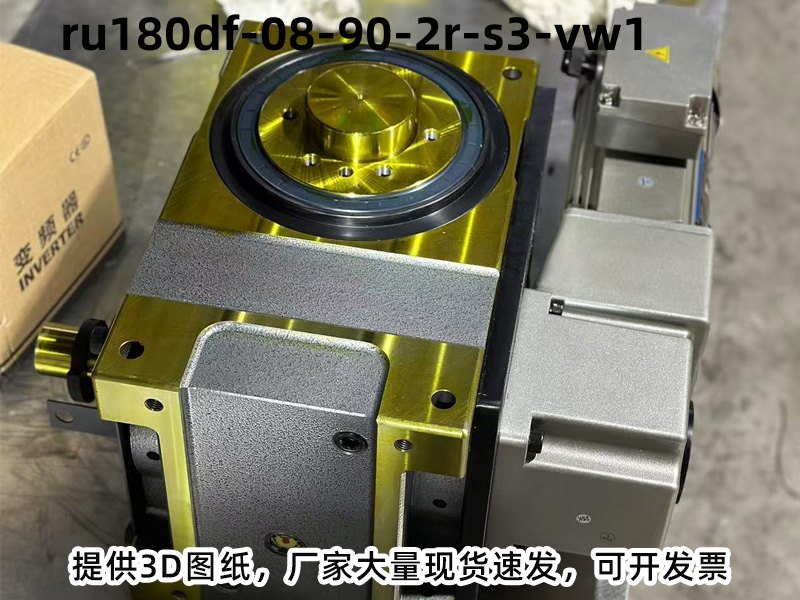

型号：RU180DF-08-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 180 | 入力轴和出力轴距离180mm |
| DF | DF型桌面式凸轮分割器 |
| 8 | 工位数量：8 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型凸缘型分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：8 工位
-
驱动角：90°
-
结构形式：DF型凸缘型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 1500 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 1960 |
| 入力轴最大扭矩 | C5 | kgf-m | 340 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.39 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 220 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU180DF-08-90-2R-S3-VW1分割器广泛应用：高产能、多工序精细分工。应用：八工位智能手表组装线、八工位TWS耳机自动化产线、八工位手机摄像头模组组装机、八工位继电器全自动生产线、八工位光模块耦合封装机 。
分割器型号常见选型问答
Q：分割器固定工位的工作原理是什么？
A：入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1，停止位由机械结构定死。
Q：DF型分割器怎么配合联轴器使用？
A：入力端通过联轴器与电机输出轴连接，建议使用弹性联轴器吸收安装误差。
Q：分割器的使用寿命大概是多久？
A：正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
Q：DF型分割器最大能承受多少工位？
A：标准款支持2-24工位，更多工位可非标定制，需综合考虑结构强度。
Q：分割器运行时出现噪音大是什么原因？
A：大概率是润滑油不足、凸轮或滚子磨损，或安装时同心度不够，需检查油位、磨损情况，调整安装精度。
