型号全称

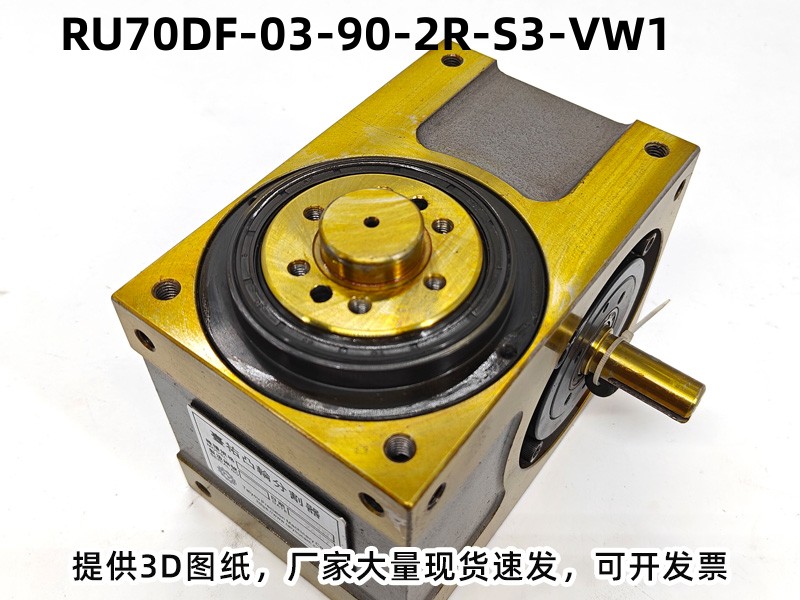

型号：RU70DF-03-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 70 | 入力轴和出力轴距离70mm |
| DF | DF型桌面式凸轮分割器 |
| 3 | 工位数量：3 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：3 工位
-
驱动角：90°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 220 |
| 出力轴容许轴向负荷 | C2 | kgf | 300 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 150 |
| 入力轴最大弯曲力矩 | C4 | kgf | 110 |
| 入力轴最大扭矩 | C5 | kgf-m | 9.5 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 6×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 18 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU70DF-03-90-2R-S3-VW1分割器广泛应用：上料-加工-下料三段标准流程。应用：三工位组装转盘机、超声波焊接机、五金铆压检测下料一体机、塑胶件打磨分选设备、小型日化件装配机、电子元件分拣设备 。
分割器型号常见选型问答
DF型分割器的密封件是什么规格？
密封件采用台湾KSK品牌，密封性能好，可有效防止润滑油泄漏，保护内部部件，延长设备使用寿命。
凸轮分割器的透气螺丝该如何使用？
分割器安装完成后，需拆掉白色十字透气螺丝，用于释放设备长期运行时内部产生的憋气，避免内部压力过大损坏部件。
DF型分割器可以多台串联使用吗？
可以，支持多台串联组合，实现复杂的多工位分度动作，适配长流程生产线。
凸轮分割器可以水平安装使用吗？
可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
分割器运行时出现噪音大是什么原因？
大概率是润滑油不足、凸轮或滚子磨损，或安装时同心度不够，需检查油位、磨损情况，调整安装精度。
产品图纸
工厂展示
