型号全称

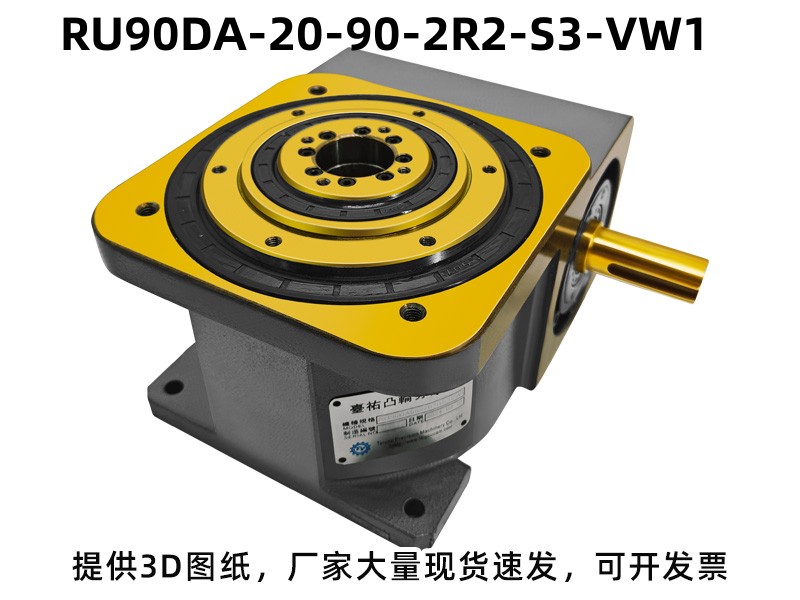

型号：RU90DA-20-90-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 90 | 入力轴和出力轴距离90mm |
| DA | DA型桌面式凸轮分割器 |
| 20 | 工位数量：20 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：20 工位
-
驱动角：90°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 500 |
| 出力轴容许轴向负荷 | C2 | kgf | 215 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 260 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 2.5×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 28 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU90DA-20-90-2R2-S3-VW1分割器广泛应用：大型高产能圆盘流水线、多组同步作业。应用：食品高速分装包装线、日化大批量自动化装配、汽配精密小件规模化分度生产 。
分割器型号常见选型问答
DA型分割器的驱动角默认是多少度？
DA型桌面分割器标准驱动角为90°，可根据需求定制120°、180°等驱动角度。
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
DA型分割器可以搭配小型转盘使用吗？
非常适合，专为中小型精密转盘机设计，定位精准，占用空间小。
凸轮分割器可以水平安装使用吗？
可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
