型号全称

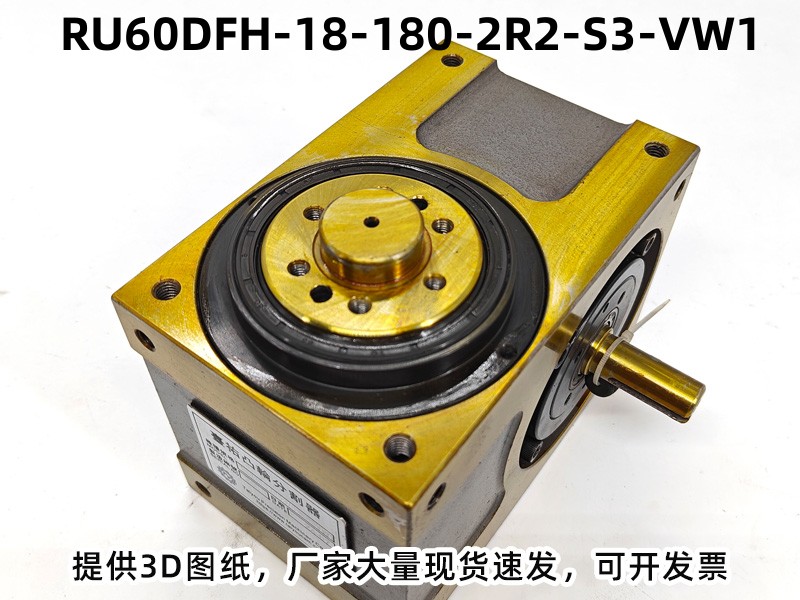

型号：RU60DFH-18-180-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DFH | DFH型桌面式凸轮分割器 |
| 18 | 工位数量：18 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：18 工位
-
驱动角：180°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DFH-18-180-2R2-S3-VW1分割器广泛应用：超长工艺流程、多轮复检+加工并行。应用：高端光学元器件组装检测、精密传感器全自动生产线、小型非标定制超长工序转盘自动化 。
分割器型号常见选型问答
DFH型分割器的负载能力和DF型相比有差异吗？
负载能力略高于同规格DF型，DFH型中空法兰结构受力更均匀，径向负载可达到400-1000kgf，适合重载+穿线双重需求场景。
DFH型分割器的安装方式有哪些？
支持立式、卧式、法兰式多种安装，适配高端自动化设备的多样化安装需求。
分割器运行时出现抖动现象怎么解决？
检查安装同心度、固定螺栓是否松动，同时确认负载是否超载，调整后可消除抖动问题。
分割器支持正反转控制吗？如何实现？
支持正反转；公共端与CW接通为正转，公共端与CCW接通为反转，通过控制COM与CW/CCW的通断，配合PLC实现正反转切换。
分割器的定位精度能满足精密自动化场景吗？
标准定位精度为±30角秒，高精密款可做到±15角秒，运转平稳无抖动，完全适配光学检测、微型电机组装等精密分度场景。
