型号全称

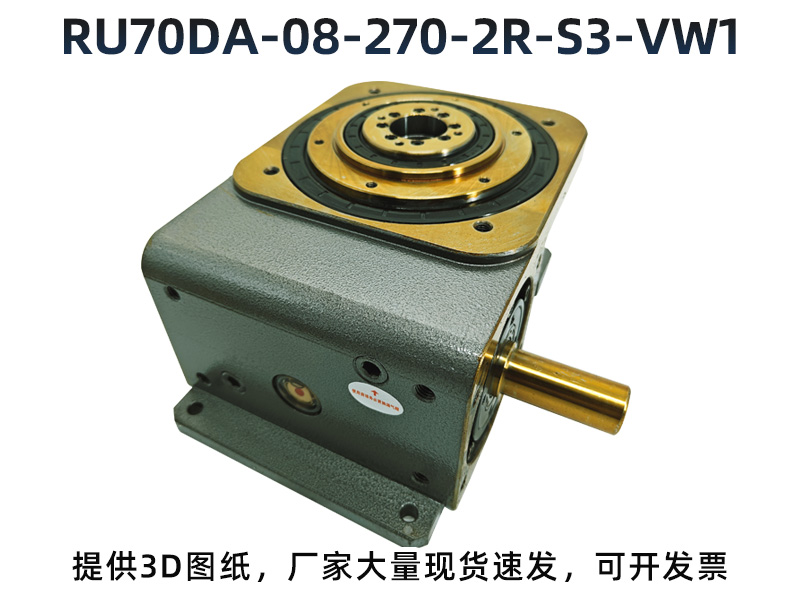

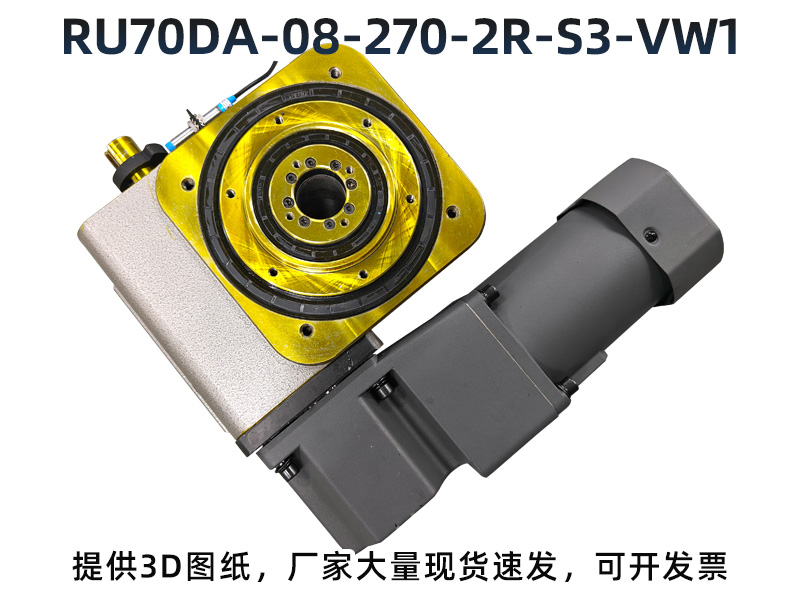

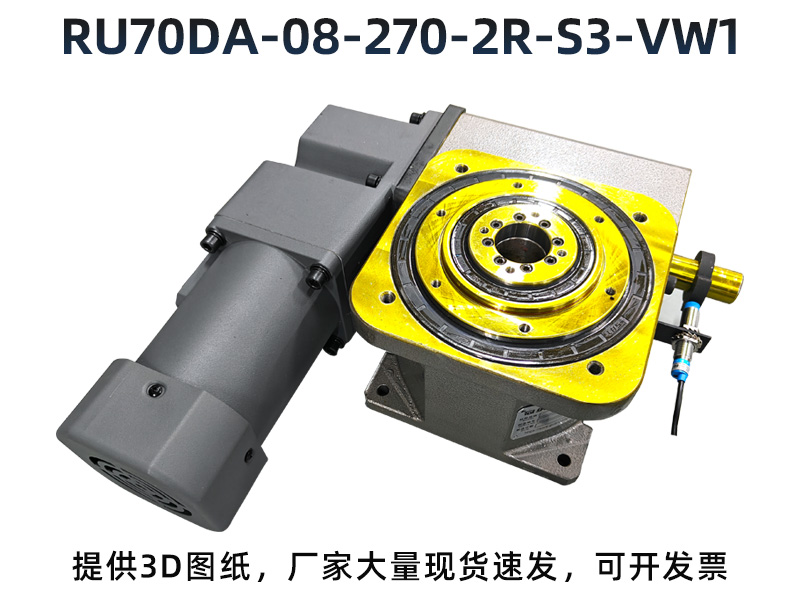

型号：RU70DA-08-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 70 | 入力轴和出力轴距离70mm |
| DA | DA型桌面式凸轮分割器 |
| 8 | 工位数量：8 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
产品类型：DA型桌面凸轮分割器
机型规格：DA 型桌面式凸轮分割器
工位数：8 工位
驱动角：270°
结构形式：DA型桌面凸轮分割器
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | - |
| 出力轴容许轴向负荷 | C2 | kgf | - |
| 出力轴容许力矩 | Ts | kgf-m | - |
| 入力轴容许径向负荷 | C3 | kgf | - |
| 入力轴最大弯曲力矩 | C4 | kgf | - |
| 入力轴最大扭矩 | C5 | kgf-m | - |
| 入力轴的GD²(注1) | C6 | kgf-m² | - |
| 定位分割精度 | - | sec. | - |
| 重量 | - | kg | - |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU70DA-08-270-2R-S3-VW1分割器广泛应用：高产能、多工序精细分工。应用：高速包装流水线、眼药水口服液灌装线、微型电机马达组装、光学镜头模组检测、医疗器械全自动组装、新能源小配件分度加工、端子连接器多工序装配 。
分割器型号常见选型问答
分割器固定工位的工作原理是什么？
入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1（入力轴转270°运转、90°停顿），停止位由机械结构定死。
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
DA型分割器支持非标定制吗？
支持，可定制平台尺寸、安装孔位、驱动角、法兰规格等，满足个性化设备需求。
分割器需要定期润滑保养吗？
需要，建议每运行2000小时加注一次专用润滑油，定期检查油位，避免干磨损坏凸轮和滚子结构。
DA型分割器可以立装吗？
可以，DA型支持立装、平装两种安装方式，安装灵活，可根据设备空间需求调整安装方向。
