型号全称

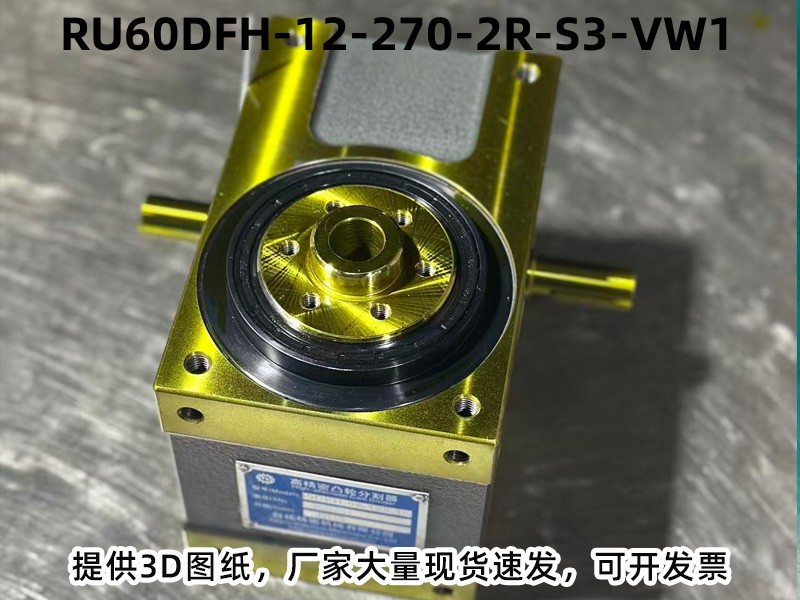

型号：RU60DFH-12-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DFH | DFH型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：270°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DFH-12-270-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：全自动医药包装生产线、精密半导体元件装配、镜头镜片多道检测镀膜、大型圆盘间歇输送线、高端日化多工序灌装包装 。
分割器型号常见选型问答
DFH型分割器的润滑方式是什么？
油浴式润滑，润滑效果更佳，核心部件磨损极小，延长设备使用寿命。
分割器的定位精度能满足精密自动化场景吗？
标准定位精度为±30角秒，高精密款可做到±15角秒，运转平稳无抖动，完全适配光学检测、微型电机组装等精密分度场景。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
DFH型分割器的中空孔径可以定制吗？
可以，标准中空孔径为20-80mm，可根据设备穿线、穿轴需求，定制不同孔径的中空结构，适配专属工况。
分割器的凸轮和滚子质保多久？
核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
