型号全称

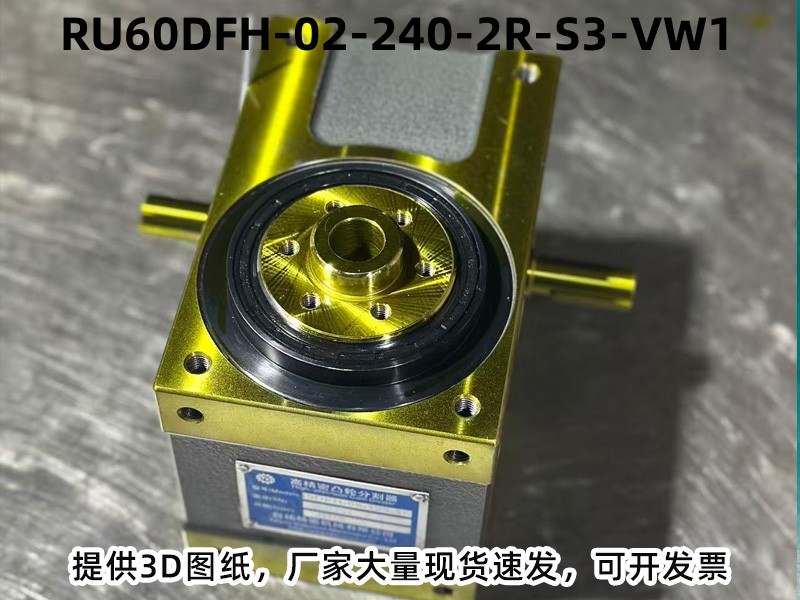

型号：RU60DFH-02-240-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DFH | DFH型桌面式凸轮分割器 |
| 2 | 工位数量：2 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：2 工位
-
驱动角：240°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DFH-02-240-2R-S3-VW1分割器广泛应用：两位置交替、翻面、简易上下料、单工序轮换。应用：自动化两工位转盘机、双面贴标机、产品翻面工装、两工位激光打标机、简易冲压上下料机、小型封口灌装机、流水线双向切换工位 。
分割器型号常见选型问答
分割器的凸轮和滚子质保多久？
核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
凸轮分割器有固定工位和无工位之分吗？区别是什么？
有两种类型；固定工位不可更改，按机械结构定死；无工位需伺服控制，可任意角度停止（类似减速机），需配合PLC编程使用。
DFH型分割器的密封性能如何？
采用台湾KSK密封件，密封性能优良，可有效防止润滑油泄漏，同时避免灰尘、异物进入内部，保护凸轮和滚子结构。
DFH型分割器的中空孔径可以定制吗？
可以，标准中空孔径为20-80mm，可根据设备穿线、穿轴需求，定制不同孔径的中空结构，适配专属工况。
如何判断分割器是否需要维修？
出现定位不准、噪音异常、漏油、转动卡顿等情况时，说明设备需要检修维护。
