型号全称

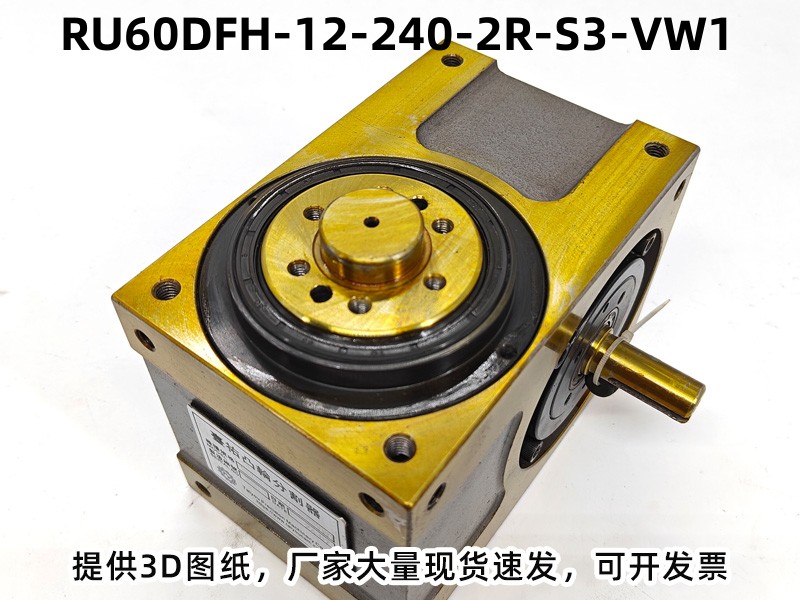

型号：RU60DFH-12-240-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DFH | DFH型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：240°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DFH-12-240-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：全自动医药包装生产线、精密半导体元件装配、镜头镜片多道检测镀膜、大型圆盘间歇输送线、高端日化多工序灌装包装 。
分割器型号常见选型问答
凸轮分割器有固定工位和无工位之分吗？区别是什么？
有两种类型；固定工位不可更改，按机械结构定死；无工位需伺服控制，可任意角度停止（类似减速机），需配合PLC编程使用。
DFH型分割器与DF型的核心区别是什么？
核心区别是DFH型中空孔径更大、负载能力更强，且中空结构更适合穿线场景，DF型适合常规凸缘安装场景。
DFH型分割器的发货周期是多久？
常规型号现货直发，非标定制7-15个工作日，快速交付。
分割器支持正反转控制吗？如何实现？
支持正反转；公共端与CW接通为正转，公共端与CCW接通为反转，通过控制COM与CW/CCW的通断，配合PLC实现正反转切换。
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
