型号全称

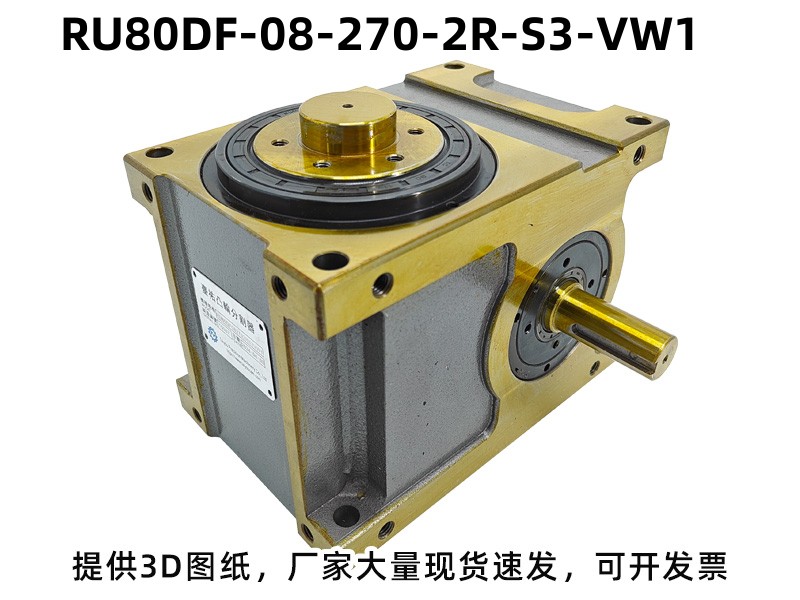

型号：RU80DF-08-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 80 | 入力轴和出力轴距离80mm |
| DF | DF型桌面式凸轮分割器 |
| 8 | 工位数量：8 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：8 工位
-
驱动角：270°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 330 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 350 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 32 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU80DF-08-270-2R-S3-VW1分割器广泛应用：高产能、多工序精细分工。应用：高速包装流水线、眼药水口服液灌装线、微型电机马达组装、光学镜头模组检测、医疗器械全自动组装、新能源小配件分度加工、端子连接器多工序装配 。
分割器型号常见选型问答
低温环境下分割器需要更换润滑油吗？
需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
分割器的间隙可以调整吗？
可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
如何判断凸轮分割器的惯量大小？
惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
DF型分割器的中空孔径标准是多少？
标准中空孔径15-50mm，可根据穿线、穿轴需求定制更大孔径。
DF型分割器可以用于旋转灌装设备吗？
适合，中空穿轴结构可直接对接灌装轴，集成度高，适配全自动旋转灌装生产线。
