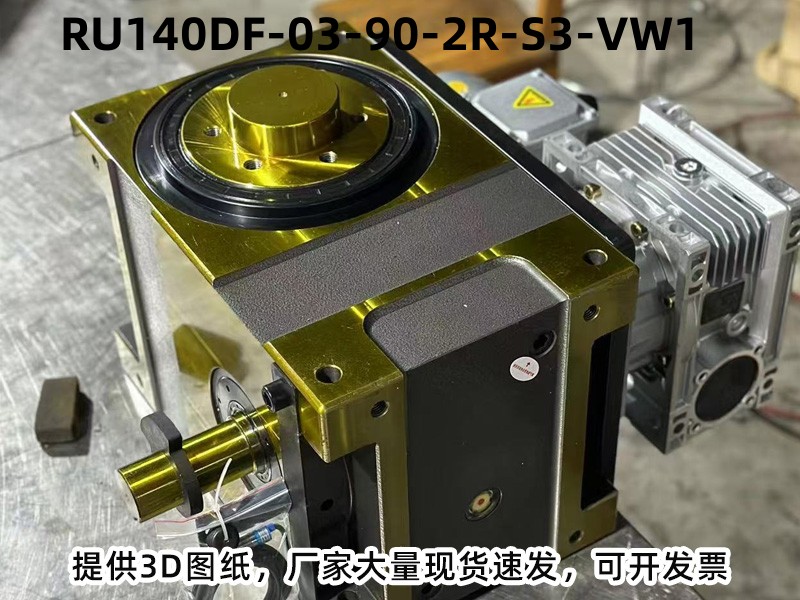

型号全称
型号：RU140DF-03-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 140 | 入力轴和出力轴距离140mm |
| DF | DF型桌面式凸轮分割器 |
| 3 | 工位数量：3 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：3 工位
-
驱动角：90°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 760 |
| 出力轴容许轴向负荷 | C2 | kgf | 1000 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 710 |
| 入力轴最大扭矩 | C5 | kgf-m | 100 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.11 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 90 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU140DF-03-90-2R-S3-VW1分割器广泛应用：上料-加工-下料三段标准流程。应用：三工位组装转盘机、超声波焊接机、五金铆压检测下料一体机、塑胶件打磨分选设备、小型日化件装配机、电子元件分拣设备 。
分割器型号常见选型问答
调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。
如何判断分割器是否需要维修？
出现定位不准、噪音异常、漏油、转动卡顿等情况时，说明设备需要检修维护。
分割器的定位精度能满足精密自动化场景吗？
标准定位精度为±30角秒，高精密款可做到±15角秒，运转平稳无抖动，完全适配光学检测、微型电机组装等精密分度场景。
DF型分割器的质保期是多久？
整机质保1年，核心凸轮、滚子部件质保2年，终身提供技术支持。
DF型分割器的安装需要注意什么？
安装时需保证输入轴、输出轴同心度，避免偏心导致设备抖动、磨损，固定螺栓需拧紧，防止运行中松动。
