型号全称

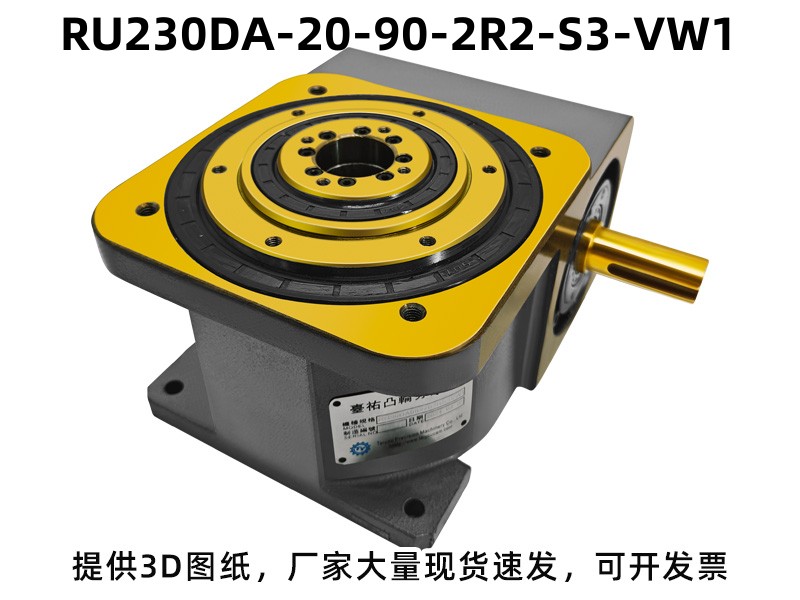

型号：RU230DA-20-90-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 230 | 入力轴和出力轴距离230mm |
| DA | DA型桌面式凸轮分割器 |
| 20 | 工位数量：20 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：20 工位
-
驱动角：90°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 2800 |
| 出力轴容许轴向负荷 | C2 | kgf | 1300 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 650 |
| 入力轴最大弯曲力矩 | C4 | kgf | 650 |
| 入力轴最大扭矩 | C5 | kgf-m | 80 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.136 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 285 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU230DA-20-90-2R2-S3-VW1分割器广泛应用：大型高产能圆盘流水线、多组同步作业。应用：食品高速分装包装线、日化大批量自动化装配、汽配精密小件规模化分度生产 。
分割器型号常见选型问答
如何判断分割器是否需要维修？
出现定位不准、噪音异常、漏油、转动卡顿等情况时，说明设备需要检修维护。
DA型与DT型分割器的核心区别是什么？
DA型箱体更薄，结构类似DT，中间有固定盘且不转动；DT承载圆盘接触面、螺丝孔安装直径更大、机身更矮，负载能力更强。
分割器的使用寿命大概是多久？
正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
分割器运行时出现噪音大是什么原因？
大概率是润滑油不足、凸轮或滚子磨损，或安装时同心度不够，需检查油位、磨损情况，调整安装精度。
DA型桌面分割器的工位数量可以随意更改吗？
不可以随意更改，DA型为固定工位标准机型，固定工位需对应专属型号，如需调整工位，需更换对应规格的分割器。
