型号全称

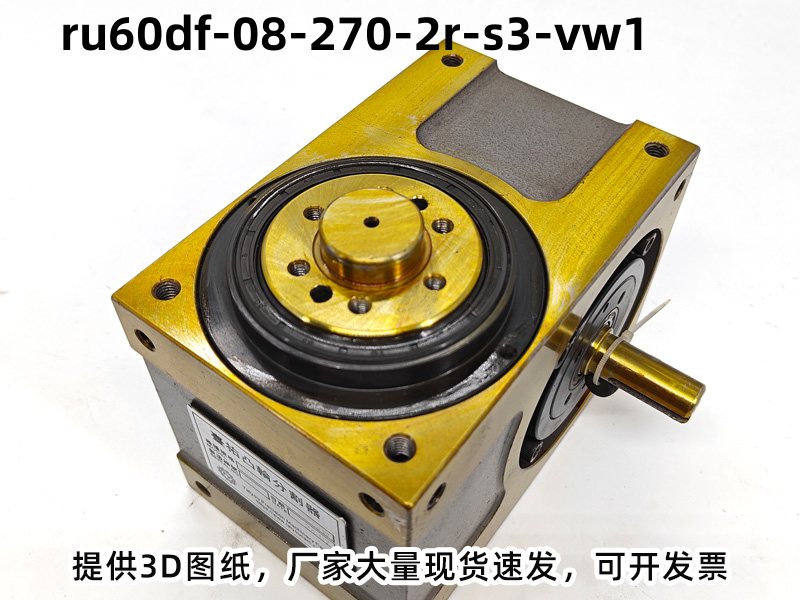

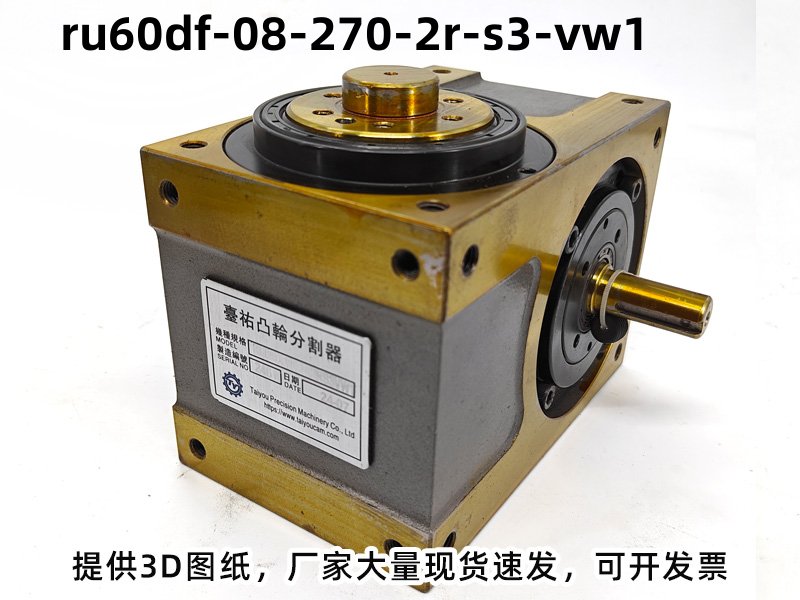

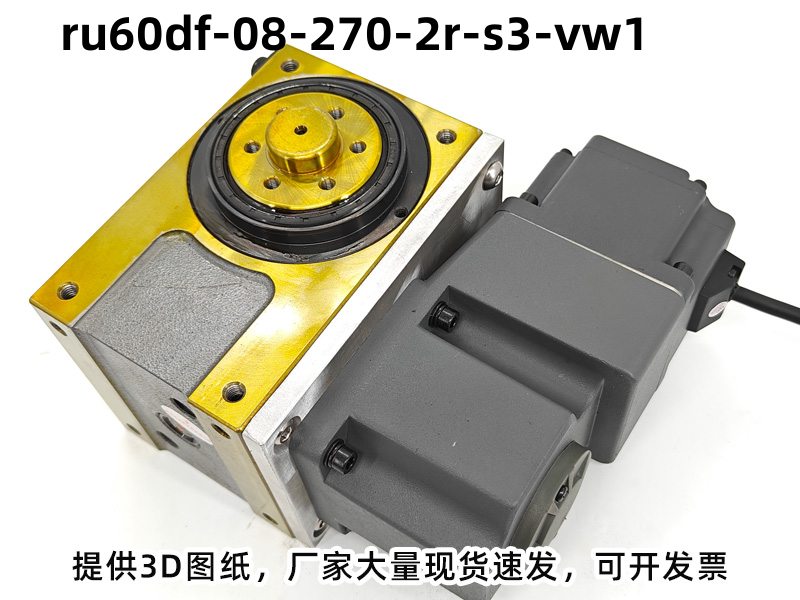

型号：RU60DF-08-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DF | DF型桌面式凸轮分割器 |
| 8 | 工位数量：8 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型凸缘型分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：8 工位
-
驱动角：270°
-
结构形式：DF型凸缘型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DF-08-270-2R-S3-VW1分割器广泛应用：高产能、多工序精细分工。应用：八工位智能手表组装线、八工位TWS耳机自动化产线、八工位手机摄像头模组组装机、八工位继电器全自动生产线、八工位光模块耦合封装机 。
分割器型号常见选型问答
Q：分割器的转速最高可以达到多少？
A：常规型号最高转速可达2000r/min，高速款可适配高速自动化生产线的分度需求。
Q：DF型凸缘分割器的中空结构有什么好处？
A：中空设计可穿线缆、气管，避免旋转缠绕，节省设备内部空间，使结构更紧凑。
Q：分割器固定工位的工作原理是什么？
A：入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1，停止位由机械结构定死。
Q：分割器的负载能力如何选择？
A：需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，避免超载使用。
Q：DF型分割器出轴端可以安装同步带轮吗？
A：可以，但要控制同步带的张紧力在合理范围内，避免轴承受过大径向力。
