型号全称

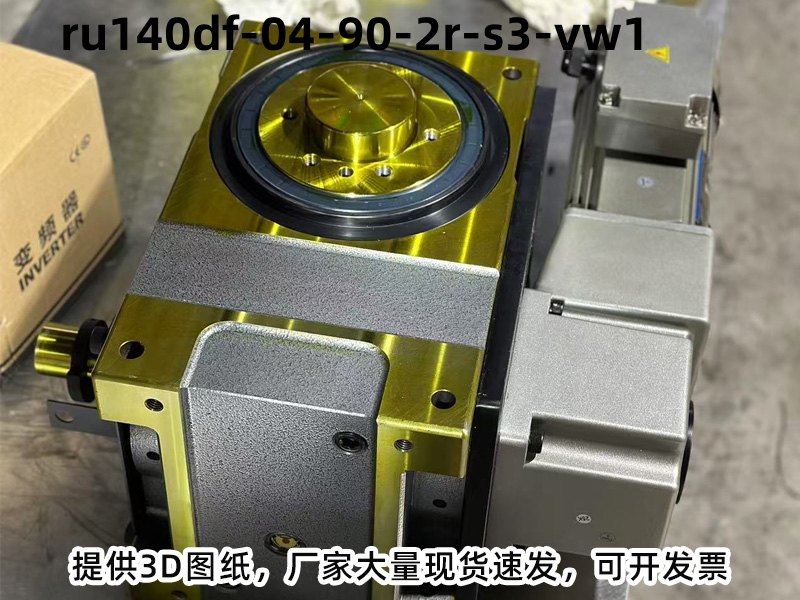

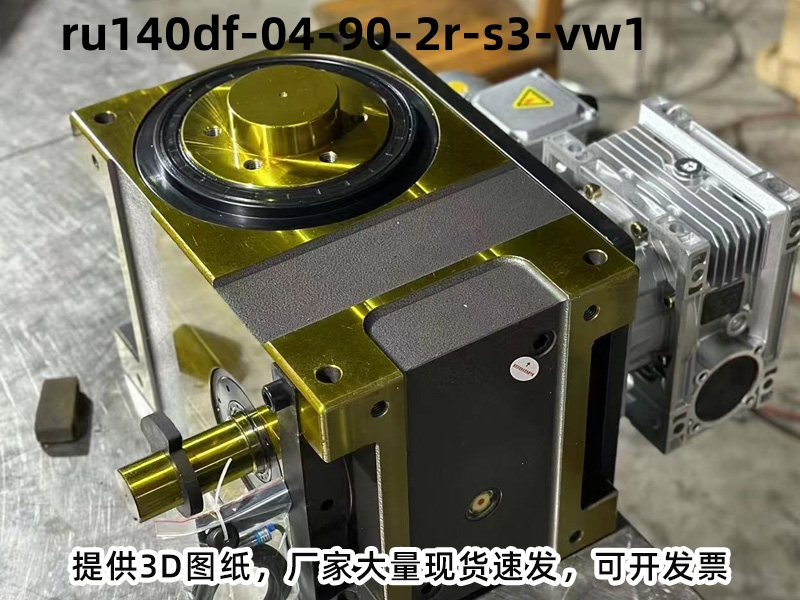

型号：RU140DF-04-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 140 | 入力轴和出力轴距离140mm |
| DF | DF型桌面式凸轮分割器 |
| 4 | 工位数量：4 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型凸缘型分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：4 工位
-
驱动角：90°
-
结构形式：DF型凸缘型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 760 |
| 出力轴容许轴向负荷 | C2 | kgf | 1000 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 710 |
| 入力轴最大扭矩 | C5 | kgf-m | 100 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.11 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 90 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU140DF-04-90-2R-S3-VW1分割器广泛应用：上料-组装-检测-下料，通用最常用。应用：四工位自动锁螺丝机、四工位自动焊锡机、四工位气密检测机、四工位自动贴膜机、四工位O型圈组装检测机、四工位电池极耳焊接机 。
分割器型号常见选型问答
Q：低温环境下分割器需要更换润滑油吗？
A：需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
Q：DF型分割器怎么选型？
A：根据工位数、圆盘直径和重量、转速、使用环境等参数，对照产品选型手册匹配型号。
Q：凸轮分割器可以水平安装使用吗？
A：可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
Q：DF型分割器与DFH型的区别？
A：DF型为实心轴，DFH型为中空法兰型，DFH的负载能力略高于同规格DF型。
Q：如何判断凸轮分割器的惯量大小？
A：惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
