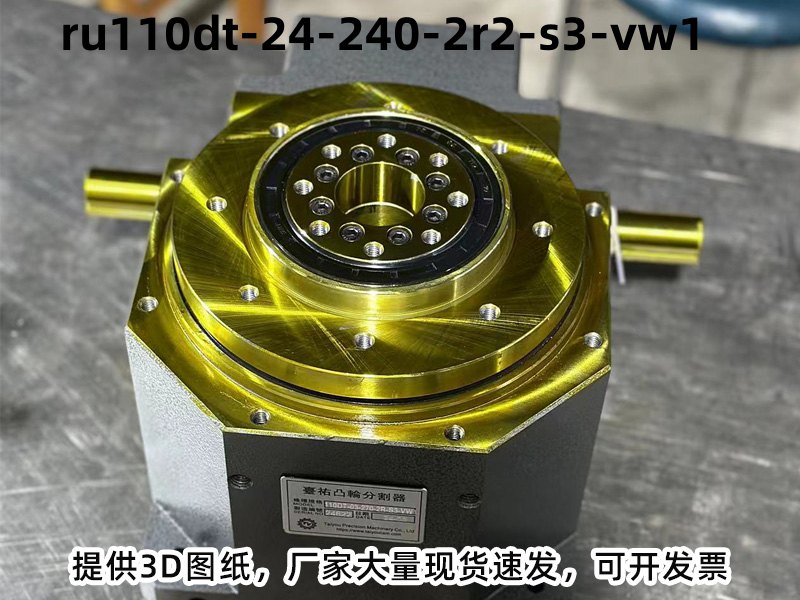

型号全称
型号：RU110DT-24-240-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 110 | 入力轴和出力轴距离110mm |
| DT | DT型桌面式凸轮分割器 |
| 24 | 工位数量：24 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |

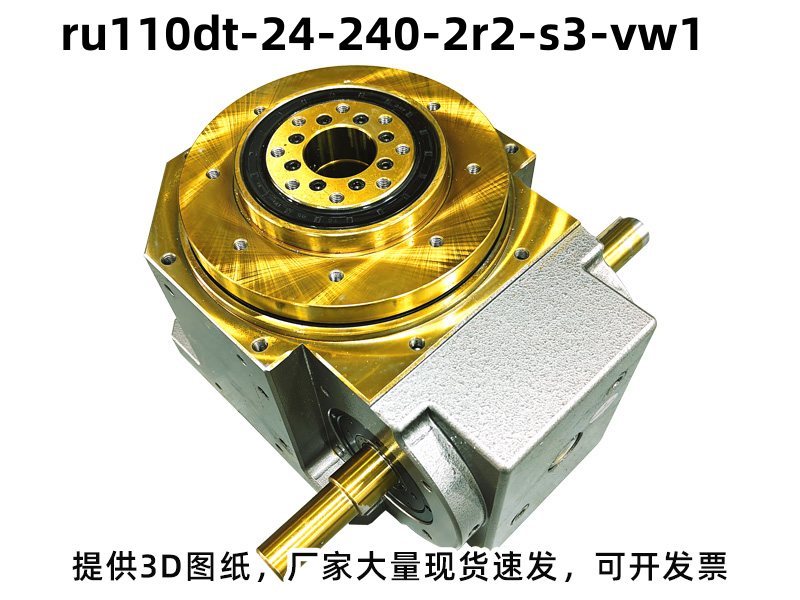

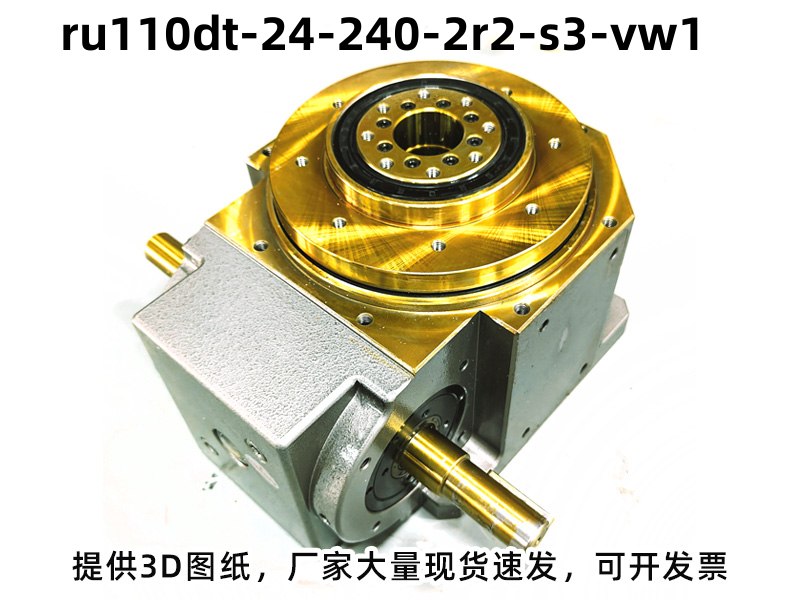

产品基本参数
-
产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：24 工位
-
驱动角：240°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 860 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 300 |
| 入力轴最大弯曲力矩 | C4 | kgf | 250 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.01 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 50 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU110DT-24-240-2R2-S3-VW1分割器广泛应用：超大型圆盘、超多工位同步分工、超高产能。应用：二十四工位汽车ABS电磁阀全自动组装线、二十四工位智能电表全工序校验线、二十四工位光模块全自动耦合对光封装线 。
分割器型号常见选型问答
Q：凸轮分割器的透气螺丝该如何使用？
A：分割器安装完成后，需拆掉白色十字透气螺丝，用于释放设备长期运行时内部产生的憋气，避免内部压力过大损坏部件。
Q：DT型分割器的核心优势是什么？
A：核心优势是平台面积大、承载能力强，适合直接在平台上放置工装、工件，无需额外安装支架。
Q：凸轮分割器可以水平安装使用吗？
A：可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
Q：凸轮分割器的核心材质和精度有什么标准？
A：外壳采用HT200回火处理，轴件用45碳结钢调质高频处理，凸轮为20CrMoTi渗碳淬火全磨削（碳层1.2mm，硬度HRC58-62），标准定位精度±30角秒。
Q：DT型分割器出现过载保护吗？
A：分割器自身无过载保护装置，建议在电机端加装扭矩限制器或变频器过载保护。
