型号全称

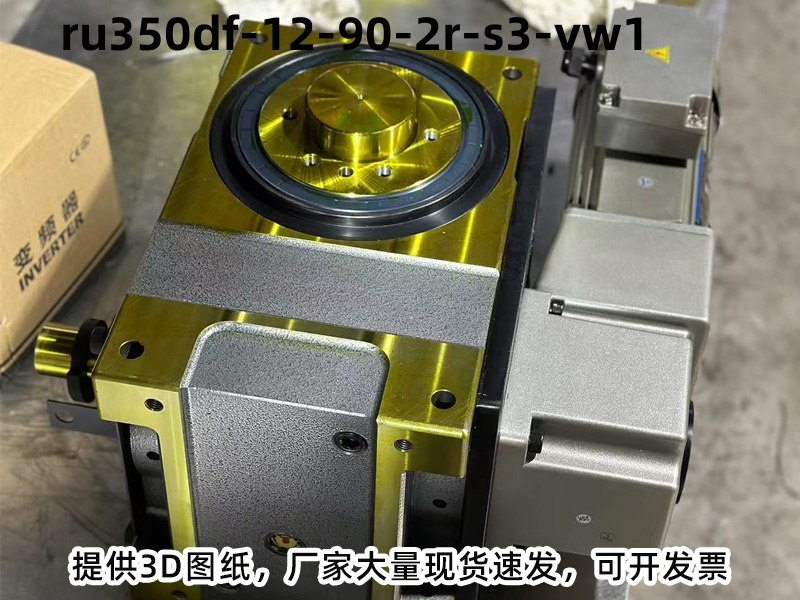

型号：RU350DF-12-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 350 | 入力轴和出力轴距离350mm |
| DF | DF型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型凸缘型分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：90°
-
结构形式：DF型凸缘型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 4400 |
| 出力轴容许轴向负荷 | C2 | kgf | 5500 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 2020 |
| 入力轴最大弯曲力矩 | C4 | kgf | 4400 |
| 入力轴最大扭矩 | C5 | kgf-m | 1350 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 9.23 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 1400 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU350DF-12-90-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：十二工位汽车大灯LED模组组装线、十二工位高端连接器全自动插针成型检测线、十二工位胰岛素泵精密组装线 。
分割器型号常见选型问答
Q：DF型分割器多久更换一次润滑油？
A：首次运行500小时后更换，之后每2000小时或6个月更换一次，以先到为准。
Q：低温环境下分割器需要更换润滑油吗？
A：需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
Q：凸轮分割器可以水平安装使用吗？
A：可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
Q：凸轮分割器的透气螺丝该如何使用？
A：分割器安装完成后，需拆掉白色十字透气螺丝，用于释放设备长期运行时内部产生的憋气，避免内部压力过大损坏部件。
Q：DF型分割器运行时突然卡死怎么办？
A：立即停机断电，检查是否有异物卡入、凸轮滚子损坏、或机械结构变形。
