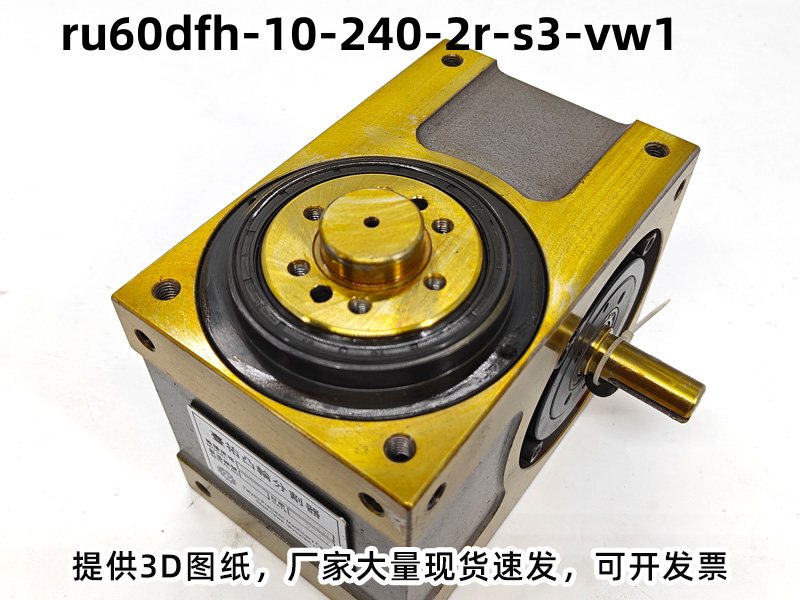

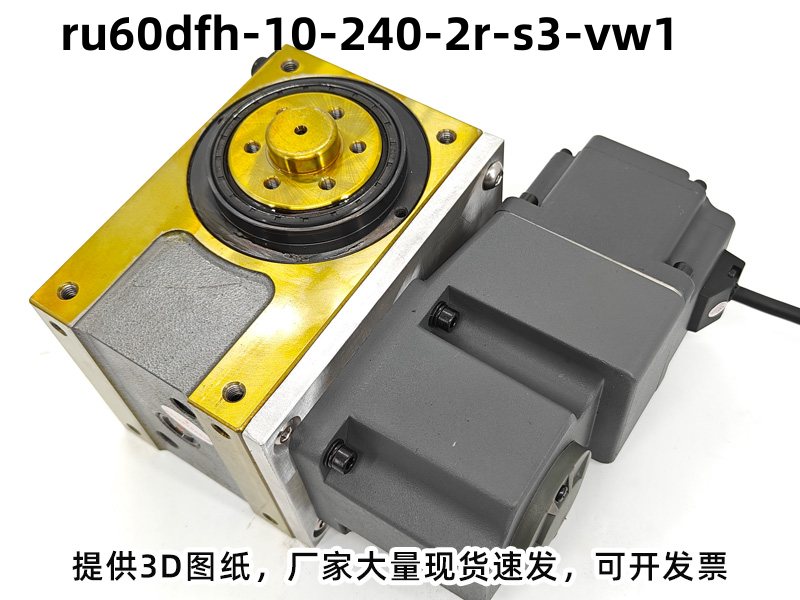

型号全称
型号：RU60DFH-10-240-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 60 | 入力轴和出力轴距离60mm |
| DFH | DFH型桌面式凸轮分割器 |
| 10 | 工位数量：10 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型中空法兰型分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：10 工位
-
驱动角：240°
-
结构形式：DFH型中空法兰型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 140 |
| 出力轴容许轴向负荷 | C2 | kgf | 142 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 100 |
| 入力轴最大弯曲力矩 | C4 | kgf | 150 |
| 入力轴最大扭矩 | C5 | kgf-m | 6 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 13 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU60DFH-10-240-2R-S3-VW1分割器广泛应用：超高产能、多道复杂连续工序。应用：十工位锂电池全自动注液封装线、十工位汽车传感器组装测试线、十工位胰岛素笔全自动组装线、十工位微型轴承全自动合套铆压机 。
分割器型号常见选型问答
Q：DFH型分割器的最大转速受什么限制？
A：受工位数、圆盘惯量、凸轮曲线和轴承极限转速共同影响，需综合校核。
Q：分割器运行时出现抖动现象怎么解决？
A：检查安装同心度、固定螺栓是否松动，同时确认负载是否超载，调整后可消除抖动问题。
Q：分割器的凸轮和滚子质保多久？
A：核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
Q：DFH型分割器出力法兰可以连接转台吗？
A：可以，出力法兰通过螺栓直接连接转台底面，安装简单可靠。
Q：分割器的间隙可以调整吗？
A：可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。

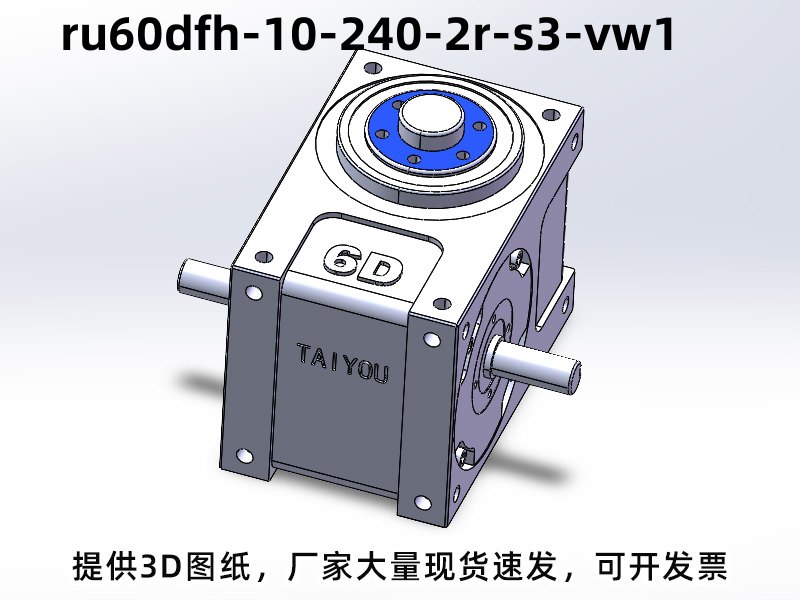

产品图纸
