型号全称

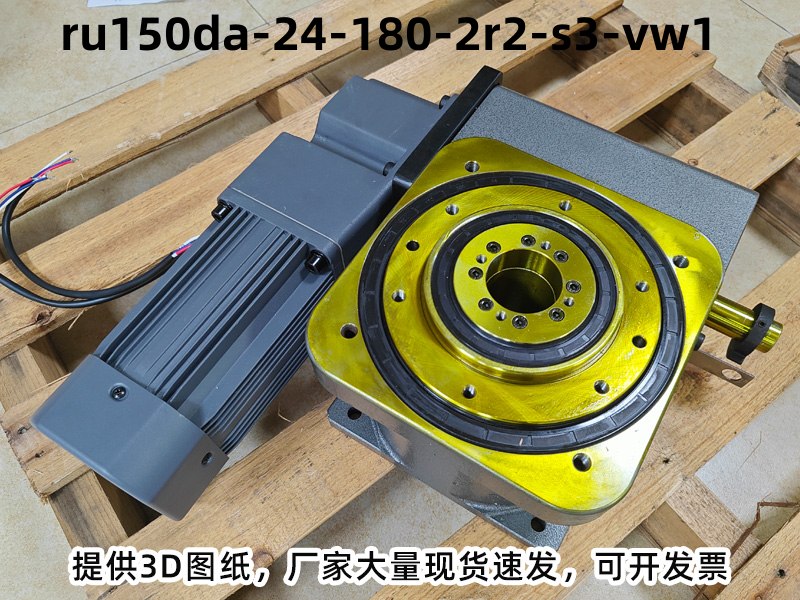

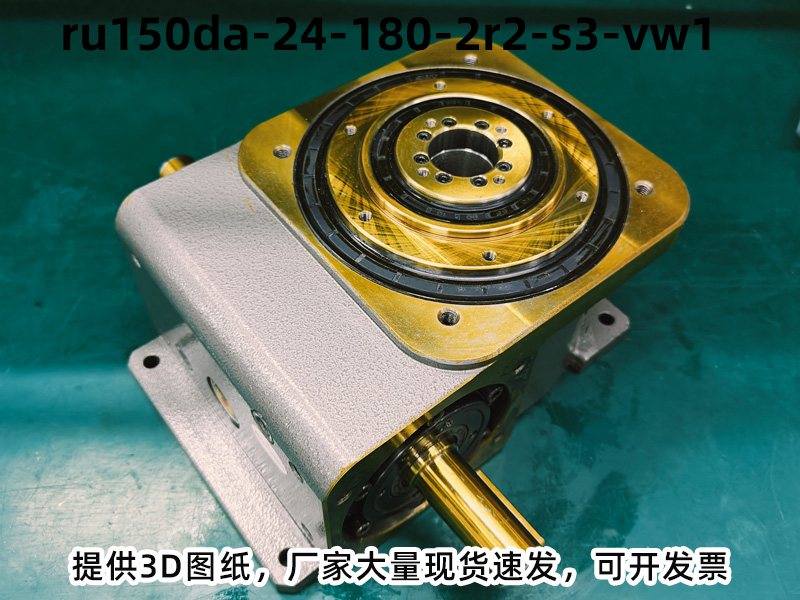

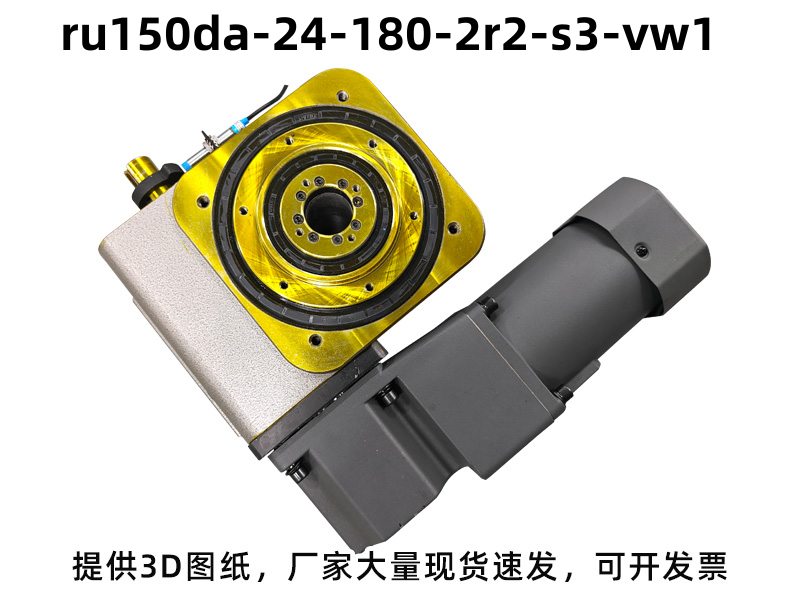

型号：RU150DA-24-180-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 150 | 入力轴和出力轴距离150mm |
| DA | DA型桌面式凸轮分割器 |
| 24 | 工位数量：24 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：24 工位
-
驱动角：180°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1200 |
| 出力轴容许轴向负荷 | C2 | kgf | 700 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 410 |
| 入力轴最大弯曲力矩 | C4 | kgf | 410 |
| 入力轴最大扭矩 | C5 | kgf-m | 40 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.02 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 86 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU150DA-24-180-2R2-S3-VW1分割器广泛应用：超大型圆盘、超多工位同步分工、超高产能。应用：二十四工位汽车ABS电磁阀全自动组装线、二十四工位智能电表全工序校验线、二十四工位光模块全自动耦合对光封装线 。
分割器型号常见选型问答
Q：低温环境下分割器需要更换润滑油吗？
A：需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
Q：DA型分割器耐高温吗？
A：标准工作温度-10°C至80°C，超80°C需选用耐高温油封和润滑油，或加装散热装置。
Q：DA型分割器适配多大功率的电机？
A：常规适配400W-750W伺服电机或步进电机，具体可根据DA型分割器转速、负载大小匹配。
Q：分割器需要定期润滑保养吗？
A：需要，建议每运行2000小时加注一次专用润滑油，定期检查油位，避免干磨损坏凸轮和滚子结构。
Q：全自动设备上必须使用分割器吗？
A：间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
