型号全称
型号：RU250DT-04-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 250 | 入力轴和出力轴距离250mm |
| DT | DT型桌面式凸轮分割器 |
| 4 | 工位数量：4 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-

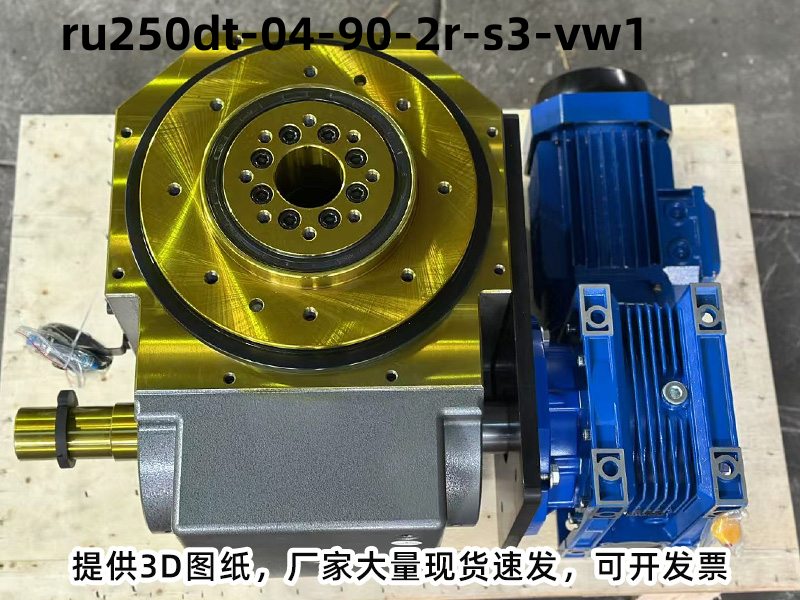

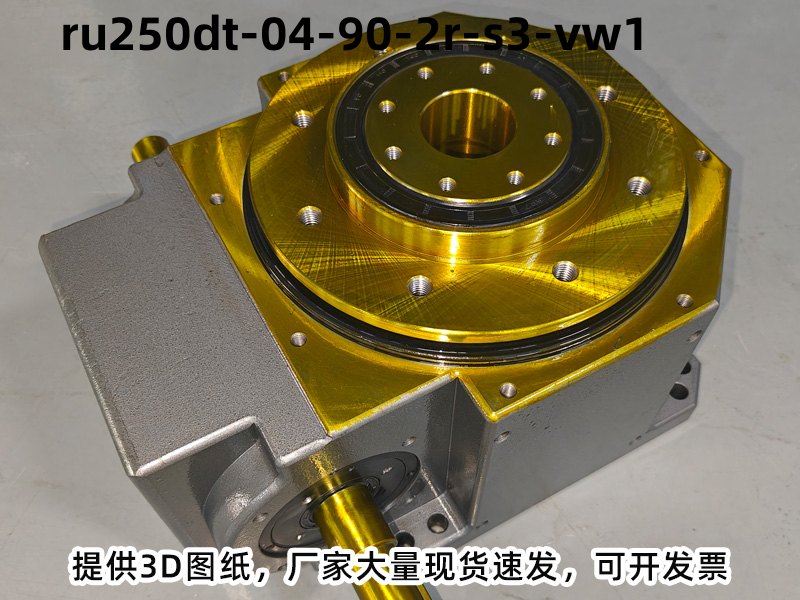

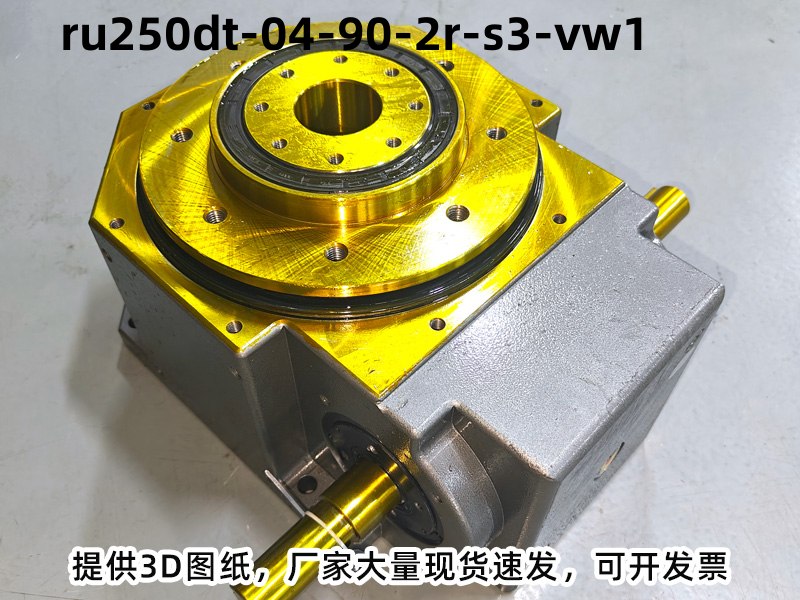

产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：4 工位
-
驱动角：90°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 2500 |
| 出力轴容许轴向负荷 | C2 | kgf | 1800 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1900 |
| 入力轴最大弯曲力矩 | C4 | kgf | 2250 |
| 入力轴最大扭矩 | C5 | kgf-m | 670 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.86 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 500 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU250DT-04-90-2R-S3-VW1分割器广泛应用：上料-组装-检测-下料，通用最常用。应用：四工位自动锁螺丝机、四工位自动焊锡机、四工位气密检测机、四工位自动贴膜机、四工位O型圈组装检测机、四工位电池极耳焊接机 。
分割器型号常见选型问答
Q：分割器的定位精度能满足精密自动化场景吗？
A：标准定位精度为±30角秒，高精密款可做到±15角秒，运转平稳无抖动，完全适配光学检测、微型电机组装等精密分度场景。
Q：DT型分割器安装底座有什么要求？
A：建议采用焊接钢架或铸造底座，需保证足够的刚性和水平度，防止运转时产生振动。
Q：分割器运行时出现抖动现象怎么解决？
A：检查安装同心度、固定螺栓是否松动，同时确认负载是否超载，调整后可消除抖动问题。
Q：DT型分割器最大能承载多大圆盘？
A：DT型最大可承载直径2000mm以上的圆盘，具体需根据圆盘重量、转速和工位布局校核。
Q：分割器的使用寿命大概是多久？
A：正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
