型号全称

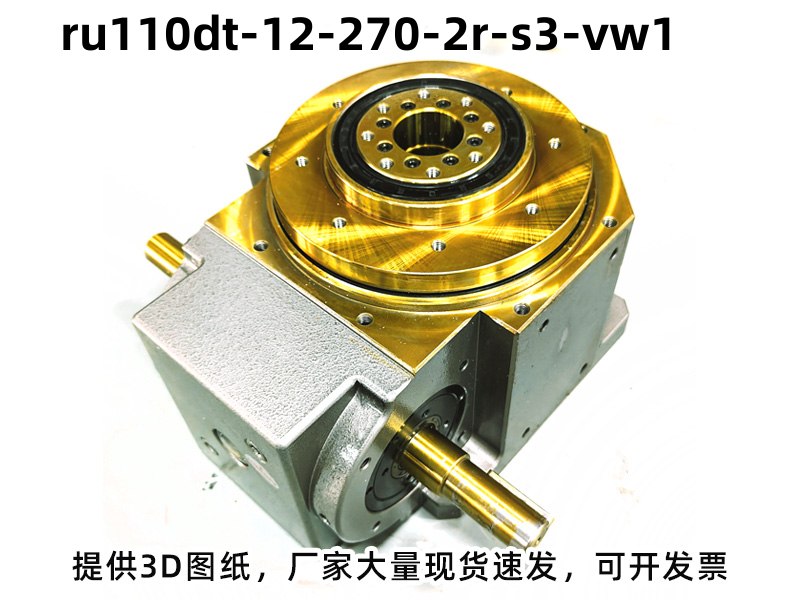

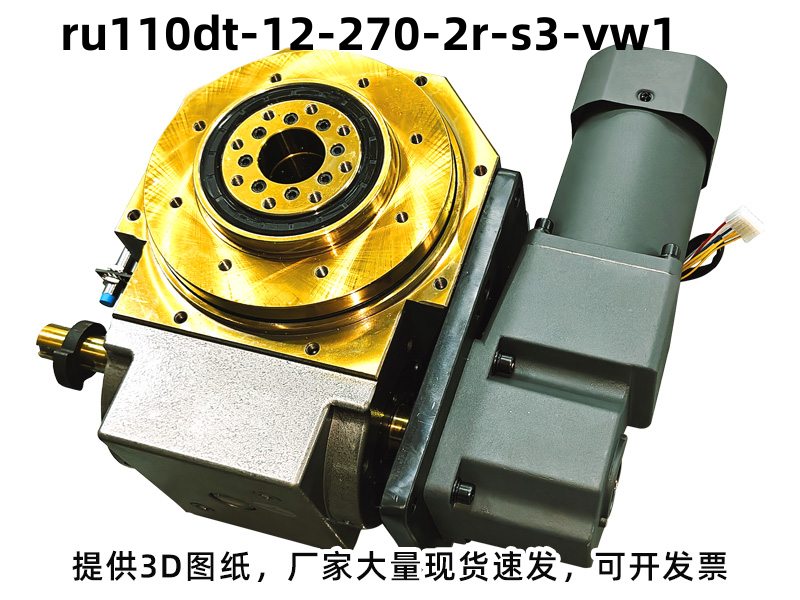

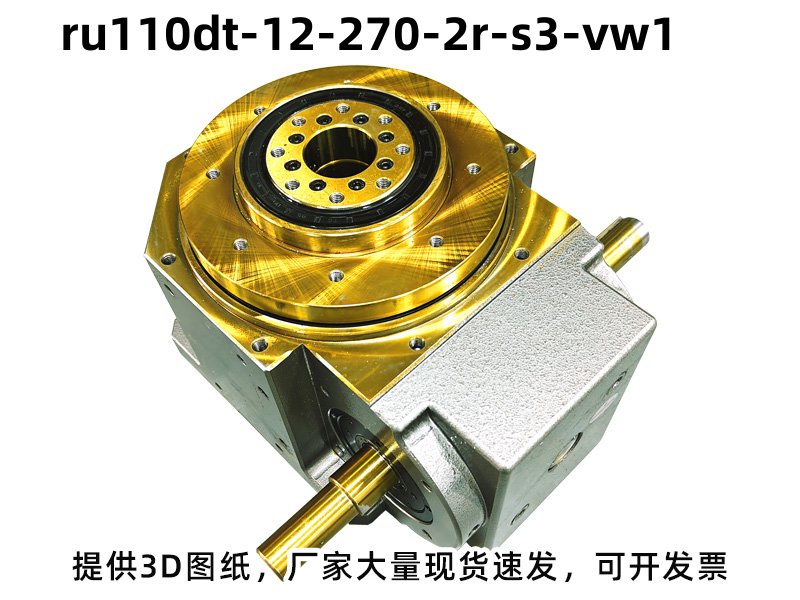

型号：RU110DT-12-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 110 | 入力轴和出力轴距离110mm |
| DT | DT型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：270°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 860 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 300 |
| 入力轴最大弯曲力矩 | C4 | kgf | 250 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.01 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 50 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU110DT-12-270-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：十二工位汽车大灯LED模组组装线、十二工位高端连接器全自动插针成型检测线、十二工位胰岛素泵精密组装线 。
分割器型号常见选型问答
Q：分割器的间隙可以调整吗？
A：可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
Q：DT型分割器可以配合机器人使用吗？
A：可以，DT型平台分割器常配合六轴机器人或SCARA机器人组成自动化工作站。
Q：分割器的凸轮和滚子质保多久？
A：核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
Q：分割器的负载能力如何选择？
A：需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，避免超载使用。
Q：DT型分割器的核心优势是什么？
A：核心优势是平台面积大、承载能力强，适合直接在平台上放置工装、工件，无需额外安装支架。
