型号全称

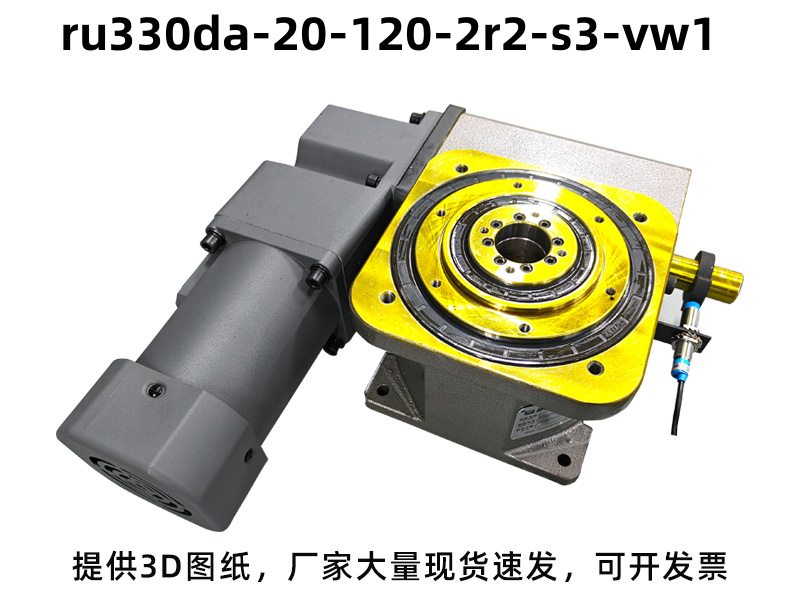

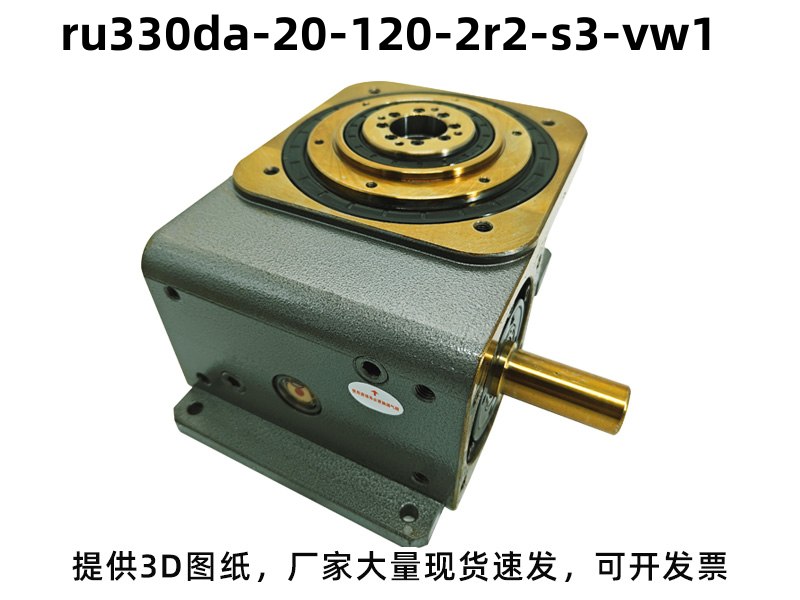

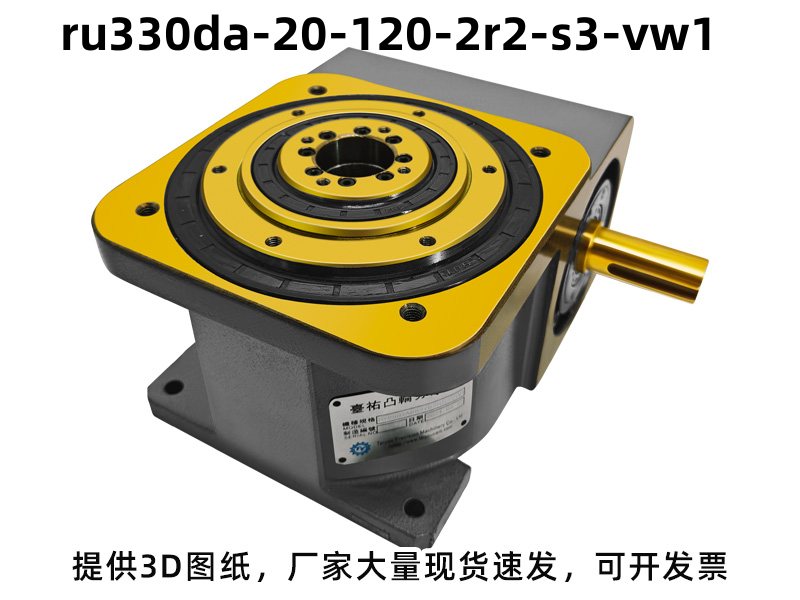

型号：RU330DA-20-120-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 330 | 入力轴和出力轴距离330mm |
| DA | DA型桌面式凸轮分割器 |
| 20 | 工位数量：20 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：20 工位
-
驱动角：120°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 3560 |
| 出力轴容许轴向负荷 | C2 | kgf | 3430 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1880 |
| 入力轴最大弯曲力矩 | C4 | kgf | 2150 |
| 入力轴最大扭矩 | C5 | kgf-m | 650 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.71 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 1000 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU330DA-20-120-2R2-S3-VW1分割器广泛应用：大型高产能圆盘流水线、多组同步作业。应用：二十工位汽车ECU全自动组装测试线、二十工位工业传感器标定老化线、二十工位微型减速电机综合性能测试线 。
分割器型号常见选型问答
Q：分割器的使用寿命大概是多久？
A：正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
Q：分割器的定位精度能满足精密自动化场景吗？
A：标准定位精度为±30角秒，高精密款可做到±15角秒，运转平稳无抖动，完全适配光学检测、微型电机组装等精密分度场景。
Q：DA型分割器的外形尺寸图在哪里可以获得？
A：可联系台祐精密获取详细CAD图纸，或登录官网下载对应型号的PDF产品手册。
Q：DA型分割器能否实现不等分角度？
A：标准DA型为等分角度设计，不等分角度需求可联系厂家进行非标定制。
Q：分割器运行时出现噪音大是什么原因？
A：大概率是润滑油不足、凸轮或滚子磨损，或安装时同心度不够，需检查油位、磨损情况，调整安装精度。
