型号全称

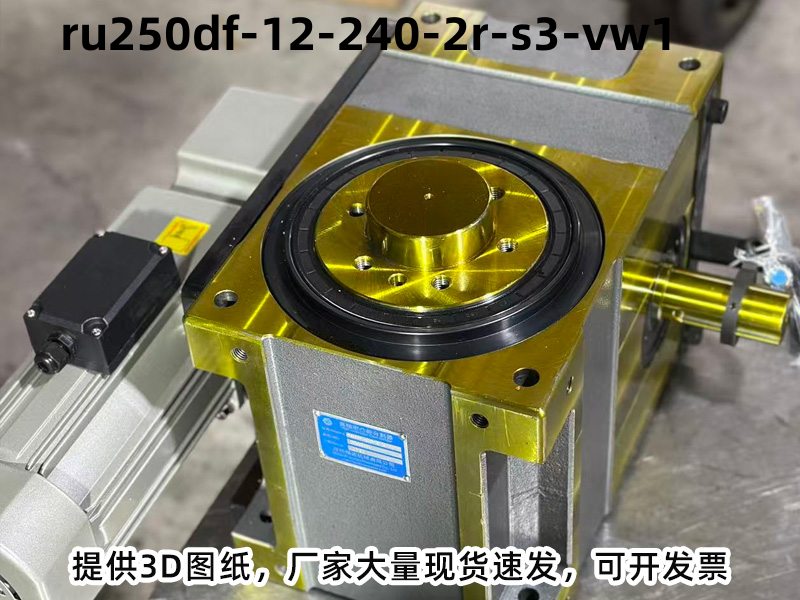

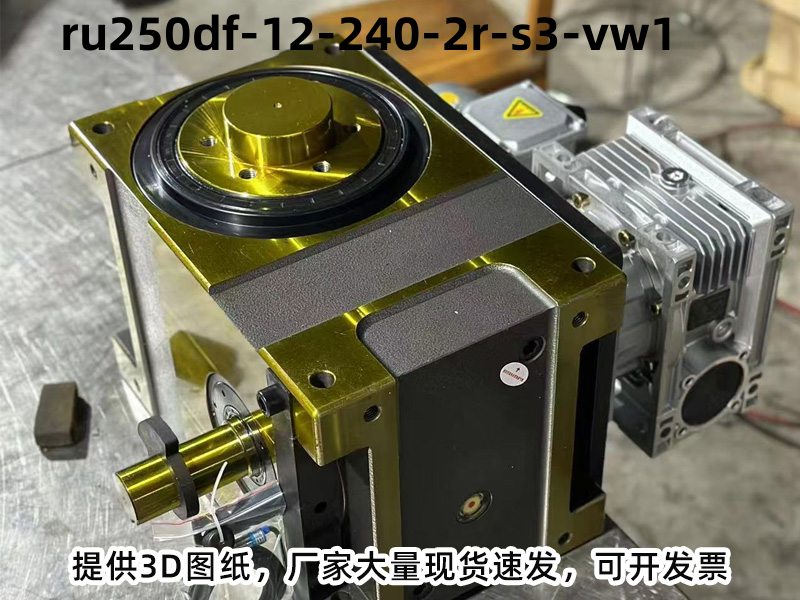

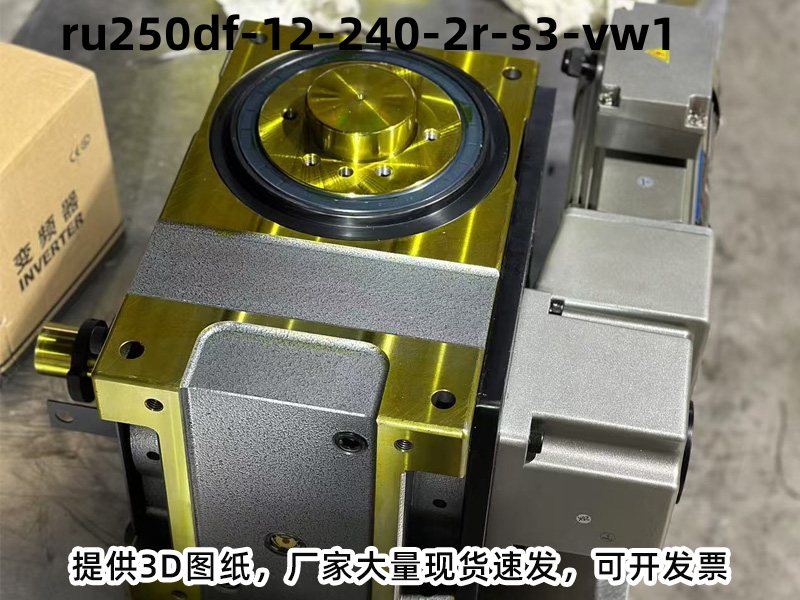

型号：RU250DF-12-240-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 250 | 入力轴和出力轴距离250mm |
| DF | DF型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型凸缘型分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：240°
-
结构形式：DF型凸缘型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 3200 |
| 出力轴容许轴向负荷 | C2 | kgf | 4150 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 3800 |
| 入力轴最大扭矩 | C5 | kgf-m | 780 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.98 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 685 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU250DF-12-240-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：十二工位汽车大灯LED模组组装线、十二工位高端连接器全自动插针成型检测线、十二工位胰岛素泵精密组装线 。
分割器型号常见选型问答
Q：分割器的转速最高可以达到多少？
A：常规型号最高转速可达2000r/min，高速款可适配高速自动化生产线的分度需求。
Q：DF型分割器多久更换一次润滑油？
A：首次运行500小时后更换，之后每2000小时或6个月更换一次，以先到为准。
Q：DF型分割器需要磨合期吗？
A：新机建议空载磨合运行2-4小时，磨合后检查运行状态和温度，确认正常后加载。
Q：分割器的凸轮和滚子质保多久？
A：核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
Q：全自动设备上必须使用分割器吗？
A：间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
