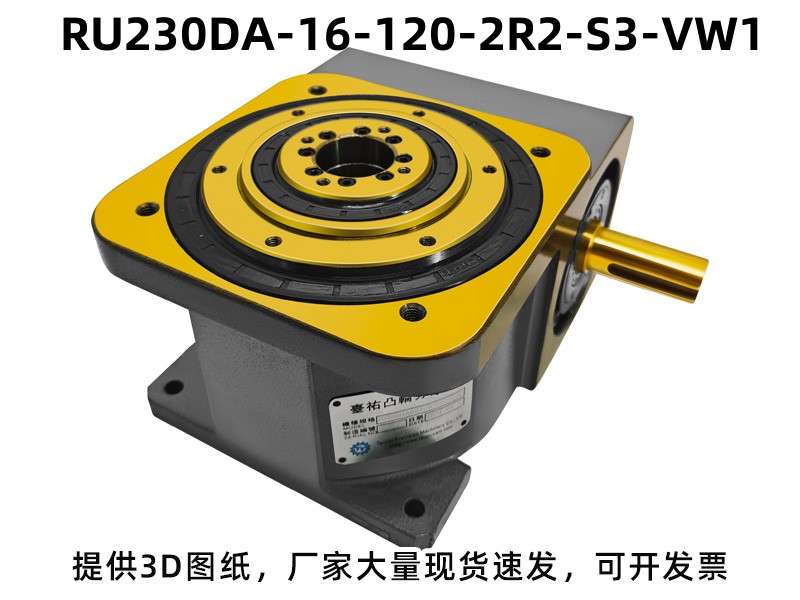

型号全称
型号：RU230DA-16-120-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 230 | 入力轴和出力轴距离230mm |
| DA | DA型桌面式凸轮分割器 |
| 16 | 工位数量：16 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：16 工位
-
驱动角：120°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 2800 |
| 出力轴容许轴向负荷 | C2 | kgf | 1300 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 650 |
| 入力轴最大弯曲力矩 | C4 | kgf | 650 |
| 入力轴最大扭矩 | C5 | kgf-m | 80 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.136 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 285 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU230DA-16-120-2R2-S3-VW1分割器广泛应用：超大产能、超多工序、微型精密零件。应用：微型电子元件高速分选摆盘、精密五金批量分度加工、针管输液类医疗配件全流程产线、小型精密马达全自动组装 。
分割器型号常见选型问答
DA型分割器的出力轴是什么结构？
出力轴为实心轴结构，搭配固定平台，承重稳定，定位精度高。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
凸轮分割器选型需提供哪些转盘机相关资料？
需提供5点核心资料：圆盘直径（mm）、整体重量（kg）、每分钟转速、分等份数、圆盘立装/平装方式。
分割器固定工位的工作原理是什么？
入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1（入力轴转270°运转、90°停顿），停止位由机械结构定死。
DA型分割器和普通间歇机构比优势在哪？
定位精度更高、无间隙、寿命更长、无需维护，综合性价比远高于普通间歇机构。

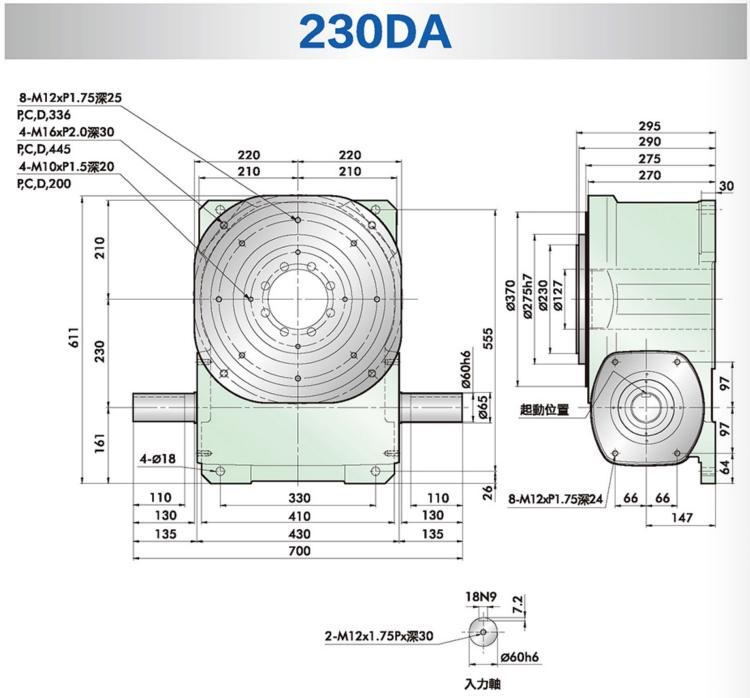

产品图纸
