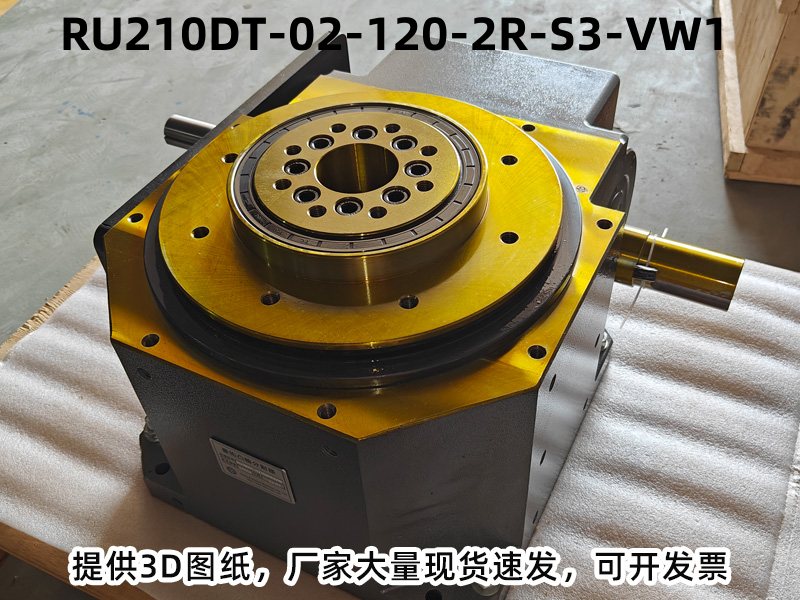

型号全称
型号：RU210DT-02-120-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 210 | 入力轴和出力轴距离210mm |
| DT | DT型桌面式凸轮分割器 |
| 2 | 工位数量：2 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |

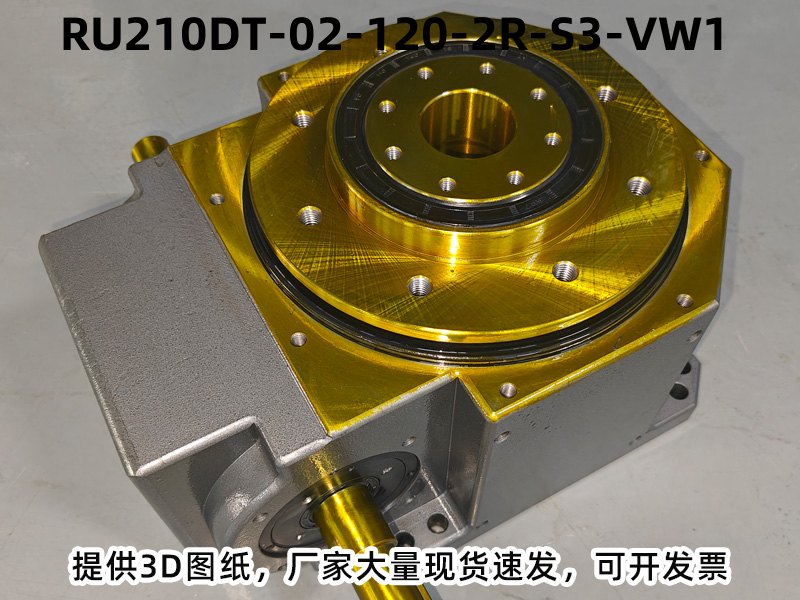

产品基本参数
-
产品类型：DT型桌面凸轮分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：2 工位
-
驱动角：120°
-
结构形式：DT型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm

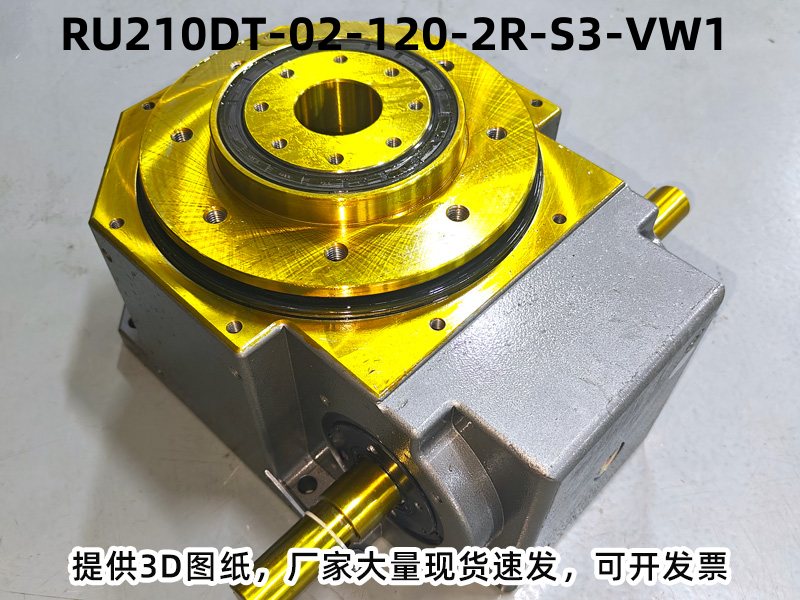

技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1950 |
| 出力轴容许轴向负荷 | C2 | kgf | 1520 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1570 |
| 入力轴最大弯曲力矩 | C4 | kgf | 1130 |
| 入力轴最大扭矩 | C5 | kgf-m | 460 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.62 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 450 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU210DT-02-120-2R-S3-VW1分割器广泛应用：两位置交替、翻面、简易上下料、单工序轮换。应用：自动化两工位转盘机、双面贴标机、产品翻面工装、两工位激光打标机、简易冲压上下料机、小型封口灌装机、流水线双向切换工位 。
分割器型号常见选型问答
分割器固定工位的工作原理是什么？
入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1（入力轴转270°运转、90°停顿），停止位由机械结构定死。
分割器需要定期润滑保养吗？
需要，建议每运行2000小时加注一次专用润滑油，定期检查油位，避免干磨损坏凸轮和滚子结构。
DT型分割器的机身材质有什么优势？
加厚铸铁机身，抗震性强、不变形，能承受重载冲击，保障长期运行精度。
调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。
DT型分割器的工位数量最多可达到多少？
常规工位可做到4-32工位，根据平台尺寸和型号规格而定，特殊工况可定制更多工位，满足多工序分工需求。
