型号全称

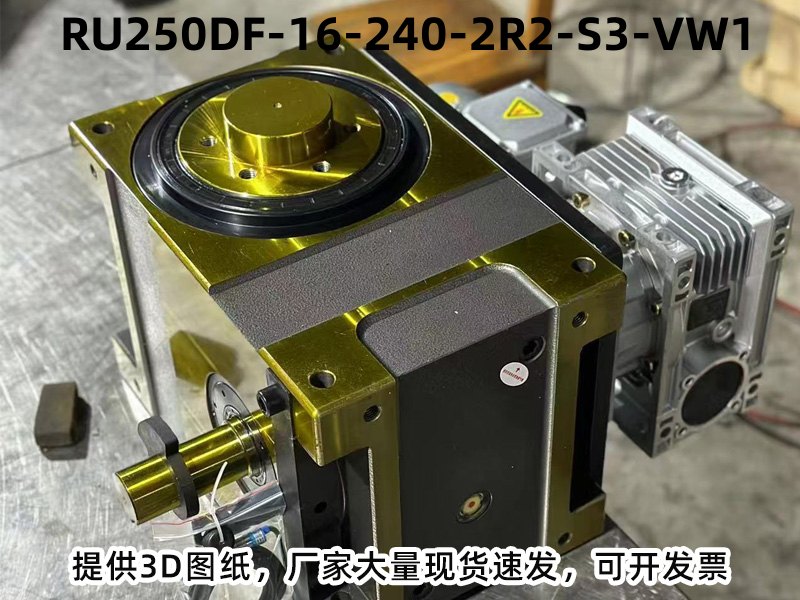

型号：RU250DF-16-240-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 250 | 入力轴和出力轴距离250mm |
| DF | DF型桌面式凸轮分割器 |
| 16 | 工位数量：16 工位 |
| 240 | 驱动角度：240度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：16 工位
-
驱动角：240°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 3200 |
| 出力轴容许轴向负荷 | C2 | kgf | 4150 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 3800 |
| 入力轴最大扭矩 | C5 | kgf-m | 780 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.98 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 685 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU250DF-16-240-2R2-S3-VW1分割器广泛应用：超大产能、超多工序、微型精密零件。应用：微型电子元件高速分选摆盘、精密五金批量分度加工、针管输液类医疗配件全流程产线、小型精密马达全自动组装 。
分割器型号常见选型问答
分割器运行时出现抖动现象怎么解决？
检查安装同心度、固定螺栓是否松动，同时确认负载是否超载，调整后可消除抖动问题。
DF型分割器的驱动角可以调整吗？
标准驱动角为90°或180°，支持定制不同驱动角，可根据设备间歇时间需求，调整驱动角度，适配不同工况。
凸轮分割器有固定工位和无工位之分吗？区别是什么？
有两种类型；固定工位不可更改，按机械结构定死；无工位需伺服控制，可任意角度停止（类似减速机），需配合PLC编程使用。
DF型与DS型分割器的核心区别是什么？
DF型六面可安装（立装、侧装、卧装），法兰高度、中心孔径可定制，中空随旋转；DS型为轴输出，可装链轮、摆臂，箱体大小与DF一致。
凸轮分割器的驱动角支持定制吗？
标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度，非标定制需提前和台祐工程师沟通工况需求。
产品图纸
工厂展示
