型号全称

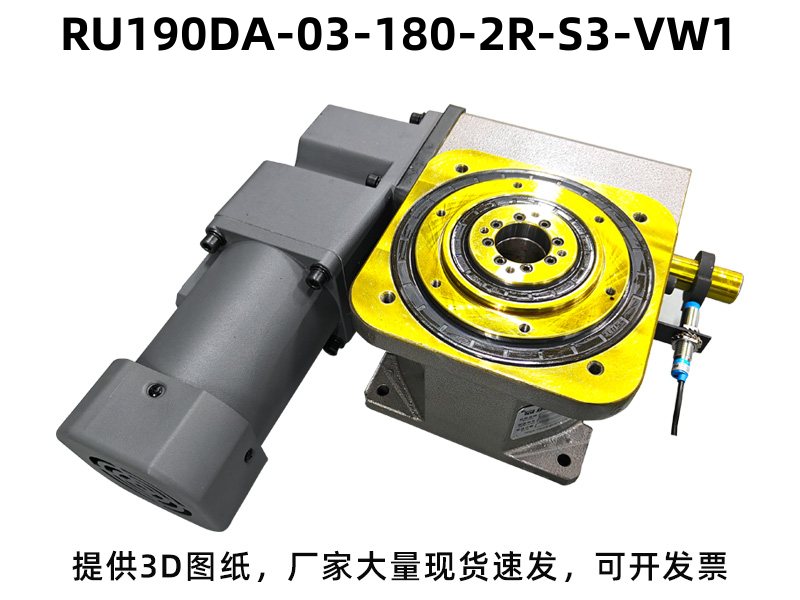

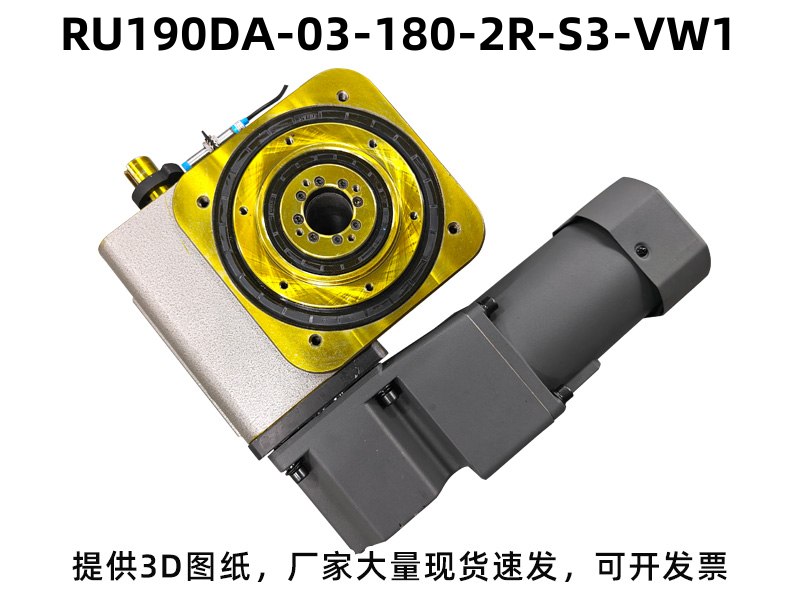

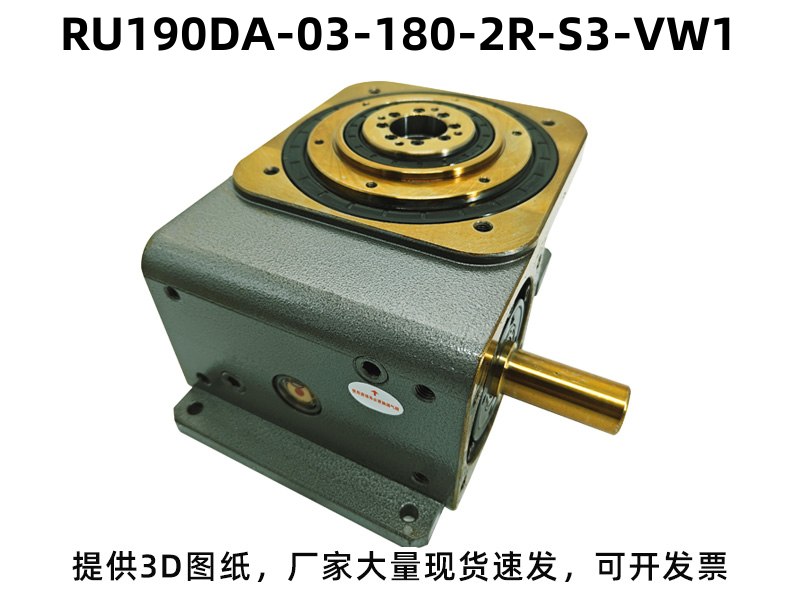

型号：RU190DA-03-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 190 | 入力轴和出力轴距离190mm |
| DA | DA型桌面式凸轮分割器 |
| 3 | 工位数量：3 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：3 工位
-
驱动角：180°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | - |
| 出力轴容许轴向负荷 | C2 | kgf | - |
| 出力轴容许力矩 | Ts | kgf-m | - |
| 入力轴容许径向负荷 | C3 | kgf | - |
| 入力轴最大弯曲力矩 | C4 | kgf | - |
| 入力轴最大扭矩 | C5 | kgf-m | - |
| 入力轴的GD²(注1) | C6 | kgf-m² | - |
| 定位分割精度 | - | sec. | - |
| 重量 | - | kg | - |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU190DA-03-180-2R-S3-VW1分割器广泛应用：上料-加工-下料三段标准流程。应用：三工位组装转盘机、超声波焊接机、五金铆压检测下料一体机、塑胶件打磨分选设备、小型日化件装配机、电子元件分拣设备 。
分割器型号常见选型问答
DA型分割器的维护重点是什么？
重点是定期加注长城牌润滑油，检查凸轮、滚子磨损情况，保持透气孔通畅，避免内部憋气。
凸轮分割器的核心材质和精度有什么标准？
外壳采用HT200回火处理，轴件用45碳结钢调质高频处理，凸轮为20CrMoTi渗碳淬火全磨削（碳层1.2mm，硬度HRC58-62），标准定位精度±30角秒。
DA型分割器的安装尺寸是行业标准的吗？
整机安装法兰、轴径、孔位均为行业通用标准尺寸，可直接替换同规格其他品牌的DA型分割器，无需修改安装工位。
分割器的间隙可以调整吗？
可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
产品图纸
工厂展示
