型号全称

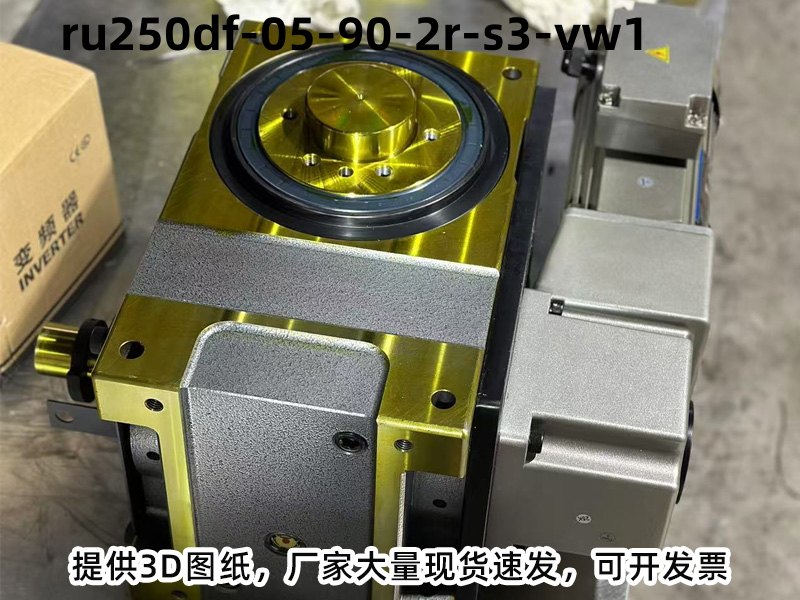

型号：RU250DF-05-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 250 | 入力轴和出力轴距离250mm |
| DF | DF型桌面式凸轮分割器 |
| 5 | 工位数量：5 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型凸缘型分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：5 工位
-
驱动角：90°
-
结构形式：DF型凸缘型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 3200 |
| 出力轴容许轴向负荷 | C2 | kgf | 4150 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 3800 |
| 入力轴最大扭矩 | C5 | kgf-m | 780 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 1.98 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 685 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU250DF-05-90-2R-S3-VW1分割器广泛应用：中等多工序、预留一道复检/中转工位。应用：五工位探针测试机、五工位马达综合测试机、五工位齿轮箱组装机、五工位汽车连接器组装机、五工位轴承注脂压盖机 。
分割器型号常见选型问答
Q：DF型分割器最大能承受多少工位？
A：标准款支持2-24工位，更多工位可非标定制，需综合考虑结构强度。
Q：DF型分割器多久更换一次润滑油？
A：首次运行500小时后更换，之后每2000小时或6个月更换一次，以先到为准。
Q：分割器的凸轮和滚子质保多久？
A：核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
Q：分割器的间隙可以调整吗？
A：可以，专业工程师可通过调整偏心套消除内部间隙，恢复设备的定位精度。
Q：分割器运行时出现抖动现象怎么解决？
A：检查安装同心度、固定螺栓是否松动，同时确认负载是否超载，调整后可消除抖动问题。
