型号全称

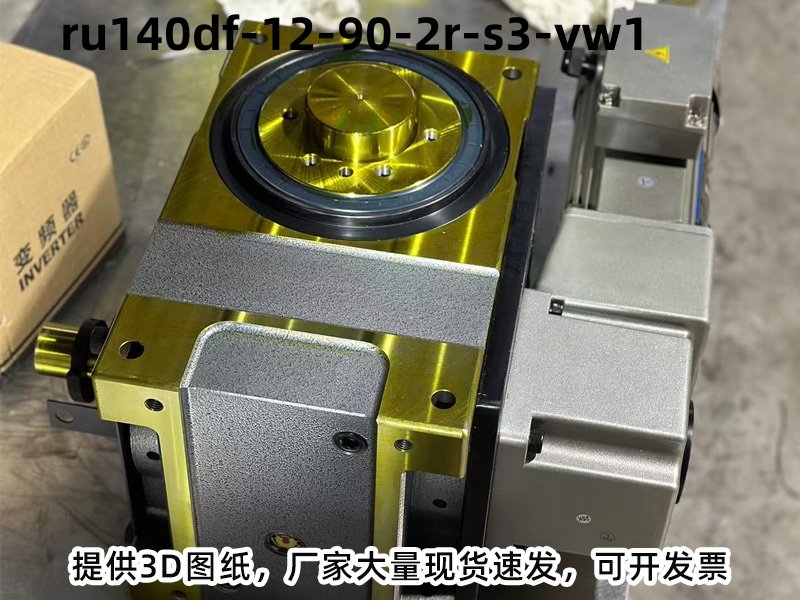

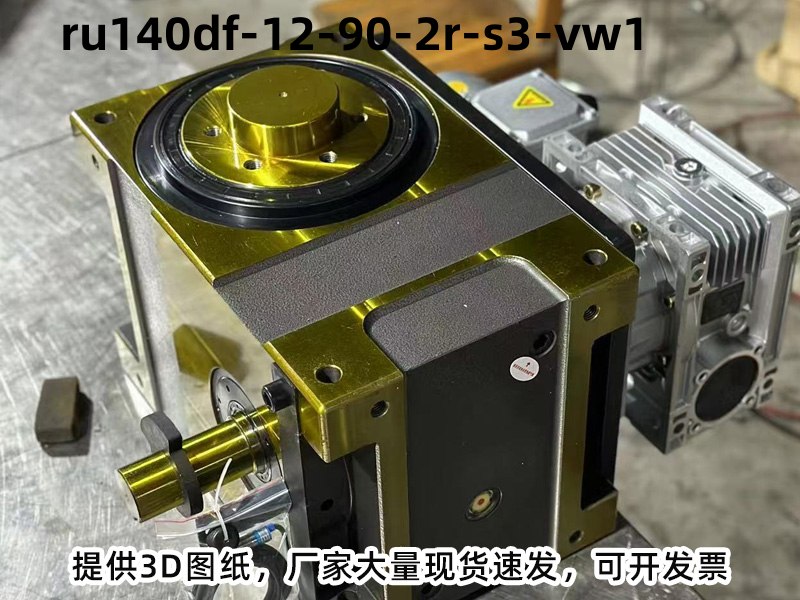

型号：RU140DF-12-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 140 | 入力轴和出力轴距离140mm |
| DF | DF型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型凸缘型分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：90°
-
结构形式：DF型凸缘型分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 760 |
| 出力轴容许轴向负荷 | C2 | kgf | 1000 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 550 |
| 入力轴最大弯曲力矩 | C4 | kgf | 710 |
| 入力轴最大扭矩 | C5 | kgf-m | 100 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.11 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 90 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU140DF-12-90-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：十二工位汽车大灯LED模组组装线、十二工位高端连接器全自动插针成型检测线、十二工位胰岛素泵精密组装线 。
分割器型号常见选型问答
Q：凸轮分割器的核心材质和精度有什么标准？
A：外壳采用HT200回火处理，轴件用45碳结钢调质高频处理，凸轮为20CrMoTi渗碳淬火全磨削（碳层1.2mm，硬度HRC58-62），标准定位精度±30角秒。
Q：全自动设备上必须使用分割器吗？
A：间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
Q：分割器的使用寿命大概是多久？
A：正常维护情况下，使用寿命可达5-8年，避免超载、干磨，定期润滑，可延长使用寿命。
Q：DF型分割器出轴端可以安装同步带轮吗？
A：可以，但要控制同步带的张紧力在合理范围内，避免轴承受过大径向力。
Q：DF型凸缘分割器的中空结构有什么好处？
A：中空设计可穿线缆、气管，避免旋转缠绕，节省设备内部空间，使结构更紧凑。
