型号全称

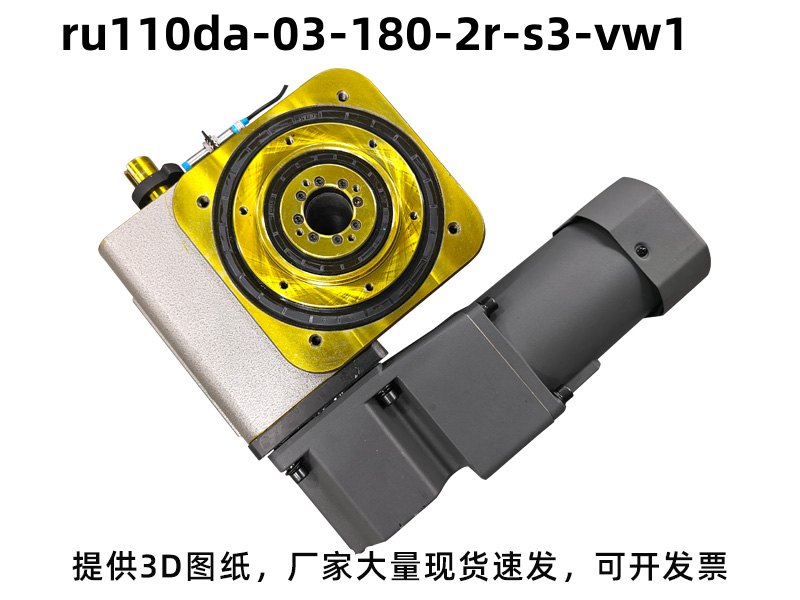

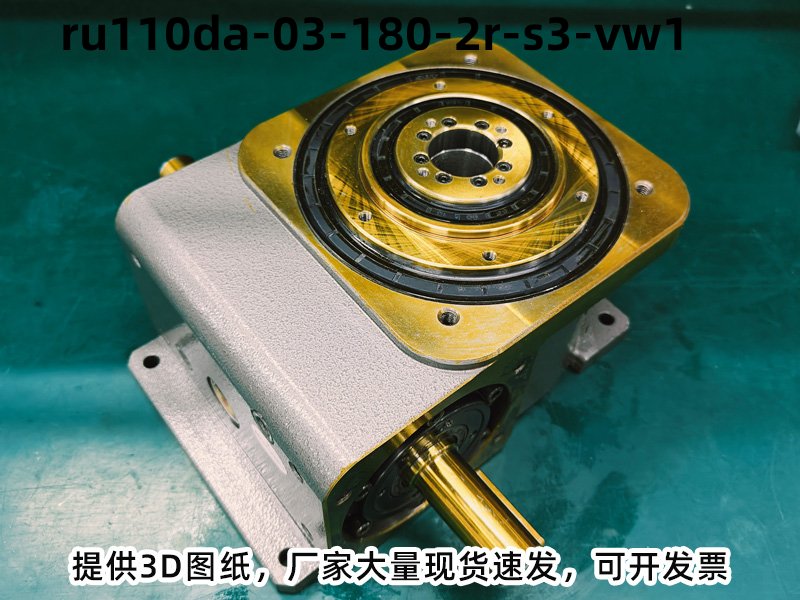

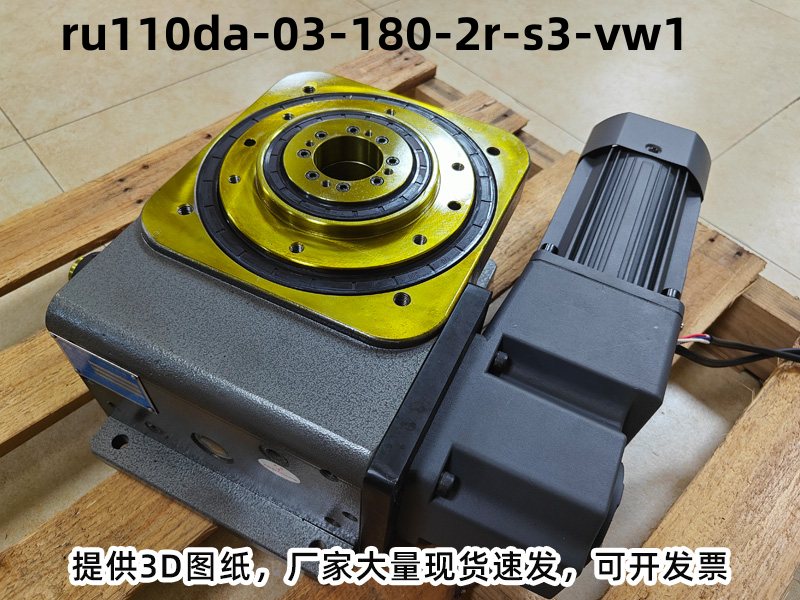

型号：RU110DA-03-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 110 | 入力轴和出力轴距离110mm |
| DA | DA型桌面式凸轮分割器 |
| 3 | 工位数量：3 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：3 工位
-
驱动角：180°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 700 |
| 出力轴容许轴向负荷 | C2 | kgf | 350 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 310 |
| 入力轴最大弯曲力矩 | C4 | kgf | 360 |
| 入力轴最大扭矩 | C5 | kgf-m | 30 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 6×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 42 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU110DA-03-180-2R-S3-VW1分割器广泛应用：上料-加工-下料三段标准流程。应用：三工位螺母锁附机、三工位自动点胶机、三工位移印机、三工位铆接机、三工位自动锁螺丝机、三工位弹簧分离机、三工位自动组装台 。
分割器型号常见选型问答
Q：凸轮分割器的驱动角支持定制吗？
A：标准驱动角为270°，支持定制90°、120°、180°、240°、300°等特殊驱动角度。
Q：DA型分割器适合用于什么行业场景？
A：广泛应用于光学镜头模组检测、微型电机马达组装、医疗器械全自动组装、新能源小配件分度加工等精密场景。
Q：凸轮分割器有固定工位和无工位之分吗？区别是什么？
A：有两种类型；固定工位不可更改，按机械结构定死；无工位需伺服控制，可任意角度停止（类似减速机），需配合PLC编程使用。
Q：DA型分割器出现异响是什么原因？
A：常见原因：润滑油不足、凸轮磨损、滚子轴承损坏、安装同心度偏差超差，逐一排查。
Q：凸轮分割器可以水平安装使用吗？
A：可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
