型号全称

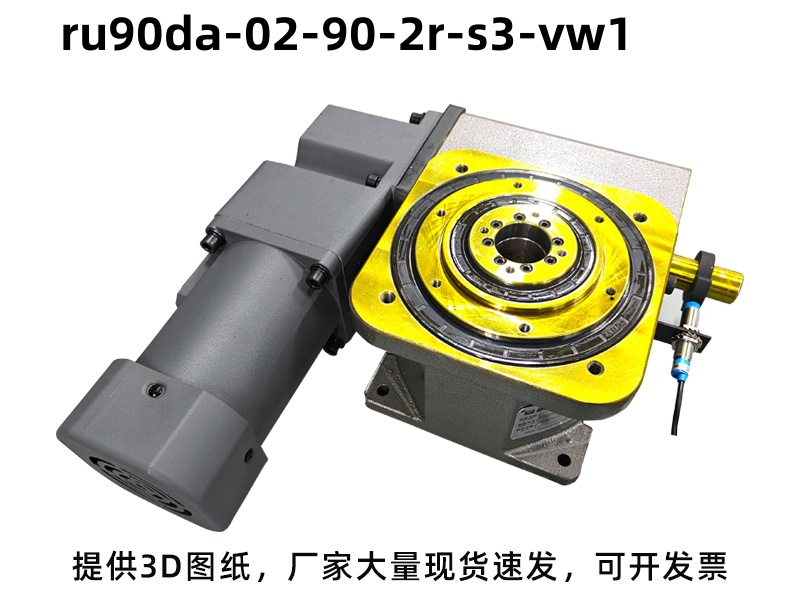

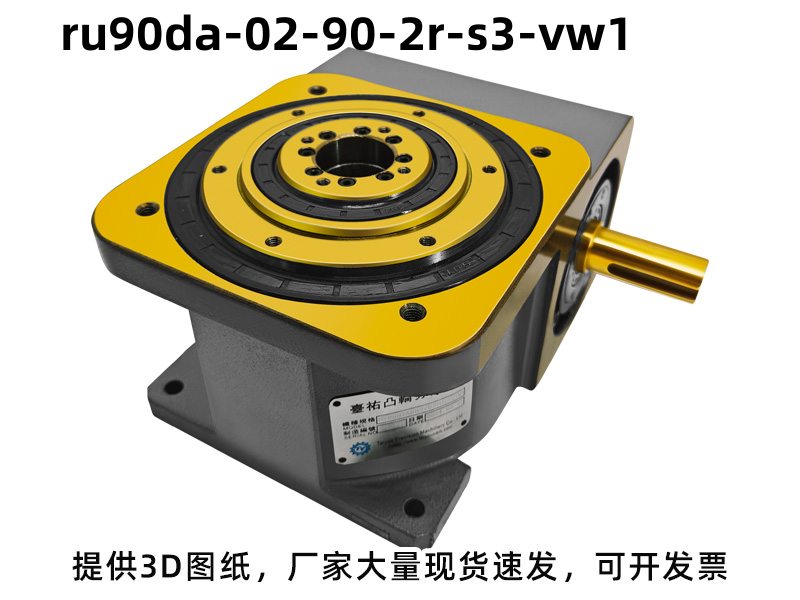

型号：RU90DA-02-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 90 | 入力轴和出力轴距离90mm |
| DA | DA型桌面式凸轮分割器 |
| 2 | 工位数量：2 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面凸轮分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：2 工位
-
驱动角：90°
-
结构形式：DA型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 500 |
| 出力轴容许轴向负荷 | C2 | kgf | 215 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 260 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 2.5×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 28 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU90DA-02-90-2R-S3-VW1分割器广泛应用：两位置交替、翻面、简易上下料、单工序轮换。应用：自动化两工位转盘机、双面贴标机、产品翻面工装、两工位激光打标机、简易冲压上下料机、小型封口灌装机、流水线双向切换工位 。
分割器型号常见选型问答
Q：DA型分割器可以配套变频电机吗？
A：可以，变频电机通过变频器调速，配合分割器实现柔性化生产节拍控制。
Q：低温环境下分割器需要更换润滑油吗？
A：需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
Q：分割器支持正反转控制吗？如何实现？
A：支持正反转；公共端与CW接通为正转，公共端与CCW接通为反转，通过控制COM与CW/CCW的通断，配合PLC实现正反转切换。
Q：如何判断凸轮分割器的惯量大小？
A：惯量需综合判断：同重量下，旋转半径越大惯量越大；同重量同半径下，转速越快惯量越大；半径、转速越大、工件越高，倾覆力矩越大。
Q：DA型分割器出现异响是什么原因？
A：常见原因：润滑油不足、凸轮磨损、滚子轴承损坏、安装同心度偏差超差，逐一排查。
产品图纸

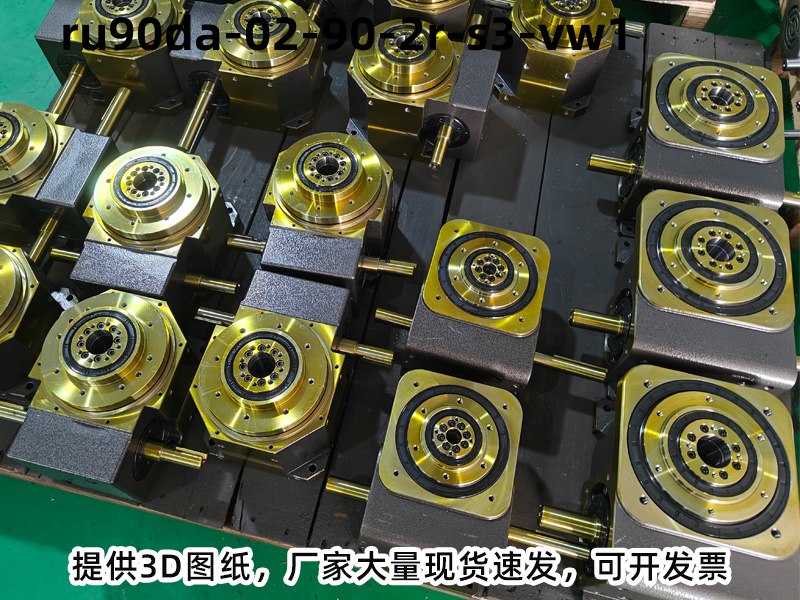

工厂展示
