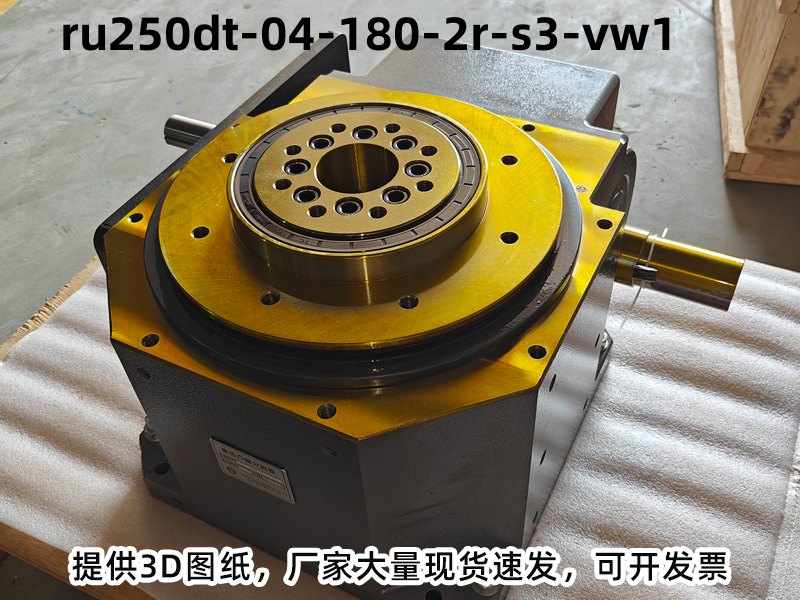

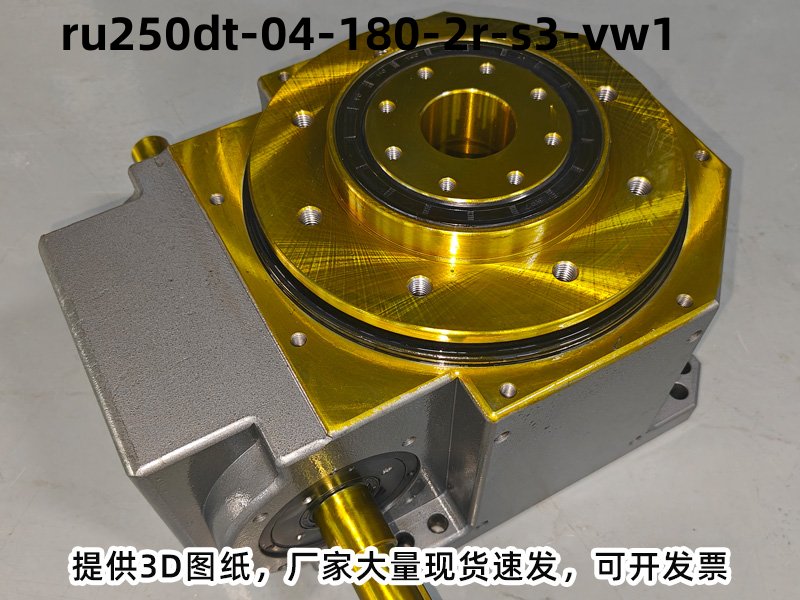

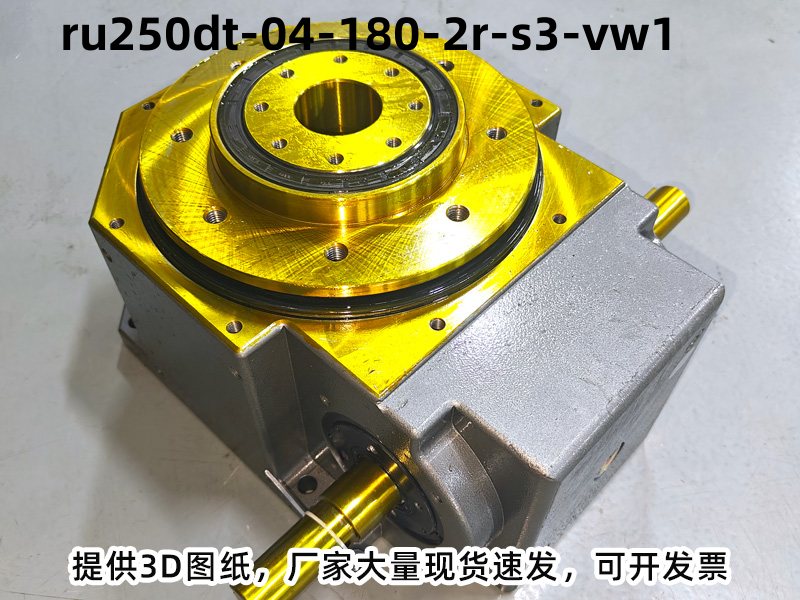

型号全称
型号：RU250DT-04-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 250 | 入力轴和出力轴距离250mm |
| DT | DT型桌面式凸轮分割器 |
| 4 | 工位数量：4 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：4 工位
-
驱动角：180°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 2500 |
| 出力轴容许轴向负荷 | C2 | kgf | 1800 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 1900 |
| 入力轴最大弯曲力矩 | C4 | kgf | 2250 |
| 入力轴最大扭矩 | C5 | kgf-m | 670 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.86 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 500 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU250DT-04-180-2R-S3-VW1分割器广泛应用：上料-组装-检测-下料，通用最常用。应用：四工位自动锁螺丝机、四工位自动焊锡机、四工位气密检测机、四工位自动贴膜机、四工位O型圈组装检测机、四工位电池极耳焊接机 。
分割器型号常见选型问答
Q：DT型分割器能否加装角度编码器？
A：可以，可在出力轴端加装旋转编码器实现闭环位置反馈，适用于高精度定位场景。
Q：凸轮分割器可以水平安装使用吗？
A：可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。
Q：分割器可以搭配步进电机使用吗？
A：可以，支持伺服电机、步进电机、减速电机等多种动力搭配，根据工况选择即可。
Q：DT型分割器可以在室外使用吗？
A：不建议室外使用，如需户外安装，必须加装防雨防晒罩，并选用防锈涂层版本。
Q：凸轮分割器有固定工位和无工位之分吗？区别是什么？
A：有两种类型；固定工位不可更改，按机械结构定死；无工位需伺服控制，可任意角度停止（类似减速机），需配合PLC编程使用。
