型号全称
型号：RU80DT-08-120-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 80 | 入力轴和出力轴距离80mm |
| DT | DT型桌面式凸轮分割器 |
| 8 | 工位数量：8 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-

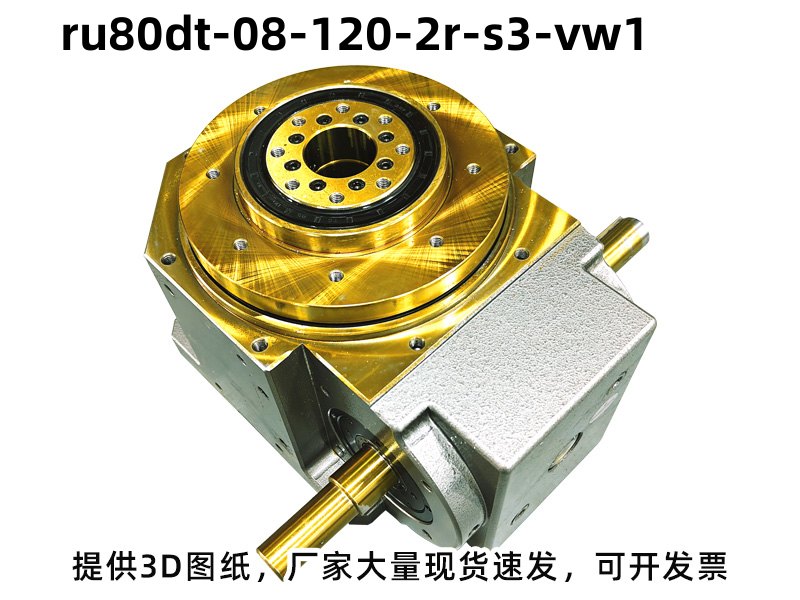

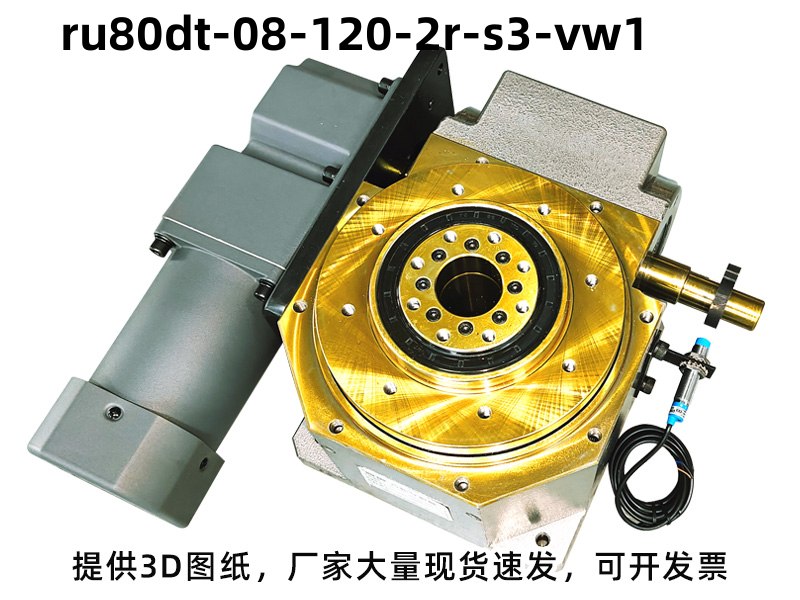

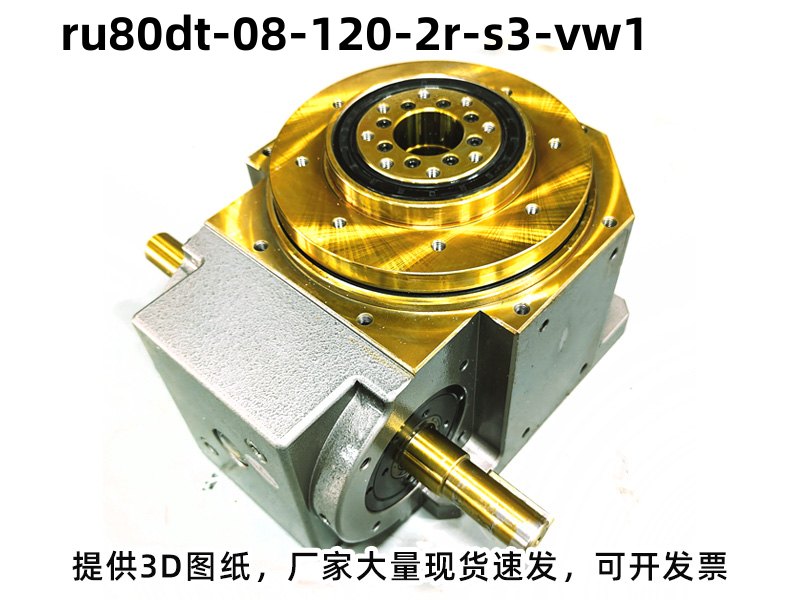

产品类型：DT型平台桌面分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：8 工位
-
驱动角：120°
-
结构形式：DT型平台桌面分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 520 |
| 出力轴容许轴向负荷 | C2 | kgf | 220 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 220 |
| 入力轴最大弯曲力矩 | C4 | kgf | 160 |
| 入力轴最大扭矩 | C5 | kgf-m | 9.5 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.03 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 20 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU80DT-08-120-2R-S3-VW1分割器广泛应用：高产能、多工序精细分工。应用：八工位智能手表组装线、八工位TWS耳机自动化产线、八工位手机摄像头模组组装机、八工位继电器全自动生产线、八工位光模块耦合封装机 。
分割器型号常见选型问答
Q：DT型与DA型分割器的主要差异是什么？
A：DT型承载圆盘接触面、螺丝孔安装直径更大，机身更矮，负载能力更强；DA型箱体更薄。
Q：分割器运行时出现噪音大是什么原因？
A：大概率是润滑油不足、凸轮或滚子磨损，或安装时同心度不够，需检查油位、磨损情况，调整安装精度。
Q：分割器固定工位的工作原理是什么？
A：入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1，停止位由机械结构定死。
Q：分割器的转速最高可以达到多少？
A：常规型号最高转速可达2000r/min，高速款可适配高速自动化生产线的分度需求。
Q：DT型分割器耐粉尘环境吗？
A：标准型号不防尘，粉尘环境需加装防尘罩或选用密封加强型定制款。
