型号全称

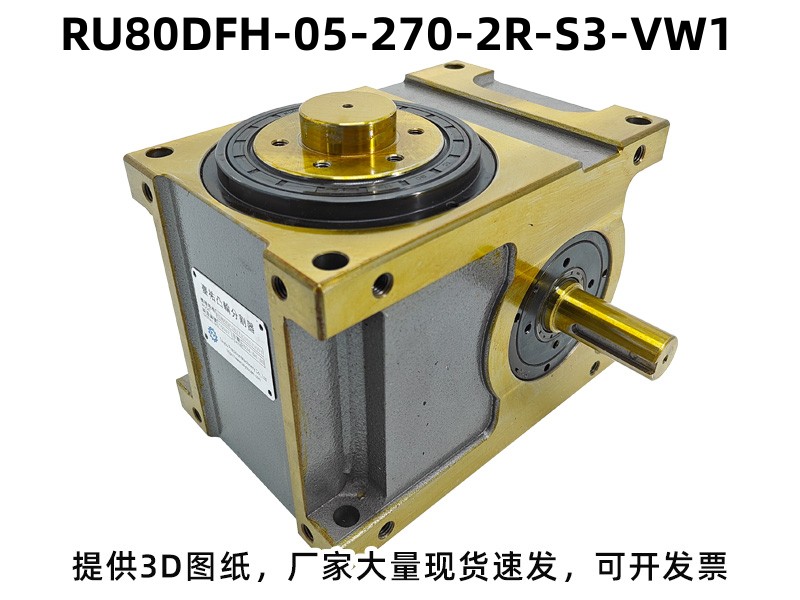

型号：RU80DFH-05-270-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 80 | 入力轴和出力轴距离80mm |
| DFH | DFH型桌面式凸轮分割器 |
| 5 | 工位数量：5 工位 |
| 270 | 驱动角度：270度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：5 工位
-
驱动角：270°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 330 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 350 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 |
| 入力轴最大扭矩 | C5 | kgf-m | 26 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 32 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU80DFH-05-270-2R-S3-VW1分割器广泛应用：中等多工序、预留一道复检/中转工位。应用：精密塑胶件多工序组装、小型医疗器械配件装配、化妆品多工序加工检测、微型五金件分度加工、电子小件摆盘检测机 。
分割器型号常见选型问答
DFH型分割器的最大中空孔径能做多大？
非标定制最大可做到120mm，满足大型设备穿轴、穿线的极致需求。
凸轮分割器的透气螺丝该如何使用？
分割器安装完成后，需拆掉白色十字透气螺丝，用于释放设备长期运行时内部产生的憋气，避免内部压力过大损坏部件。
分割器需要定期润滑保养吗？
需要，建议每运行2000小时加注一次专用润滑油，定期检查油位，避免干磨损坏凸轮和滚子结构。
分割器运行时出现抖动现象怎么解决？
检查安装同心度、固定螺栓是否松动，同时确认负载是否超载，调整后可消除抖动问题。
DFH型分割器适合新能源设备使用吗？
专为新能源行业设计，重载、大中空、高精度，适配锂电池、光伏组件自动化生产线。
