型号全称

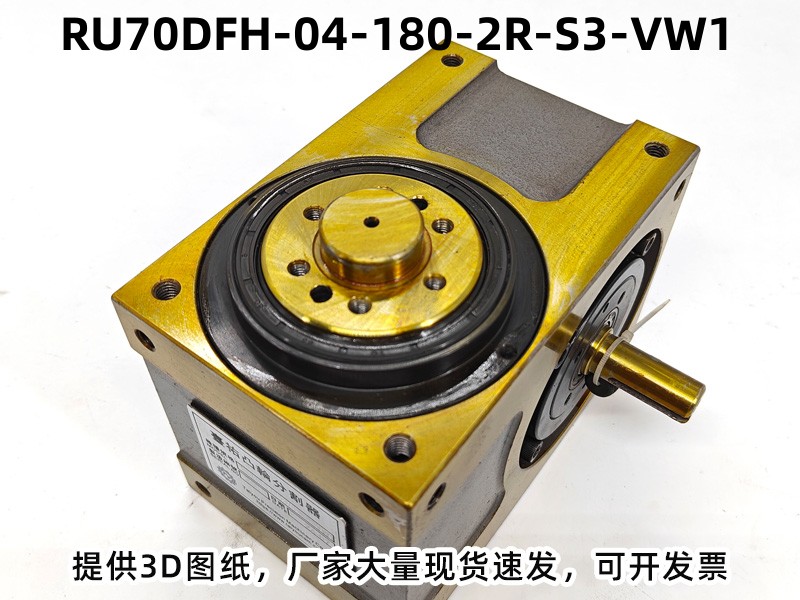

型号：RU70DFH-04-180-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 70 | 入力轴和出力轴距离70mm |
| DFH | DFH型桌面式凸轮分割器 |
| 4 | 工位数量：4 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DFH型法兰凸轮分割器
-
机型规格：DFH 型桌面式凸轮分割器
-
工位数：4 工位
-
驱动角：180°
-
结构形式：DFH型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 220 |
| 出力轴容许轴向负荷 | C2 | kgf | 300 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 150 |
| 入力轴最大弯曲力矩 | C4 | kgf | 110 |
| 入力轴最大扭矩 | C5 | kgf-m | 9.5 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 6×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 18 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU70DFH-04-180-2R-S3-VW1分割器广泛应用：上料-组装-检测-下料，通用最常用。应用：包装机械、日化灌装旋盖机、电子开关连接器组装、口罩焊接转盘机、激光焊接雕刻设备、瓶盖泵头组装机、电池电芯封装机、小型汽配零件装配机 。
分割器型号常见选型问答
分割器的凸轮和滚子质保多久？
核心部件凸轮与滚子质保2年，正常使用无磨损情况下，可长期稳定运行。
DFH型分割器的转速可以达到多少？
常规转速可达到1200-1800r/min，采用弧面滚子凸轮结构，高速运转平稳，无卡顿、无噪音。
低温环境下分割器需要更换润滑油吗？
需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
DFH型中空法兰分割器的"中空"有什么作用？
中空结构可实现线缆、气管穿过，节省设备安装空间，避免线缆缠绕，适合需要穿线的自动化设备（如绕线机、分拣机）。
分割器的转速最高可以达到多少？
常规型号最高转速可达2000r/min，高速款可适配高速自动化生产线的分度需求。
