型号全称

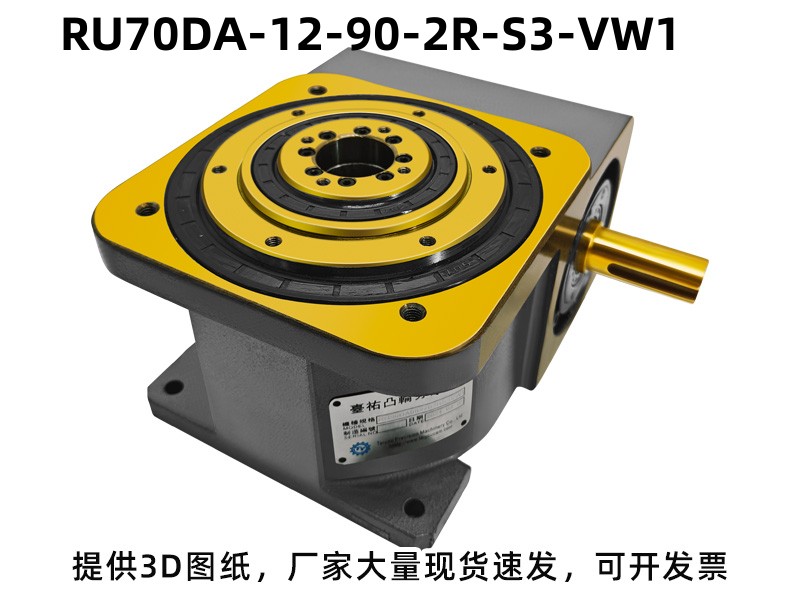

型号：RU70DA-12-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 70 | 入力轴和出力轴距离70mm |
| DA | DA型桌面式凸轮分割器 |
| 12 | 工位数量：12 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DA型桌面超薄分割器
-
机型规格：DA 型桌面式凸轮分割器
-
工位数：12 工位
-
驱动角：90°
-
结构形式：DA型桌面超薄分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | - |
| 出力轴容许轴向负荷 | C2 | kgf | - |
| 出力轴容许力矩 | Ts | kgf-m | - |
| 入力轴容许径向负荷 | C3 | kgf | - |
| 入力轴最大弯曲力矩 | C4 | kgf | - |
| 入力轴最大扭矩 | C5 | kgf-m | - |
| 入力轴的GD²(注1) | C6 | kgf-m² | - |
| 定位分割精度 | - | sec. | - |
| 重量 | - | kg | - |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU70DA-12-90-2R-S3-VW1分割器广泛应用：长流程、多工艺叠加、精密慢工生产线。应用：全自动医药包装生产线、精密半导体元件装配、镜头镜片多道检测镀膜、大型圆盘间歇输送线、高端日化多工序灌装包装 。
分割器型号常见选型问答
DA型分割器可以长期连续运行吗？
可以，优质材质搭配合理润滑，可24小时连续稳定运行，适配量产生产线。
分割器固定工位的工作原理是什么？
入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1（入力轴转270°运转、90°停顿），停止位由机械结构定死。
DA型分割器的驱动角默认是多少度？
DA型桌面分割器标准驱动角为90°，可根据需求定制120°、180°等驱动角度。
全自动设备上必须使用分割器吗？
间歇分度工位建议使用，分割器能保证高精度定位，提升设备稳定性和加工精度。
凸轮分割器的核心材质和精度有什么标准？
外壳采用HT200回火处理，轴件用45碳结钢调质高频处理，凸轮为20CrMoTi渗碳淬火全磨削（碳层1.2mm，硬度HRC58-62），标准定位精度±30角秒。
