型号全称

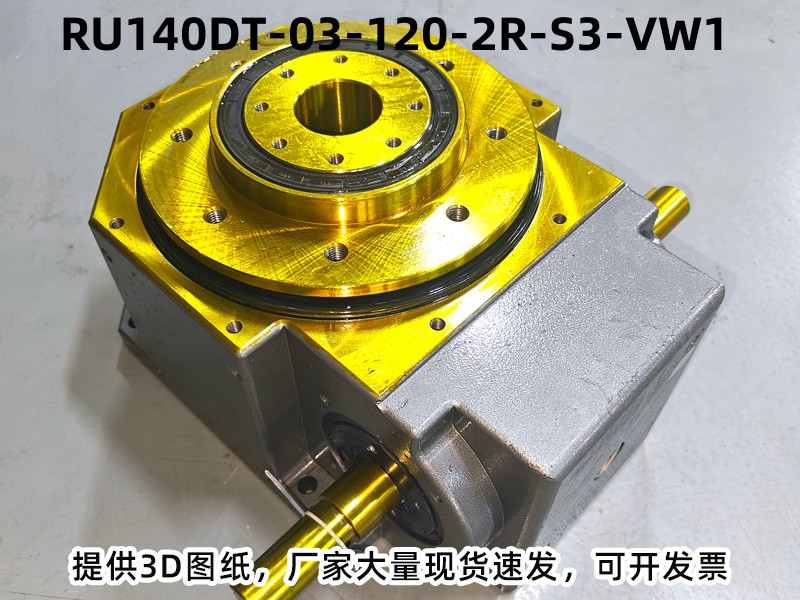

型号：RU140DT-03-120-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 140 | 入力轴和出力轴距离140mm |
| DT | DT型桌面式凸轮分割器 |
| 3 | 工位数量：3 工位 |
| 120 | 驱动角度：120度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DT型桌面凸轮分割器
-
机型规格：DT 型桌面式凸轮分割器
-
工位数：3 工位
-
驱动角：120°
-
结构形式：DT型桌面凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 1050 |
| 出力轴容许轴向负荷 | C2 | kgf | 720 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 500 |
| 入力轴最大弯曲力矩 | C4 | kgf | 350 |
| 入力轴最大扭矩 | C5 | kgf-m | 55 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 0.07 |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 85 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU140DT-03-120-2R-S3-VW1分割器广泛应用：上料-加工-下料三段标准流程。应用：三工位组装转盘机、超声波焊接机、五金铆压检测下料一体机、塑胶件打磨分选设备、小型日化件装配机、电子元件分拣设备 。
分割器型号常见选型问答
分割器固定工位的工作原理是什么？
入力轴转360°，出力轴转1个工位（一停一动为一个工位动作），动停比3:1（入力轴转270°运转、90°停顿），停止位由机械结构定死。
低温环境下分割器需要更换润滑油吗？
需要，低温环境建议更换低温专用润滑油，避免润滑油凝固导致设备启动困难、磨损加剧。
DT型分割器的安装需要专用工具吗？
不需要，自带标准安装孔位，使用常规扳手即可完成安装，安装后无需复杂调试，即可投入使用。
分割器运行时出现抖动现象怎么解决？
检查安装同心度、固定螺栓是否松动，同时确认负载是否超载，调整后可消除抖动问题。
DT型分割器适合安装在什么类型的设备上？
适合安装在自动化组装线、多工位检测设备、转盘式加工机等，尤其适合需要在平台上直接作业的场景。
