型号全称
型号：RU45DS-08-90-2R-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 45 | 入力轴和出力轴距离45mm |
| DS | DS型桌面式凸轮分割器 |
| 8 | 工位数量：8 工位 |
| 90 | 驱动角度：90度 |
| 2R | 变形正旋曲线右旋单导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |

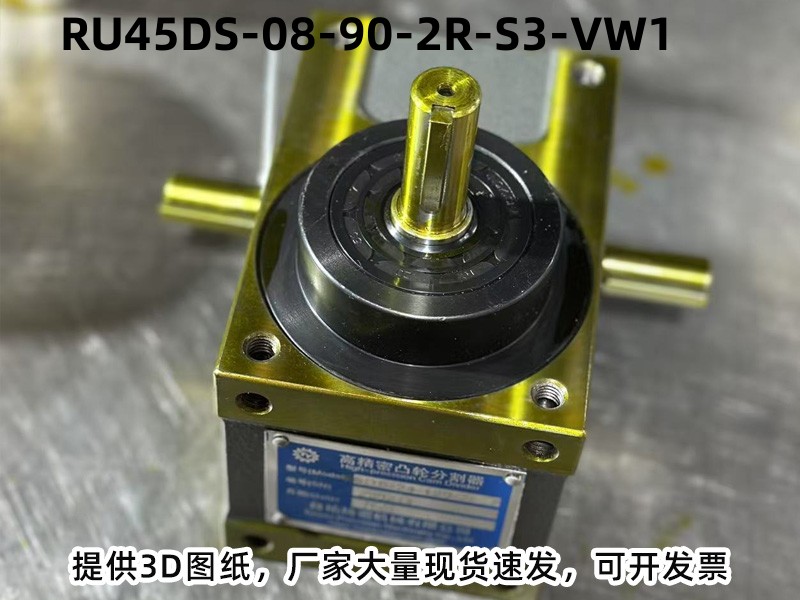

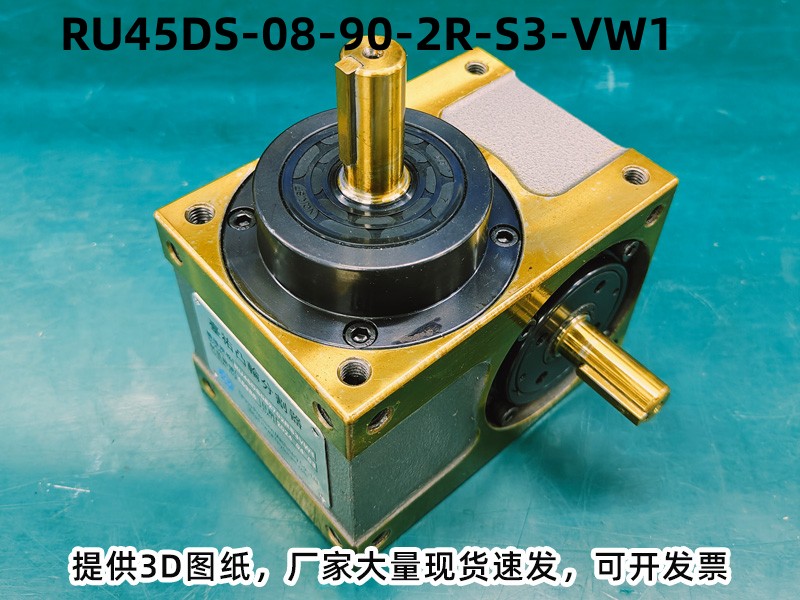

产品基本参数
-
产品类型：DS型心轴分割器
-
机型规格：DS 型桌面式凸轮分割器
-
工位数：8 工位
-
驱动角：90°
-
结构形式：DS型心轴分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 80 |
| 出力轴容许轴向负荷 | C2 | kgf | 72.5 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 85 |
| 入力轴最大弯曲力矩 | C4 | kgf | 75 |
| 入力轴最大扭矩 | C5 | kgf-m | 4 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 3.2×10⁻⁴ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 7 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU45DS-08-90-2R-S3-VW1分割器广泛应用：高产能、多工序精细分工。应用：高速包装流水线、眼药水口服液灌装线、微型电机马达组装、光学镜头模组检测、医疗器械全自动组装、新能源小配件分度加工、端子连接器多工序装配 。
分割器型号常见选型问答
DS型分割器的心轴直径标准是多少？
标准心轴直径15-25mm，可根据传动需求定制非标尺寸。
凸轮分割器可以水平安装使用吗？
可以，绝大多数标准分割器支持水平、垂直、立式等多种安装方式，适配不同设备结构。

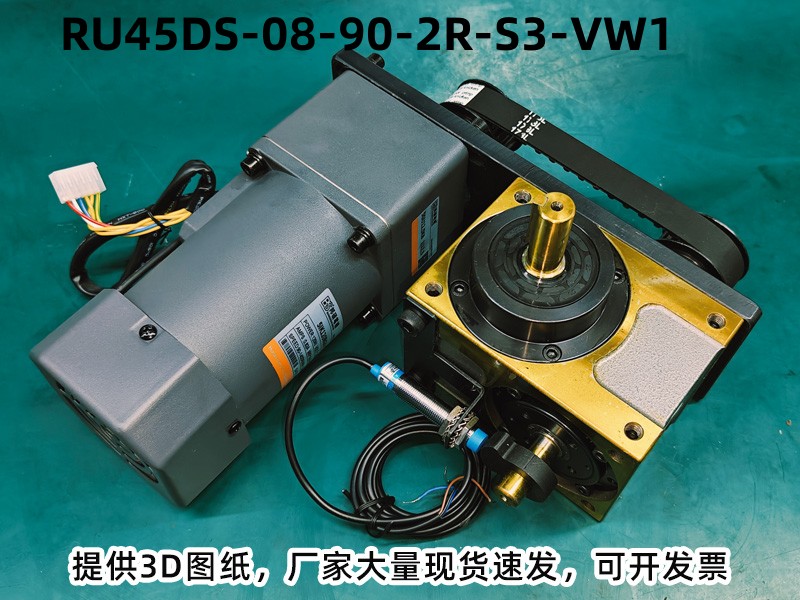

调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。
凸轮分割器选型需提供哪些转盘机相关资料？
需提供5点核心资料：圆盘直径（mm）、整体重量（kg）、每分钟转速、分等份数、圆盘立装/平装方式。
DS型分割器的输出轴可以安装哪些部件？
输出轴为心轴结构，可安装链轮、齿轮、摆臂、联轴器等部件，适配小型传动、分度场景。
