型号全称

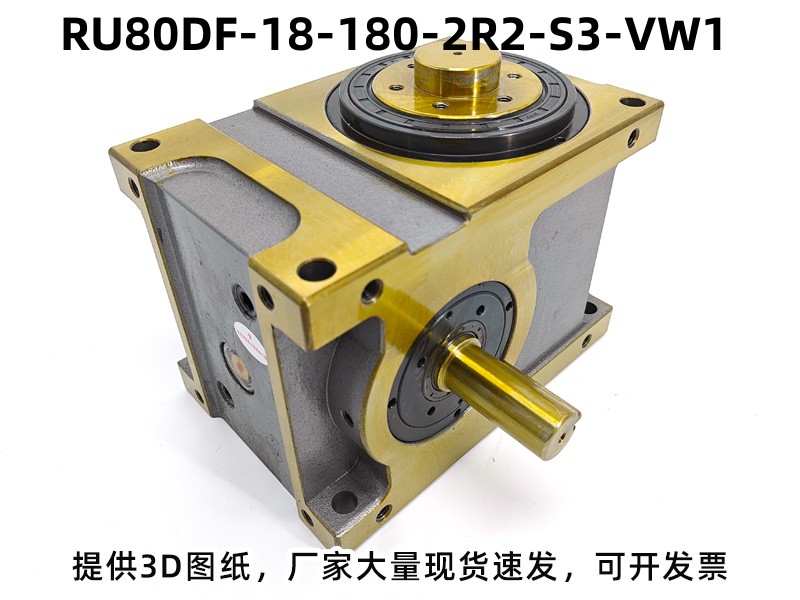

型号：RU80DF-18-180-2R2-S3-VW1
型号代码
| 型号段 | 代表含义 |
|---|---|
| RU | 弧面滚子凸轮结构 |
| 80 | 入力轴和出力轴距离80mm |
| DF | DF型桌面式凸轮分割器 |
| 18 | 工位数量：18 工位 |
| 180 | 驱动角度：180度 |
| 2R | 变形正旋曲线右旋2导程 |
| S3 | 标准安装构型S3 |
| VW1 | 法兰/轴端标配规格VW1 |
产品基本参数
-
产品类型：DF型法兰凸轮分割器
-
机型规格：DF 型桌面式凸轮分割器
-
工位数：18 工位
-
驱动角：180°
-
结构形式：DF型法兰凸轮分割器
-
特点：运转平稳、定位精准、静音耐磨、间歇分度精度高，旋转精度：±30 角秒≈ ±0.0083°，平台跳动精度：0.01mm
技术参数
| 项目 | 符号 | 单位 | 数值 |
|---|---|---|---|
| 出力轴容许径向负荷 | C1 | kgf | 330 |
| 出力轴容许轴向负荷 | C2 | kgf | 420 |
| 出力轴容许力矩 | Ts | kgf-m | 参考力矩表 |
| 入力轴容许径向负荷 | C3 | kgf | 350 |
| 入力轴最大弯曲力矩 | C4 | kgf | 260 |
| 入力轴最大扭矩 | C5 | kgf-m | 25 |
| 入力轴的GD²(注1) | C6 | kgf-m² | 9×10⁻³ |
| 定位分割精度 | - | sec. | ±30 |
| 重量 | - | kg | 32 |
注1：入力轴的GD²是停留范围内的数值。注2：C1至C5数值是达到安全系数=2时的数值。
适用行业设备
RU80DF-18-180-2R2-S3-VW1分割器广泛应用：超长工艺流程、多轮复检+加工并行。应用：高端光学元器件组装检测、精密传感器全自动生产线、小型非标定制超长工序转盘自动化 。
分割器型号常见选型问答

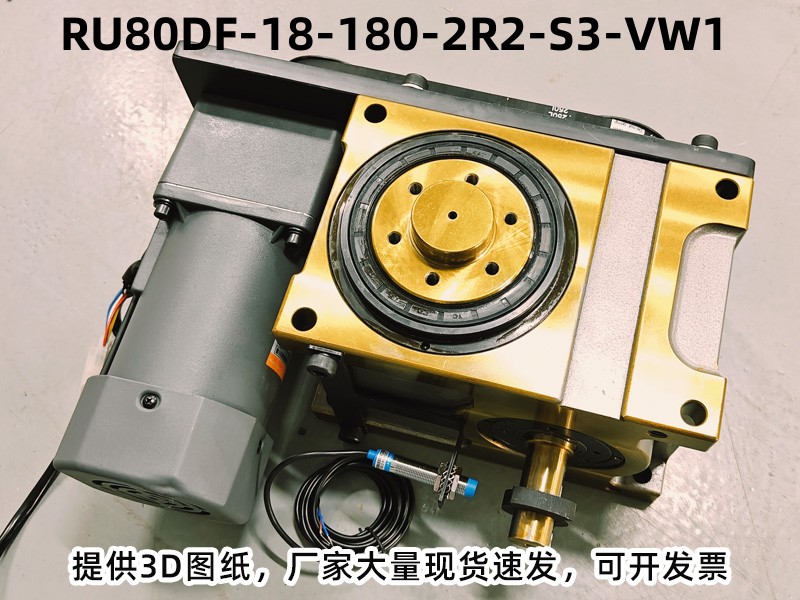

调速电机控制分割器启停的方法是什么？
调速器AC220V电源常接，通过控制COM和CW/CCW通断控制启停；感应开关棕线接24V+、蓝线接PLC的GND、黑线接PLC的X点，COM接PLC的Y公共端、CW接Y输出点。
DF型分割器可以多台串联使用吗？
可以，支持多台串联组合，实现复杂的多工位分度动作，适配长流程生产线。
DF型分割器的性价比高吗？
性价比极高，通用型强、安装灵活、寿命长，是自动化设备最常用的分割器型号。
分割器的负载能力如何选择？
需根据圆盘重量、转速、工件负载综合选择，不同型号负载不同，常规径向负载可达到300-1000kgf，避免超载使用。
凸轮分割器的核心材质和精度有什么标准？
外壳采用HT200回火处理，轴件用45碳结钢调质高频处理，凸轮为20CrMoTi渗碳淬火全磨削（碳层1.2mm，硬度HRC58-62），标准定位精度±30角秒。

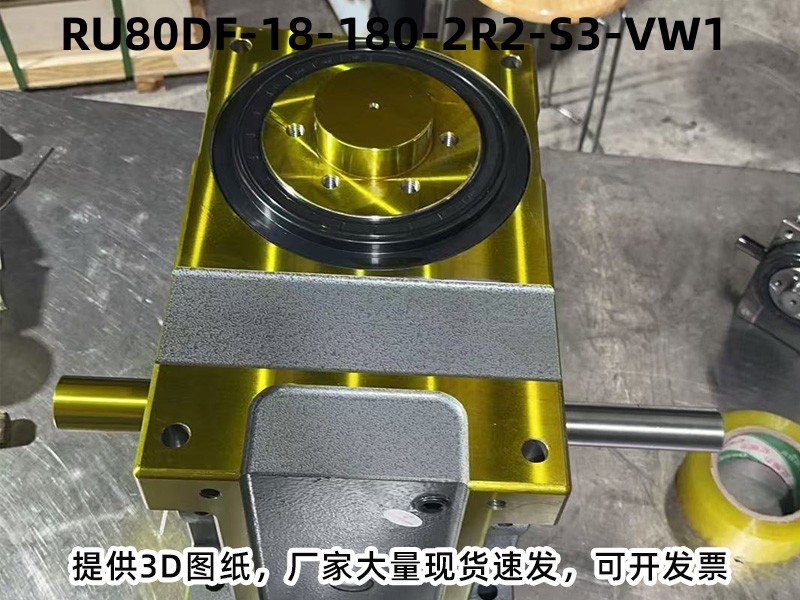

产品图纸
工厂展示
